| Номер в госреестре | 55949-13 |
| Наименование СИ | Автоцистерны АЦ и автотопливозаправщики |
| Обозначение типа СИ | АТЗ мод. 7857 |
| Изготовитель | ООО "НПП "АВТОМАШ", г.Балашиха |
| Год регистрации | 2013 |
| Срок свидетельства | 18.12.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Автоцистерны АЦ и автотопливозаправщики АТЗ моделей 7857 (далее - АЦ и АТЗ) предназначены для измерений объема нефтепродуктов плотностью от 700 до 860 кг/м .
АЦ и АТЗ состоят из:
- шасси автомобиля;
- цистерны;
- коммуникации;
- облицовки (брызговики, лестницы, пеналы для трубопроводов);
- электрооборудования;
- узла выдачи топлива для АТЗ.
Цистерна представляет собой горизонтальный резервуар чемоданообразной формы. Корпус цистерны изготовлен из листовой углеродистой стали и усилен внутри плосковыгнутыми жесткостями, которые выполняют также роль поперечных волнорезов. Цистерны состоят из набора отсеков. Каждый отсек является мерой полной вместимости. В верхней части цистерны приварена горловина цилиндрической или прямоугольной формы, в нижней части - отстойник, опоры и фланцы для подсоединения коммуникации.
Для исключения образования воздушных полостей при наполнении цистерны топливом вдоль верхней образующей цистерны установлены воздухоотводящие трубки, концы которой выведены в горловину выше указателя уровня налива.
Горловина цистерны закрывается крышкой, уплотняемой прокладкой. Крышка горловины оборудована заливным люком, дыхательным клапаном для сообщения внутренней полости с окружающей атмосферой. Заливной люк закрывается герметично крышкой, герметичность обеспечивается за счет резиновой прокладки.
Горловина цистерны снабжена стеклом "клинкер" с указателем уровня налива. В нижней части отстойника закреплен трубопровод для слива.
Опоры служат для крепления цистерны к шасси. Опоры цистерны крепятся к металлическим ложементам, которые в свою очередь, крепятся к лонжеронам рамы шасси автомобиля стремянками. Для предохранения от смятия под опорами в ложементах расположены металлические стойки и ребра. Под опоры устанавливаются резиновые амортизаторы.
Узел выдачи топлива устанавливается в ящике на раме шасси с правой стороны АТЗ и комплектуется счетчиком жидкости СЖ-ППО-25 (Госреестр 44417-10).
На боковых сторонах и сзади автоцистерна имеет надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
Коммуникация подсоединяется к фланцам цистерны и состоит из всасывающего и нагнетательного трубопроводов, двух задвижек, крана шарового, клапана предохранительного и самовсасывающего вихревого насоса с предохранительным клапаном. Привод насоса осуществляется от коробки отбора мощности или от дополнительной коробки отбора мощности через карданный вал. Пневмокран управления коробкой отбора мощности на включение и выключение насоса выведен в кабину водителя. Насос предназначен для выполнения рабочих операций по перекачке топлива и закреплен на специальном кронштейне к правому лонжерону рамы.
АЦ и АТЗ могут буксировать прицепы и прицеп-цистерны, имеющие сцепное устройство, соединения разъемные и пневмопривод тормозной системы. АТЗ при работе в составе автопоезда могут осуществлять операции по наполнению (опорожнению) цистерн прицепов-цистерн своим насосом.

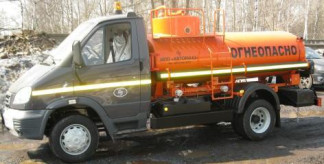

Фото 2. Общий вид автотопливозаправщика АТЗ-5,1 78570.
Фактическая вместимость каждого отсека указывается на алюминиевой табличке, приклепанной к горловине каждого отсека с правой стороны по ходу движения ы и удостоверяется оттиском поверительного клейма. На рисунке 1 приведено обозначение места расположения информационной таблички для нанесения оттиска поверительного клейма.
Основные метрологические и технические характеристики АЦ и АТЗ приведены в таблицах 1-4.
Таблица 1
| Параметр | Значение |
| Пределы допускаемой относительной погрешности при измерении объема, % | ±0,4 |
| Температура окружающей среды при эксплуатации, °С | от минус 45 до плюс 40 |
| Пределы допускаемой относительной погрешности счетчика, % | ±0,5 |
| Кинематическая вязкость нефтепродуктов, сСт | от 0,55 до 6,0 |
| Расход нефтепродуктов, дм3/мин (м3/ч) минимальный номинальный | 12 (0,72) 60 (3,6) |
| Минимальная доза отпуска, дм3 | 50 |
Таблица 2
| Характеристика цистерн | АЦ-5,1 АТЗ-5,1 | АЦ-2,2 АТЗ-2,2 | АЦ-4,2 АТЗ-4,2 | АЦ-4,9 АТЗ 4,9 | АЦ-8,6 АТЗ-8,6 | АЦ-5,0 АТЗ-5,0 |
| Модель | 78570 7857Y 7857X 7857H | 78570 | 78570 | 7857М | 7857К | 7857U |
| Номинальная вместимость при температуре 20°С, дм | 5100 | 2200 | 4200 | 4900 | 8600 | 5000 |
| Масса цистерны расчетная, кг, не более | 1200 | 720 | 1100 | 1150 | 1960 | 1170 |
| Габаритные размеры цистерны, не более, мм: - длина - ширина - высота | 4000 2300 2020 | 3100 2300 2000 | 3600 2300 2000 | 4000 2300 2000 | 6500 2500 2500 | 4000 2300 2020 |
Таблица 3
| Характеристика цистерн | АЦ-7,8 АТЗ-7,8 | АЦ-10,0 АТЗ-10,0 | АЦ-15,0 АТЗ-15,0 | АЦ-15,8 АТЗ-15,8 | АЦ-16,0 АТЗ-16,0 | АЦ-11,5 АТЗ-11,5 |
| Модель | 7857К | 7857Y 7857X 7857U | 7857К | 7857В | 7857К | 7857U |
| Номинальная вместимость при температуре 20°С, дм | 7800 | 10000 | 15000 | 15800 | 16000 | 11500 |
| Масса цистерны расчетная, кг, не более | 1870 | 2160 | 3220 | 3400 | 3460 | 2540 |
| Габаритные размеры цистерны, не более, мм: - длина - ширина - высота | 6350 2500 2500 | 7100 2500 2700 | 7000 2500 2800 | 7100 2500 2900 | 7100 2500 2800 | 7000 2500 2700 |
| Характеристика цистерн | АЦ-7,5 АТЗ-7,5 | АЦ-7,0 АТЗ-7,0 | АЦ-9,0 АТЗ-9,0 | АЦ-10,5 АТЗ-10,5 | АЦ-11,0 АТЗ-11,0 | АЦ-17,0 АТЗ-17,0 | АЦ-19,0 АТЗ-19,0 |
| Модель | 7857К | 7857К 7857Y 7857Е | 7857U | 7857Y 7857X | 7857К 7857В | 7857К 7857В | 7857В |
| Номинальная вместимость при температуре 20°С, дм3 | 7500 | 7000 | 9000 | 10500 | 11000 | 17000 | 19000 |
| Масса цистерны расчетная, кг, не более | 1670 | 1630 | 2030 | 2300 | 2420 | 3550 | 4200 |
| Габаритные размеры цистерны, не более, мм: - длина - ширина - высота | 6300 2500 2500 | 6300 2500 2500 | 6500 2500 2500 | 6900 2500 2600 | 7000 2500 2700 | 7200 2500 2900 | 8200 2500 2900 |
наносится на информационную табличку, установленную на горловине с левой стороны по ходу движения методом металлографии и на руководство по эксплуатации типографским способом.
Комплект поставки АЦ и АТЗ приведен в таблице 5.
Таблица 5
| Комплектующие | Количество |
| АЦ или АТЗ | 1 шт. |
| Комплект запасных частей, инструмента и принадлежностей согласно ведомости запасных частей, инструмента и принадлежностей (ЗИП), приведенному в паспорте соответствующего комплектующего изделия | 1 комплект |
| Эксплуатационная документация на комплектующие изделия | 1 комплект |
| Руководство по эксплуатации и формуляр «Автотопливозаправщик и автоцистерна моделей 7857». 78570F.00.00.001 РЭ. | 1 шт |
осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки»;
поверка счетчиков для АТЗ осуществляется по методике поверки «Счетчики жидкости СЖ», утвержденной ГЦИ СИ ФГУП «ВНИИР».
Основные средства поверки:
- эталонный счетчик жидкости, пределы относительной погрешности ± 0,15%;
3
- эталонные мерники 2-го разряда вместимостью 200, 500, 1000, 2000, 5000 дм .
- проливные установки для поверки расходомеров и счетчиков нефтепродуктов, пределы относительной погрешности ± 0,15%.
Методика измерений в руководстве по эксплуатации «Автотопливозаправщик и автоцистерна моделей 7857». 78570F.00.00.001 РЭ.
Нормативные и технические документы, устанавливающие требования к автоцистернам АЦ и автотопливозаправщикам АТЗ моделей 7857
1. ТУ 4521-008-92735407-2011 «Автоцистерны и автотопливозаправщики. Технические условия».
2. ГОСТ Р 50913-96 «Автомобильные транспортные средства для транспортирования и заправки нефтепродуктов. Типы, параметры и общие технические требования».
3. ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».
Осуществление торговли и товарообменных операций.
| Зарегистрировано поверок | 1361 |
| Поверителей | 86 |
| Актуальность данных | 07.12.2024 |
