Газоанализаторы AF22M/CH2S мод. AF22M, AF22M/CH2S, 55959-13

Назначение

Газоанализаторы AF22M/GH2S модификаций AF22M, AF22M/GH2S предназначены для измерений массовой концентрации или объемной доли диоксида серы (SO2) и сероводорода (H2S) в воздушных средах.

Описание

Принцип действия газоанализаторов AF22M/СH2S модификаций AF22M, AF22M/СH2S (далее - газоанализаторы) - флуоресцентный. Метод основан на принципе измерения интенсивности флуоресценции молекул SO2, вызванной поглощением энергии в ультрафиолетовой области спектра. Полоса поглощения SO2 лежит в пределах 190 - 230 нм, в диапазоне относительно свободном от влияния мешающих компонентов.

Ультрафиолетовое излучение от источника возбуждает молекулы SO2, вызывая их свечение (флуоресценцию), интенсивность которого измеряется фотоумножителем. Интенсивность флуоресценции, воздействующее на фотоумножитель, прямо пропорционально содержанию SO2 в анализируемой газовой пробе, отбор которой проводится при помощи встроенного побудителя расхода. На входе газовой пробы в газоанализатор расположены фильтры для очистки от пыли, оксида азота, ароматических углеводородов и влаги.

При контроле сероводорода анализируемая проба газа попадает в блок конвертера, встроенный в газоанализатор, где на специальном фильтре проходит очистку от SO2, а затем при температуре 340 0С происходит реакция окисления сероводорода до диоксида серы.

При этом газоанализатор переводится из режима измерения SO2 в режимы измерения H2S или - SO2 и H2S.

Газоанализаторы являются одноблочными стационарными приборами.

Перевод газоанализатора в тот или иной режим работы осуществляется с помощью служебных клавиш, расположенных на лицевой панели прибора.

Результаты измерений выводятся :

•    на буквенно-цифровой дисплей, расположенный на передней панели;

•    в виде аналоговых выходных сигналов - 0 - 1 В, 0 - 10 В, 0 - 20 мА, 4 - 20 мА;

•    в виде цифрового выходного сигнала через плату последовательного интерфейса RS 232/422 и Ethernet для связи с компьютером.

На передней панели прибора расположены:

дисплей, который обеспечивает вывод результатов измерений в выбранных единицах измерений (ppm (ppb) или мг/м3(мкг/м3)), а также вывод информации, необходимой для программирования и для тестирования прибора;

клавиатура с 6 функциональными клавишами для управления работой прибора, программирования его функций и тестирования.

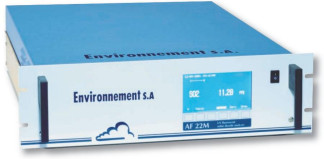

Внешний вид газоанализаторов представлен на рисунке 1.

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение AF22M.

Программное обеспечение осуществляет функции:

•    расчет содержания определяемого компонента,

•    отображение результатов измерений на ЖКИ дисплее газоанализатора;

•    передачу результатов измерений по интерфейсу связи с ПК,

•    контроль целостности программных кодов ПО, настроечных и калибровочных констант;

•    контроль общих неисправностей (связь, конфигурация);

•    контроль архивации измерений,

•    контроль внешней связи (RS 232/422, Ethernet).

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Влияние программного обеспечения газоанализаторов учтено при нормировании

метрологических характеристик.

Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1.

Метрологические и технически характеристики

1) Диапазоны измерений и пределы допускаемой основной погрешности приведены в таблице 2.

Таблица 2.

Примечания:

1    3

1.    * Пересчет объемной доли (млн ) в массовую концентрацию компонента (мг/м ) проводится с использованием коэффициентов, равных для

SO2 - 2,86; H2S - 1,52 (при 0 оС и 760 мм рт. ст. в соответствии с требованиями РД 52.04.186-89;

1    3

2.    Пересчет объемной доли (млн ) в массовую концентрацию компонента (мг/м ) для воздуха рабочей зоны проводится с использованием коэффициента, равного для SO2 - 2,66 (при 20 оС и 760 мм рт. ст.) в соответствии с требованиями ГОСТ 12.1.005-88.

3.    Значение коэффициента пересчета вводится в память газоанализатора вручную посредством меню в разделе «Configuration => Offsets/Units/Conversions» (для английской версии меню).

4.    ** Пределы допускаемой основной погрешности нормированы при условии использования для градуировки и поверки газоанализаторов поверочного нулевого газа с объемной долей SO2 не более 0,002 млн-1 (генератор нулевого воздуха ZAG, генератор нулевого воздуха мод. 701, поверочный нулевой газ — воздух по ТУ 6-21-5-82), H2S не более 0,0005 млн-1 (генератор нулевого воздуха ZAG мод. ZAG7001).

_5.***Показания прибора могут быть в млр-1 (ppb) или мкг/м3._

Лист № 4 Всего листов 5

7)    Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси, указанных в п.14: 1,0, в долях от пределов допускаемой основной погрешности.

8)    Время прогрева газоанализатора, мин, не более

60

(230 ± 23)

9)    Напряжение питания переменным током частотой (50 ± 1) Гц, В

10)    Габаритные размеры, мм, не более длина 591, ширина 483, высота 133;

11)    Масса, кг, не более

9

160

12)    Потребляемая электрическая мощность, В-А, не более

13)    Условия эксплуатации:

о/"ч

-    диапазон температур окружающей среды, С

от 10 до 35 до 95 %

(при температуре 30 оС) от 84 до 106,7

-    относительная влажность окружающего воздуха:

-    диапазон атмосферного давления, кПа

14) Параметры и состав анализируемой газовой смеси:

-    температура газовой смеси на входе газоанализатора, оС    от 10 до 35

-    диапазон объемного расхода газовой смеси на входе газоанализатора, (обеспечива-

ется встроенным побудителем расхода), дм3/мин

- содержание неизмеряемых компонентов, не более: оксид азота    -1

(0,4 ± 0,2);

0,5 млн

-1.

100 млн"

метан

озон

оксид углерода диоксид углерода диоксид азота кислород

ароматические углеводороды

15)    Средняя наработка на отказ

16)    Средний срок службы

0,5 млн-1;

200 млн-1 ;

0,03 % (об.);

-1

1 млн ;

от 18 до 24 % (об.), остальное - азот.

0,1 млн-1.

24000 ч (при доверительной вероятности Р=0,95)

10 лет

Знак утверждения типа

Знак утверждения типа наносится способом компьютерной графики на титульный лист руководства по эксплуатации и на табличку, расположенную на задней панели газоанализаторов.

Комплектность

Комплект поставки газоанализаторов приведен в таблице 3. Таблица 3.

Поверка

осуществляется по документу МП-242-1600-2013 «Газоанализаторы AF22M/СH2S модификаций AF22M, AF22M/СH2S. Методика поверки» утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 15 июля 2013 г.

Основные средства поверки:

- рабочий эталон 1-го разряда - генератор газовых смесей ГГС-03-03 по ШДЕК.418313.001 ТУ (№ 46598-11 в Госреестре СИ РФ) в комплекте со стандартными об-

Лист № 5 Всего листов 5

разцами состава: газовые смеси SO2/N2, H2S/N2 в баллонах под давлением по ТУ 6-16-2956-92;

-    генератор нулевого воздуха ZAG мод. ZAG7001 фирмы Environnement s.a (№ 37681-08 в Госреестре СИ РФ);

-    поверочный нулевой газ (ПНГ) - воздух по ТУ 6-21-5-82.

Сведения о методах измерений

Методика измерений приведена в документе «Газоанализаторы AF22M/GH2S. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к газоанализаторам AF22M/CT2S

1    ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

2    ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические условия.

3    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

4    РД 52.04.186-89 Руководство по контролю загрязнения атмосферы.

5    ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны.

6    Техническая документация фирмы «Environnement S.A.».

Рекомендации к применению

осуществление деятельности в области охраны окружающей среды, выполнение работ по обеспечению безопасных условий и охраны труда.
