Машина испытательная МХМ60-10, 55962-13

Документы

Карточка СИ

Номер в госреестре	55962-13
Наименование СИ	Машина испытательная
Обозначение типа СИ	МХМ60-10
Изготовитель	"MicroStudio sas di Calafa Gpaolo & C", Италия
Год регистрации	2013
МПИ (интервал между поверками)	1 год
Описание типа	скачать

Назначение

Машина испытательная МХМ60-10 (далее по тексту - машина) предназначена для измерений силы и линейных размеров образцов из металлов с целью определения зависимости между ними при механических испытаниях.

Машина может использоваться в испытательных лабораториях механических свойств изделий из металлов, при производстве и потреблении данной продукции в различных областях промышленности.

Описание

Принцип действия машины заключается в деформации (сжатие, растяжение) испытываемого образца в автоматизированном режиме до заданного значения линейного перемещения и измерением в этом положении величины создаваемой испытательной нагрузки.

Измерение приложенной нагрузки производится тензометрическим датчиком силы. Нагрузка, приложенная к образцу, воспринимается датчиком силы и преобразуется в электрический сигнал, который обрабатывается в электронном блоке и отображается в единицах силы на внешнем мониторе машины. Датчик силы устанавливается на верхнюю подвижную опору (подвижный захват) машины.

Для измерения деформации в машинах применяется система измерения перемещения на основе фотоэлектрического датчика перемещения, считывающего число импульсов за один оборот. Результаты измерений обрабатываются в электронном блоке и выводятся на монитор машины. Для подключения к внешним устройствам имеется интерфейс RS 232С.

Программное обеспечение машины позволяет выполнять регулировку скорости перемещения активного захвата, хранение результатов измерений, их статистическую обработку и отображение на дисплее различной цифровой и графической информации.

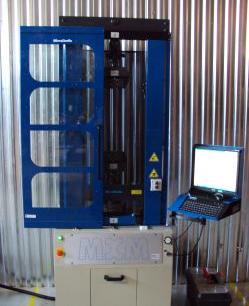

Фотография общего вида машины для испытания пружин МХМ60-10, представлена на рисунке 1.

Программное обеспечение

Программное обеспечение машины является составной частью машины МХМ60-10, позволяющее пользователю работать в следующих режимах:

- подготовка к испытаниям;

- проведение испытаний;

- настройки пользователя, защищаемые паролем, передаваемым компанией MicroStudio;

- статистической обработки данных;

- регистрации программного обеспечения.

Идентификационные данные программного обеспечения машин

Наименование

программного

обеспе-чения

Идентифика

ционное

наименование

программного

обес-печения

Номер версии (идентификаци онный номер) программного обеспечения

Цифровой идентификатор программ-много обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

Модификация

МХМ-PMAR5

Встроенно

Версия 5.5

15b6555f45dae6

b3977b508487ce

b78b

MD5

Программное обеспечение машин по защите от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286 - 2010, т.к. не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления, удаления и иных преднамеренных изменений.

Технические характеристики

Перечень измеряемых параметров, диапазоны измерений и пределы допускаемой относительной погрешности машин в зависимости от модификации приведены в таблице 1. Таблица 1

Наименование параметра	Значение
Режим работы	автоматизированный
Виды испытания	сжатие, растяжение
Наибольшая предельная испытательная нагрузка, кН	60
Наименьшая предельная испытательная нагрузка, кН	1,2
Дискретность отсчета нагрузки, Н	0,01
Пределы допускаемой относительной погрешности измерения нагрузки при прямом ходе, %, от измеряемой нагрузки	± 1,0
Диапазон измерения перемещения активного захвата, мм	от 15 до 500
Дискретность измерения перемещения, мм	0,01
Пределы абсолютной погрешности измерения линейных перемещений активного захвата, мм	± 0,1
Диапазон воспроизведения скорости перемещения активного захвата, мм/мин	от 1 до 1000

Питание прибора от сети переменного тока: напряжение, В частота, Гц	220 ± 10 50 ± 1
Потребляемая мощность, ВА	3000
Габаритные размеры, не более, мм:	1090х 850х2380
Масса, не более, кг	590
Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха атмосферное давление, кПа	от 10 до 40 до 80 % при 35 °С от 84 до 106

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульные листы эксплуатационной документации.

Комплектность

Комплектность поставки машины приведена в таблице 2. Таблица 2

Машина для испытания пружин МХМ60-10	1 шт.
Персональный компьютер	1 шт.
Программное обеспечение МХМ-PMAR5	1 шт.
Руководство по эксплуатации фирмы MicroStudio sas di Calafa Gpaolo & C	1 экз.

Поверка

производится в соответствии с методикой поверки МХМ60-10 МП, утвержденной руководителем ГЦИ СИ ФБУ «Нижегородский ЦСМ» в апреле 2013 г.

Перечень основного оборудования, необходимого для проведения поверки:

- динамометр DK-C-10-1, диапазон измерений (1 - 10) кН, погрешность ± 0,24 %;

- динамометр БК-Т-10-1, диапазон измерений (1 - 10) кН, погрешность ± 0,24 %;

- динамометр АЦДС-100И-1, диапазон измерений (10 - 100) кН, погрешность ± 0,24 %;

- динамометр АЦДР-100И-00, диапазон измерений (10 - 100) кН, погрешность ± 0,24 %;

- штангенрейсмас ШРЦ-1000-0,01 ГОСТ 164-90.

Сведения о методах измерений

Методики измерений содержатся в эксплуатационной документации: Машина испытательная МХМ60-10. Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к машинам для испытания пружин МХМ60-10

1. ГОСТ Р 8.663 - 2009 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений силы

2. ГОСТ 28840 - 90 Машины для испытания материалов на растяжение, сжатие и изгиб. Общие технические требования

3. Техническая документация фирмы «MicroStudio sas di Calafa Gpaolo & С», Италия.

Рекомендации к применению

при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
