| Номер в госреестре | 55966-13 |
| Наименование СИ | Распределители тепловой энергии электронные с радиомодулем |
| Обозначение типа СИ | E-ITN 30.6 |
| Изготовитель | "APATOR POWOGAZ S.A.", Польша |
| Год регистрации | 2013 |
| Срок свидетельства | 18.12.2018 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
Распределители тепловой энергии электронные E-ITN 30.6 с радиомодулем предназначены для измерений, с помощью двух встроенных датчиков, температур, близких к температурам поверхности отопительного прибора и окружающего воздуха в отапливаемом помещении. Текущие температуры датчиков могут быть выведены на дисплей. Измеренные разности температур интегрируются по времени, и результат E представляется в форме /1/, являющейся эквивалентом тепловой энергии, отданной прибором отопления за расчетный период.
Массив интегральных показаний распределителей совместно с показанием общедомового счетчика тепловой энергии используют при определении доли теплоотдачи каждого отопительного прибора в коллективной системе водяного отопления.
Распределители тепловой энергии электронные E-ITN 30.6 с радиомодулем накапливают показание в соответствии с алгоритмом:
1,25
*Л5~ 'RS СО
/1/
Кп-Кг- Дт,
E = fbX&E=fb-2
где: ЛЕ - приращение показания за один такт измерений длительностью Дтс=120 с;
К- - коэффициент, числовое значение которого соответствует номинальной тепловой мощности отопительного прибора, диапазон (20.5000) Вт;
Кс - коэффициент, характеризующий тепловые контакты датчиков с измеряемыми средами, диапазон (0,800.1,700);
24
fk - нормировочный коэффициент, fk=25-2" . Его значение выбрано таким, чтобы за время расчетного периода не переполнялся дисплей; tns, tRs -температуры датчиков отопительного прибора и окружающей среды, соответственно,
°С.
Распределители могут применяться как в состоянии, предварительно настроенном на определенный тип отопительного прибора, так и в состоянии, когда настроечные коэффициенты Kq и Kc приняты равными единице. В последнем случае индивидуальные коэффициенты учитываются в расчетной программе.
Распределители настраиваются при выпуске на старт накопления показаний с указанной даты или по условию: tHS> 23°С, (tm-tL)>5°C, где (tm-tL) - разность между средней температурой теплоносителя в отопительном приборе и температурой окружающей среды. Распределители имеют режимы защиты от преднамеренного искажения показаний путем теплового воздействия. В режиме защиты распределители переходят в состояние, в котором t^s° 20 °С.

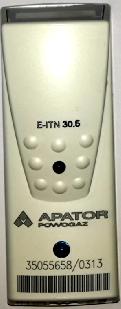

Распределители тепловой энергии электронные E-ITN 30.6 с радиомодулем состоят из корпуса, изготовленного из поликарбоната, и размещенной в корпусе печатной платы, защищенной от повреждений монтажной пластиной. Монтажная пластина крепится к корпусу винтом, защелкивается и пломбируется. На печатной плате размещено измерительное и вычислительное устройство на базе 16-битового микропроцессора, передающий радиомодуль и литиевый аккумулятор.
В верхней части корпуса размещен 5-значный дисплей с двумя специальными символами. На передней стенке размещена кнопка доступа к меню устройства, обеспечивающая чтение на дисплее архивов, месячных и годовых, просмотр текущих значений измеренных температур и накопленного показания, предварительные настройки распределителя.
В комплект распределителя входит базовая алюминиевая пластина (адаптер) специального профиля для закрепления на отопительном приборе. Распределитель надвигается на замок пластины и защелкивается. Удаление распределителя возможно только после повреждения пломбы.
Распределители тепловой энергии электронные E-ITN 30.6 с радиомодулем используются в режиме удаленного приема периодических радиотелеграмм длиной около 6 мс.
Распределители тепловой энергии электронные E-ITN 30.6 с радиомодулем выпускаются опломбированными механической и электронной пломбами. При несанкционированном вскрытии нарушается электронная пломба, устройство запишет в памяти дату вмешательства и перестанет отображать данные на экране.
Внутреннее (встроенное) программное обеспечение (ПО), устанавливается при изготовлении распределителя и не может быть считано и модифицировано.
Основные метрологические и технические характеристики распределителей тепловой энергии электронных E-ITN 30.6 с радиомодулем приведены в таблице 1.
Таблица 1.
| № п/п | Наименование | Единицы величин | Значение |
| 1 | Диапазон измерений температуры | °С | 5 •I- 9 О |
| 2 | Пределы допускаемой относительной погрешности измерений интегрального значения Е 5°С < At < 10°C; 10°С < At < 15°C; 15°С < At < 40°C; 40°С < At где At - разность измеренных температур | % | 12 8 5 3 |
| 3 | Дискретность индикации температуры : - в рабочем режиме и режиме теста индикатора - в режиме теста точности датчиков | °С | 0,1 0,01 |
| 4 | Напряжение источника питания постоянного тока | В | 3,6 |
| 8 | Габаритные размеры, не более | мм | 100х37х33 |
| 9 | Масса, не более | кг | 0,1 |
| 10 | Срок службы элемента питания, не менее | лет | 10, + 1 год резерв |
| 11 | Рабочая частота радиомодуля | МГц | 868,95 |
| 12 | Выходная мощность передатчика, не более | мВт | 1 |
| 13 | Длительность передачи данных | мс | 6 |
По условиям эксплуатации распределители тепловой энергии электронные E-ITN 30.6 с радиомодулем относятся к группе исполнения В4 по ГОСТ Р 52931-2008, с рабочим диапазоном температур от плюс 5 °С до плюс 50 °С.
По устойчивости и прочности к механическим воздействиям распределители тепловой энергии электронные E-ITN 30.6 с радиомодулем относятся к группе N2 ГОСТ Р 52931-2008.
Знак утверждения типа наносится на титульные листы руководства по эксплуатации и паспорта типографским или иным способом.
Комплект поставки распределителей тепловой энергии электронных E-ITN 30.6 с
радиомодулем соответствует таблице 3. Таблица 3
| № п/п | Наименование | Кол-во | Примечание |
| 1 | Распределитель тепловой энергии электронный E-ITN 30.6 с радиомодулем | 1 | |
| 2 | Монтажная базовая пластина | 1 | |
| 3 | Распределитель тепловой энергии электронный E-ITN 30.6 с радиомодулем. Руководство по монтажу и эксплуатации | 1 | При поставке партии в один адрес 1 экз. на каждые 100 шт. |
| 4 | Распределитель тепловой энергии электронный E-ITN 30.6 с радиомодулем. Паспорт | 1 | |
| 5 | Распределитель тепловой энергии электронный E-ITN 30.6 с радиомодулем. Методика поверки МП РТ 1937-2013 | 1 | По отдельному заказу |
Поверка распределителей тепловой энергии электронных E-ITN 30.6 с радиомодулем осуществляется по документу МП РТ 1937-2013 «Распределители тепловой энергии электронные E-ITN 30.6 с радиомодулем. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест - Москва» 15 октября 2013 г.
Основное поверочное оборудование представлено в таблице 5.
| № п/п | Наименование СИ и вспомогательного оборудования | Метрологические характеристики СИ, требования к оборудованию |
| 1 | Измеритель температуры многоканальный прецизионный МИТ 8.10 | Предел допускаемой погрешности измерений температуры для термометра с Ro=100 Ом, ± (0,004+10 -5 -t) °С |
| 2 | Термометр сопротивления платиновый вибропрочный эталонный ПТСВ- 2к-3 | Диапазон измерений от минус 50 °С до 150 °С; 3-й разряд |
| 3 | Камера климатическая MHU-225CNSA | Диапазон от минус 70 °С до +150 °С; стабильность поддержания температуры ± 0,2 °С |
Метод измерений содержится в разделе 3.1.3 Рабочий режим «Руководства по монтажу и эксплуатации».
Нормативные и технические документы, устанавливающие требования к распределителям тепловой энергии электронным E-ITN 30.6 с радиомодулем
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
2. Стандарт СТО НП АВОК ЕН 834 -2007 Распределители стоимости потребленной теплоты от комнатных отопительных приборов. Распределители с электрическим питанием
3. Техническая документация фирмы-изготовителя
- осуществление торговли и товарообменных операций.
