Концентраторы-анализаторы низкочастотных сигналов многофункциональные СКМ-8, 55968-13

55968-13
Карточка СИ
Номер в госреестре 55968-13
Наименование СИ Концентраторы-анализаторы низкочастотных сигналов многофункциональные
Обозначение типа СИ СКМ-8
Изготовитель Общество с ограниченной ответственностью «Конструкторское бюро «ЭЛАКС» (ООО «КБ «ЭЛАКС»), г. Воронеж
Год регистрации 2013
Срок свидетельства 23.10.2029
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Концентраторы-анализаторы низкочастотных сигналов многофункциональные СКМ-8 (далее - анализаторы) предназначены для измерений средних квадратических значений напряжения переменного тока, звукового давления в воздушной среде и виброускорения.

Описание

Конструктивно анализатор выполнен в виде моноблока с жидкокристаллическим индикатором, пленочной клавиатурой и разъемами для подключения первичных измерительных преобразователей (ПИП). В состав комплекта анализатора входят измерительный блок «Колибри», ПИП звукового давления (измерительный микрофон), ПИП виброускорения (измерительный вибропреобразователь), модуль дистанционного управления «Колибри-МДУ 1», зарядное устройство и комплект измерительных кабелей. Управление анализатором осуществляется встроенным процессором управления или с помощью управляющей ПЭВМ посредством интерфейса USB.

Принцип действия анализатора основан на преобразовании ПИП звукового давления и виброускорения в электрические сигналы, преобразовании этих сигналов и сигналов напряжения переменного тока (входных сигналов анализатора) АЦП анализатора в цифровой вид, последующей их обработке измерительным блоком или управляющей ПЭВМ (спектральный анализ, октавный или 1/3-октавный анализ по ГОСТ 17168-82, 1 класс точности) и отображении результатов измерений и расчетных величин на жидкокристаллическом индикаторе или на дисплее ПЭВМ.

Анализатор обеспечивает электропитание и согласование ПИП с входными цепями измерительного блока, усиление входных сигналов, их аналого-цифровое преобразование, формирование и обработку входного потока цифровых кодов, а также оперативный расчет всех необходимых показателей и их отображение.

Электропитание анализатора обеспечивается с помощью встроенной аккумуляторной батареи.

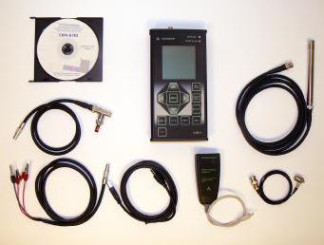

Внешний вид анализатора приведен на рисунке 1. Схема пломбировки анализатора от несанкционированного доступа приведена на рисунке 2.

Программное обеспечение

Для управления режимами работы анализаторов и обработки измерительных сигналов применяется специальное программное обеспечение «СКМ-8 ПО», обеспечивающее с использованием быстрого преобразования Фурье и метода цифровой фильтрации сигналов (по ГОСТ 17168-82) спектральный анализ, 1/3 октавный и октавный анализ сигналов, а также программный интерфейс измерительного блока с управляющей ПЭВМ.

Метрологически значимая часть программного обеспечения анализаторов представляет собой программный модуль «Спектральный анализ сигналов» (OPSDEFF.dll). Идентификационные данные (признаки) метрологически значимой части программного обеспечения указаны в таблице 1.

Таблица 1

Наименование

программного

обеспечения

(программного

модуля)

Идентификационное

наименование

программного

обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления идентификатора программного обеспечения

«СКМ-8 ПО»

CKM8PO.EXE

2.2

D7DC1537

CRC32

Спектральный анализ сигналов

OPSDEFF.DLL

-

29793956

CRC32

Метрологические характеристики анализаторов нормированы с учетом метрологически значимой части ПО.

Метрологически значимая часть ПО анализаторов и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

При измерении напряжения переменного тока

Диапазон рабочих частот, Гц...........................................................................от 10 до 20000.

Диапазон входных напряжений переменного тока, В...................................от 2-10" до 0,2.

Пределы допускаемой относительной погрешности измерений, %:

8    7

в диапазоне измерений от 6-10" до 2-10" В..................................................................................± 10;

-7

в диапазоне измерений свыше 2-10" до 0,2 В................................................................................± 5.

При измерении звукового давления

Диапазон рабочих частот, Гц...........................................................................от 20 до 16000.

Диапазон измерений, дБ относительно 20 мкПа ..............................................от 25 до 120.

Пределы допускаемой относительной погрешности измерений на частоте 1000 Гц, дБ.......................................................................................................................................................± 0,7.

Пределы допускаемой относительной погрешности линейности уровня, дБ............± 1,1.

Частотные характеристики (соответствуют шумомерам 1-го класса точности по ГОСТ 17187-2010)......................................................................................................А, С, Z (ЛИН).

При измерении виброускорения

Диапазон рабочих частот, Гц...........................................................................от 20 до 12000.

2    3

Диапазон измерений, м/с ..............................................................................от 1-10 до 31,6.

Пределы допускаемой относительной погрешности измерений, %:

в диапазоне частот от 20 до 5000 Гц................................................................................................± 5;

в диапазоне частот от 5001 до 12000 Гц........................................................................................± 10.

Габаритные размеры измерительного блока (длинахширинахвысота), мм, не более............................................................................................................................215 х 105 х 35.

Масса в упаковочной таре, кг, не более..............................................................................1,5.

Напряжение питания постоянного тока, В.........................................................................3,6.

Потребляемая мощность, Вт, не более..................................................................................3.

Рабочие условия эксплуатации:

температура окружающего воздуха, °С..............................................................................от 10 до 30;

относительная влажность воздуха (при температуре 25 °С), %, не более....................................80;

атмосферное давление, кПа.............................................................................................от 84 до 106,7.

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель измерительного блока в виде голографической наклейки и на титульный лист Руководства по эксплуатации методом компьютерной графики.

Комплектность

Комплект поставки перечислен в таблице 2.

Таблица 2

Наименование

Количество, шт.

Блок измерительный «Колибри»

1

Модуль дистанционного управления «Колибри-МДУ 1»

1

Измерительный микрофон с кабелем

1

Измерительный вибропреобразователь

1

Кабель подключения блока СКМ-8 к USB порту ПЭВМ

1

Универсальный кабель-переходник LEMO-BNC блока СКМ-8

1

Гальванический контакт подключения несимметричных линий

1

Гальванический контакт подключения симметричных линий

1

Т-коннектор для подключения к разъему BNC

1

Заглушка на разъем BNC с сопротивлением 600 Ом

1

Зарядное устройство для анализатора

1

Программное обеспечение «СКМ-8 ПО» на CD-диске

1

Руководство по эксплуатации

1

Методика поверки

1

Упаковочная тара

1

осуществляется по документу МП 206/585-2013 «Концентраторы-анализаторы низкочастотных сигналов многофункциональные СКМ-8. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 18 марта 2013 г.

Основные средства поверки:

-    система для анализа сигналов многоканальная PULSE (рег. № 17590-10), диапазон рабочих частот от 0 до 51,2 кГц, верхний предел измерений амплитудных значений напряжения переменного тока 10 В, динамический диапазон измерений 160 дБ, диапазон воспроизведения амплитудных значений напряжения переменного тока от 1,4-10" до 10 В, расширенная неопределенность при коэффициенте охвата К=2 и доверительной вероятности Р = 0,95 ± 0,1 дБ;

-    прибор для измерения ослабления ступенчатый Д1-25 (рег. № 37210-08), динамический диапазон ослабления от 0 до 110 дБ (ступенями через 10 дБ), пределы допускаемой основной погрешности разностного ослабления 10 дБ относительно нулевой отметки в диапазоне частот от 0 до 30 МГц ± (0,004 + 0,0004-f ) дБ, где f - значение частоты, МГц;

-    калибратор акустический универсальный 4226 (рег. № 41570-09): диапазон частот звукового давления от 31,5 Гц до 16 кГц, воспроизводимые уровни звукового давления 94, 104, 114 дБ отн. 20 мкПа, пределы допускаемой абсолютной погрешности воспроизведения уровня звукового давления 94 дБ на опорной частоте 1 кГц при опорных внешних условиях ± 0,2 дБ;

-    установка вибрационная поверочная 2 разряда по МИ 2070-90.

Сведения о методах измерений

КБНМ.468214.008РЭ. Концентраторы-анализаторы низкочастотных сигналов многофункциональные СКМ-8. Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к концентраторам-анализаторам низкочастотных сигналов многофункциональным СКМ-8

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.

ГОСТ 17168-82. Фильтры электронные октавные и третьоктавные. Общие технические требования и методы испытаний.

ГОСТ 17187-2010. Шумомеры. Часть 1. Технические требования.

КБНМ.468214.008ТУ. Концентраторы-анализаторы низкочастотных сигналов многофункциональные СКМ-8. Технические условия.

Рекомендации к применению

Осуществление деятельности при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

55968-13
Номер в ГРСИ РФ:
55968-13
Производитель / заявитель:
Общество с ограниченной ответственностью «Конструкторское бюро «ЭЛАКС» (ООО «КБ «ЭЛАКС»), г. Воронеж
Год регистрации:
2013
Cрок действия реестра:
23.10.2029
