| Номер в госреестре | 55971-13 |
| Наименование СИ | Система измерительная автоматизированного управления технологическими процессами энергоблока №7 ОАО "Назаровская ГРЭС" (АИСУ ТП энергоблока №7 ОАО "Назаровская ГРЭС") |
| Изготовитель | ЗАО "Хоневелл", г.Москва |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Система измерительная автоматического управления технологическими процессами энергоблока №7 ОАО «Назаровская ГРЭС» (АИСУ ТП энергоблока №7 ОАО «Назаровская ГРЭС») (далее - АИСУ ТП Э7НГРЭС) предназначена для измерений температуры, давления, перепада давления на энергоблоке №7 ОАО «Назаровская ГРЭС».
Основными функциями АИСУ ТП Э7НГРЭС являются:
- непрерывные автоматические измерения, сбор, обработка и представление информации о теплотехнических показателях работы энергоблока №7 ОАО «Назаровская ГРЭС»: температуре, давлении, перепаде давления и уровне;
- обеспечение повышения надежности и экономичности работы энергоблока №7 ОАО «Назаровская ГРЭС».
Кроме измерительных, система АИСУ ТП Э7НГРЭС выполняет следующие функции:
- автоматического архивирования массива измеренных данных;
- диагностики и прогнозирования состояния энергоблока №7 ОАО «Назаровская ГРЭС» на основе полученной измерительной информации;
- обеспечения оперативного персонала информационно-справочными данными.

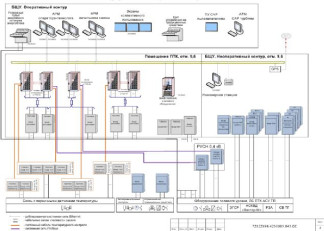

Измерительные каналы (далее ИК) АИСУ ТП Э7НГРЭС состоят из: датчиков и преобразователей давления, датчиков температуры, и системы измерительно-управляющей ExperionPKS (далее СИУ ExperionPKS) - вторичная, электрическая часть ИК системы АИСУ ТП Э7НГРЭС.
Для измерений теплотехнических параметров используются:
- для измерений температуры - преобразователи термоэлектрические кабельные типа КХТА (ГР № 36765-09) с номинальными статическими характеристиками по ГОСТ Р 8.585-2001. «ГСИ. Термопары. Номинальные статические характеристики преобразования»;
- для измерений давления - датчики давления Метран-55 (ГР № 18375-08), которые преобразуют давление в унифицированный сигнал (4-20) мА;
- для измерения перепада давления и уровня - преобразователи давления и разности давления типа ST 3000 (ГР № 14250-05), которые преобразуют перепад давления и уровень в унифицированный сигнал (4-20) мА;
- для измерений перепада давления - датчики давления Метран-150 (ГР № 32854-09), которые преобразуют перепад давления в унифицированный сигнал (4-20) мА.
Вторичная часть ИК АИСУ ТП Э7НГРЭС представляет собой СИУ ExperionPKS (ГР № 17339-12).
СИУ ExperionPKS предназначены для:
- приема и обработки аналоговых сигналов, поступающих от первичной части ИК;
- проведения оперативно-статистических расчетов;
- формирование управляющих аналоговых и дискретных сигналов;
- отображения информации на дисплеях АРМ и формирования отчетных документов.
С СИУ ExperionPKS измерительная информация передается по цифровым линиям связи на резервный пульт аварийного останова энергоблока и инженерные станции.
На инженерные станции может быть выведена любая измерительная информация, как полученная непосредственно от датчиков, так и обработанная с помощью СИУ ExperionPKS.
В АИСУ ТП Э7НГРЭС используется система измерительно-управляющая ExperionPKS, которая представляют собой совокупность технических устройств и вычислительного комплекса, в состав которого входит специализированное ПО. СИУ ExperionPKS обеспечивают защиту ПО и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных является их кодирование.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» (по МИ 3286-2010). Метрологические характеристики нормированы с учетом влияния ПО.
Идентификационные данные ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения АИСУ ТП Э7НГРЭС
| Наименование | Идентификационное наименование | Номер версии |
| Experion PKS Control Data Access Server | pscdasrv.exe | 40X.X.XX.XX |
| Experion PKS EMDB Server | EMDBServer.exe | 40X.X.XX.XX |
| Experion PKS ER Server | ErServer.exe | 40X.X.XX.XX |
| Experion PKS CL Name Server | glcnameserver.exe | 40X.X.XX.XX |
| Experion PKS erver Operator Management | Hsc_oprmgmt.exe | 40X.X.XX.XX |
| Experion PKS Server System | HSCSERVER_ Servicehost.exe | 40X.X.XX.XX |
| Experion PKS System Repository | SysRep.exe | 40X.X.XX.XX |
Примечание - Номер версии ПО определяют первые две цифры (40), в качестве букв «XX» могут использоваться любые символы.
Основные технические характеристики АИСУ ТП Э7НГРЭС приведены в таблице 2.
| Тип ИК, единица измерений | Диапазон измерений | Состав ИК | Пределы основной допускаемой погрешности ИК АИСУ ТП энергоблока №7 ОАО «Назаровская ГРЭС» | Пределы допускаемой погрешности ИК АИСУ ТП энергоблока №7 ОАО «Назаровская ГРЭС» в рабочих условиях применения | |
| Первичный измерительный преобразователь | ЭИК | ||||
| ИК температуры, °С | от 0 до 1100 | КТХА Класс допуска 1 по ГОСТ 8.585-2001 А = ± 1,5 °С (от 0 до 375 °С) А = ± 0,004 t °С (от 375 до 800 °С) | СИУ Experion PKS А = ± (40 мкВ + 1,5 °С) | А = ± 8,0 °С | А = ± 8,0 °С |
| от 0 до 101,3 | Метран-55-ДИВ Y = ± 0,5 % | СИУ Experion PKS Y = ± 0,075 % | Y = ± 0,58 % | Y = ± 1,5 % | |
| ИК давления, кПа | от 0 до 392,3 от 0 до 980,7 от 0 до 1 569 от 0 до 2 452 от 0 до 3 923 от 0 до 9 807 от 0 до 15 690 от 0 до 24 520 от 0 до 39 230 от 0 до 58 840 | Метран-55-ДИ Y = ± 0,5 % | СИУ Experion PKS Y = ± 0,075 % | Y = ± 0,58 % | Y = ± 1,5 % |
| Тип ИК, единица измерений | Диапазон измерений | Состав ИК | Пределы основной допускаемой погрешности ИК АИСУ ТП энергоблока №7 ОАО «Назаровская ГРЭС» | Пределы допускаемой погрешности ИК АИСУ ТП энергоблока №7 ОАО «Назаровская ГРЭС» в рабочих условиях применения | |
| Первичный измерительный преобразователь | ЭИК | ||||
| ИК перепада давления, кПа | от 0 до 24,52 от 0 до 39,23 от 0 до 61,78 | ST3000 Y = ± 0,075 % | СИУ Experion PKS Y = ± 0,075 % | Y = ± 0,15 % | Y = ± 1,5% |
| от 0 до 39,23 от 0 до 61,78 от 0 до 156,9 от 0 до 245,0 от 0 до 617,4 | Метран-150 CD Y = ± 0,075 % | СИУ Experion PKS Y = ± 0,075 % | Y = ± 0,15 % | Y = ± 1,5 % | |
| ИК уровня, мм | от 0 до 600 от 0 до 1000 от 0 до 2500 от 0 до 4000 | ST3000 Y = ± 0,075 % | СИУ Experion PKS Y = ± 0,075 % | Y = ± 0,15 % | Y = ± 1,5 % |
Примечания:
1. А - абсолютная погрешность; у - приведенная погрешность в % от диапазона измерений.
2. Допускается замена первичных измерительных преобразователей на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в Таблице 2. Замена оформляется актом в установленном на ОАО «Назаровская ГРЭС» порядке. Акт хранится совместно с настоящим описанием типа АИСУ ТП энергоблока №7 ОАО «Назаровская ГРЭС» как его неотъемлемая часть.
Рабочие условия применения компонентов системы.
Для датчиков давления Метран-55:
- температура окружающего воздуха от 5 °С до 35 °С;
- относительная влажность до 80 % при 35 °С;
Для датчиков давления Метран-150:
- температура окружающего воздуха от 5 °С до 35 °С;
- относительная влажность до 80 % при 35 °С;
Для преобразователей давления и разности давления типа ST 3000
- температура окружающего воздуха от 5 °С до 35 °С;
- относительная влажность до 80 % при 35 °С;
Для системы измерительно-управляющей ExperionPKS
- температура окружающего воздуха от 15 °С до 30 °С;
- относительная влажность до 80 % без конденсации при 25 °С.
Знак утверждения типа наносится на титульный лист эксплуатационной документации системы измерительной автоматизированного управления технологическими процессами энергоблока №7 ОАО «Назаровская ГРЭС» (АИСУ ТП энергоблока №7 ОАО «Назаровская ГРЭС») типографским способом.
Комплектность указана в таблице 3.
Таблица 3 - Комплектность системы измерительной автоматизированного управления технологическими процессами энергоблока №7 ОАО «Назаровская ГРЭС» (АИСУ ТП энергоблока №7 ОАО «Назаровская ГРЭС»)
| Наименование | Количество |
| Датчик давления Метран-55-ДИ | 44 шт. |
| Датчик давления Метран-55-ДИВ | 4 шт. |
| Преобразователи давления и разности давления типа ST 3000 | 17 шт. |
| Преобразователи термоэлектрические кабельные типа КХТА | 36 шт. |
| Датчики давления Метран-150 | 8 шт. |
| Системы измерительно-управляющей ExperionPKS | 1 шт. |
| Методика поверки АИСУ ТП Э7Н ГРЭС.МП | 1 шт. |
осуществляется по документу АИСУ ТП Э7Н ГРЭС.МП «Система измерительная автоматизированного управления технологическими процессами энергоблока №7 ОАО «Назаровская ГРЭС (АИСУ ТП энергоблока №7 ОАО «Назаровская ГРЭС»). Методика поверки», утвержденному ФГУП «ВНИИМС», утвержденному в ноябре 2013 г. Основное оборудование, используемое при поверке, указано в таблице 4.
Таблица 4 - Перечень основного оборудования для поверки системы измерительной автоматизированного управления технологическими процессами энергоблока №7 ОАО «Назаровская ГРЭС» (АИСУ ТП энергоблока №7 ОАО «Назаровская ГРЭС»)
| Эталонное средство измерений | Тип | Основные характеристики |
| Калибратор-измеритель стандартных сигналов | КИСС-03 | Диапазон измерений тока 0-20 мА, измерений напряжения 0-200 мВ, 0-10 В, класс точности при измерении и генерации тока и напряжения 0,05 |
| Калибратор-измеритель унифицированных сигналов эталонный | ИКСУ- 2000А | Диапазон воспроизведения тока 0 ... 25 мА, напряжения минус 10 ... 60 мВ, 0 ... 12 В, пределы допускаемой основной абсолютной погрешности ±0,003 мА, ± 0,005 мВ, ±3мВ соответственно |
сведения отсутствуют.
Нормативные документы, устанавливающие требования к системе измерительной автоматизированного управления технологическими процессами энергоблока №7 ОАО «Назаровская ГРЭС» (АИСУ ТП энергоблока №7 ОАО «Назаровская ГРЭС»)
ГОСТ 22520-85 Преобразователи давления, разрежения и разности давлений с
электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики
преобразования
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем.
Основные положения
Публикация МЭК 770 Методы оценки рабочих характеристик измерительных
преобразователей, предназначенных для использования в системах управления промышленными процессами
- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
