| Номер в госреестре | 55974-13 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | 4MT 82 XD |
| Изготовитель | "Siemens AG", Германия |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы напряжения 4MT 82 XD Назначение средства измерений
Трансформаторы напряжения 4MT 82 XD (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты класса напряжения 10 кВ.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы напряжения 4MT 82 XD - заземляемые, однофазные, электромагнитные, с литой изоляцией.

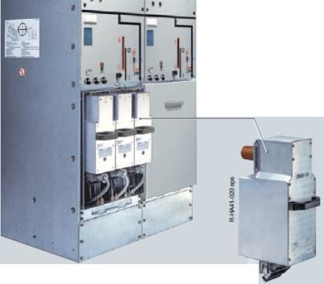

Трансформаторы устанавливаются в комплектные распределительные устройства с элегазовой изоляцией типа 8DH10 фирмы Siemens и являются комплектующими изделиями.
Трансформаторы имеют заземляемый металлический экран и выполнены в виде Т-образного адаптера с ручкой для установки и переноски, вставляемого в ячейку КРУЭ. Вывод «А» первичной обмотки трансформаторов выполнен в виде высоковольтного кабельного штекера. Выводы вторичных обмоток трансформаторов расположены в нижней части корпуса, и выполнены в виде разъема для подключения вторичных цепей, которые собраны в кабель, оснащенный вилкой.
На корпусе трансформаторов размещена табличка технических данных.
Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.
| Таблица 1 - Характеристики трансформаторов напряжения 4MT 82 X | D |
| Характеристики | Значение |
| Класс напряжения, кВ | 10 |
| Наибольшее рабочее напряжение, кВ | 12 |
| Номинальное напряжение первичной обмотки, кВ | 10/V3 |
| Номинальное напряжение основной вторичной обмотки, В | 100/V3 |
| Номинальное напряжение дополнительной вторичной обмотки, В | 100/3 |
| Класс точности основной вторичной обмотки | 0,2 |
| Класс точности дополнительной вторичной обмотки | 6Р |
| Номинальная мощность основной вторичной обмотки, В-А | 30 |
| Номинальная мощность дополнительной вторичной обмотки, В-А | 60 |
| Номинальная частота, Гц | 50 |
| Габаритные размеры, мм | 354x178x280 |
| Масса, кг | 27 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У3 |
Знак утверждения типа наносится методом наклейки на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
Трансформатор напряжения 4MT 82 XD 6 шт. (Зав. №№ 07/30404852, 07/30404853,
07/30404854, 07/30404855, 07/30404856, 07/30404857). Паспорт 6 экз.
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Средства поверки: трансформатор напряжения измерительный лабораторный НЛЛ-15 (Госреестр № 5811-06); прибор сравнения КНТ-03 (Госреестр № 24719-03); магазин нагрузок МР3025 (Госреестр № 22808-07).
Сведения отсутствуют.
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения 4MT 82 XD
1. ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».
2. ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
3. Техническая документация фирмы «Siemens AG», Германия.
- «осуществление торговли и товарообменных операций.»;
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
| Зарегистрировано поверок | 12 |
| Поверителей | 1 |
| Актуальность данных | 18.09.2024 |
