Комплексы мобильные гидрологические River Ray, 55976-13

Назначение

Комплексы мобильные гидрологические River Ray (далее - комплексы River Ray) предназначены для измерений скоростей водного потока и глубин водных объектов.

Описание

Принцип действия комплексов River Ray основан на излучении акустического импульса с последующей регистрацией частоты отраженного сигнала и времени его прохождения.

Комплексы River Ray состоят из аккустического доплеровского профилографа, блоков связи и управления, аккумуляторной батареи и защищенного ноутбука с установленным специализированным программным обеспечением.

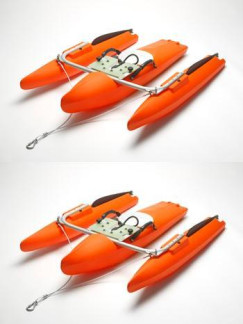

Конструктивно комплексы River Ray представляют собой герметичный тримаран, с размещенными внутри аккустическим доплеровским профилографом, блоками связи и управления и аккумуляторной батареей. На внешней стороне корпуса расположены антенны средств связи и приспособления для крепления буксировочного троса. Внешний вид комплексов River Ray представлен на рис.1.

Комплексы River Ray позволяют вести измерения профиля течений и глубины водоема непосредствено под тримараном. Тримаран крепится к тросу и с его помощью буксируется через водоем. При этом данные измерений в режиме реального времени передаются от тримарана на ноутбук. Это позволяет составлять профили течений и рельефа донной поверхности. Передача данных от профилографа обеспечивается радиомодемом. Комплекс можно использовать для сбора данных во время остановки в заданном месте или во время медленного движения по воде.

Программное обеспечение

Комплексы River Ray имеют программное обеспечение «River Ray» (ПО «River Ray»), которое состоит из двух модулей: встроенного ПО (встроенное ПО «WorkHorse ADCP») и автономного ПО (ПО «Winriver II»). Встроенное ПО «WorkHorse ADCP» обеспечивает сбор, обработку, прием и передачу данных. Автономное ПО «Winriver II» обеспечивает отображение, анализ, архивирование результатов измерений, управление системами комплекса и проверку их состояния. Встроенное и автономное ПО являются полностью метрологически значимым. Идентификационные данные программного обеспечения

Таблица 1

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «C» по МИ 3286-2010.

Влияние ПО учтено при нормировании метрологических характеристик.

Всего листов 5

Технические характеристики

Таблица 2_

Знак утверждения типа

Знак утверждения типа наносится на титульный лист формуляра типографским методом и на центральную секцию тримарана комплексов River Ray путем гравировки.

Комплектность

Таблица 3

Поверка

осуществляется по документу МП 2551-0114-2013 «Комплексы мобильные гидрологические River Ray. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 12.03.2013 года.

Перечень эталонов, применяемых при поверке:

1.    Система гидродинамическая эталонная автоматизированная ГЭАС, диапазон воспроизводимой скорости потока жидкости от 0,01 до 5,00 м/с, погрешность ± 0,06 %.

2.    Рулетка измерительная металлическая Geobox PK2-30, диапазон (0-30) м, кт 2.

Сведения о методах измерений

приведены в формуляре «Комплексы мобильные гидрологические River Ray».

Нормативные и технические документы, устанавливающие требования к комплексам мобильным гидрологическим River Ray

1.    ГОСТ Р 52931-2008 ГСИ. Приборы контроля и регулирования технологических процессов. Общие технические условия.

2.    ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.

3.    ГОСТ 8.503-84 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 24.75000 м.

4.    ГОСТ 8.486-83 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений скорости водного потока в диапазоне 0,005.25 м/ с.

5.    Техническая документация изготовителя.

Лист № 5 Всего листов 5

Рекомендации к применению

осуществление деятельности в области гидрометеорологии.
