| Номер в госреестре | 55981-13 |
| Наименование СИ | Датчики давления |
| Обозначение типа СИ | ДСЕ 125 |
| Изготовитель | ОАО "НИИ физических измерений" (НИИФИ), г.Пенза |
| Год регистрации | 2013 |
| Срок свидетельства | 20.12.2018 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Датчики давления ДСЕ 125 (далее - датчики) предназначены для измерения абсолютного давления.
Основным узлом датчика является чувствительный элемент (ЧЭ), состоящий из мембранного упругого элемента и емкостного преобразователя. Емкостный преобразователь состоит из подвижной обкладки конденсатора, которая закреплена на жестком центре мембраны, и неподвижной обкладки конденсатора, соединенной с корпусом ЧЭ. ЧЭ расположен в герметичном вакуумированном корпусе. ЧЭ и блок электроники датчика выполнены в моноблочном исполнении. Давление подается на воспринимающий элемент (мембрана) через штуцер с наружной резьбой M12*1-6g, с помощью которой датчик крепится на объекте.
ЧЭ является преобразователем мембранного типа и предназначен для преобразования давления в изменение емкости конденсатора.
Воздействие давления на мембрану приводит к плоско-параллельному перемещению подвижной обкладки конденсатора, и как следствие к изменению начального зазора конденсатора, изменяя его емкость.

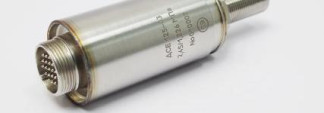

Общий вид датчика ДСЕ 125 приведен на рисунке 1, габаритные и установочные размеры - на рисунке 2.
| Диапазоны измерений в зависимости от порядкового номера исполнений, МПа - исполнение ДСЕ 125 - исполнение ДСЕ 125-01 - исполнение ДСЕ 125-02 - исполнение ДСЕ 125-03 - исполнение ДСЕ 125-04 - исполнение ДСЕ 125-05 - исполнение ДСЕ 125-06 - исполнение ДСЕ 125-07 | Основной | Дополнитель ный |
| 0-0,98 0-1,176 0-1,47 0-2,45 0-3,9 0-5,88 0-9,8 0-34,3 | 0-0,49 0-0,588 0-0,736 0-1,226 0-1,96 0-2,94 0-4,9 0-17,17 | |
| Код выходного сигнала при нижним пределе измерений (Ро), единица | 10 ± 10 | |
| Код выходного сигнала при верхнем пределе измерений (Рв), единица | 2000 ± 20 | |
| Номинальная цена единицы наименьшего разряда, МПа - исполнение ДСЕ 125 - исполнение ДСЕ 125-01 - исполнение ДСЕ 125-02 - исполнение ДСЕ 125-03 - исполнение ДСЕ 125-04 - исполнение ДСЕ 125-05 - исполнение ДСЕ 125-06 - исполнение ДСЕ 125-07 | Основной | Дополнитель ный |
| 0,049^10"3 0,588^10'3 0,735 • 10‘3 1,225 •Ю'3 1,950^10'3 2,940^10-3 4,90^10-3 17,15 • 10-3 | 0,245 •Ю'" 0,294^10'3 0,368^10'3 0,613-10-3 0,980^10'3 1,470^10'3 2,450^10'3 8,585^10-3 | |
| Пределы основной приведенной погрешно-сти,% - исполнение ДСЕ 125 - ДСЕ 125-02 - исполнение ДСЕ 125-03 - ДСЕ 125-07 | Основной | Дополнитель ный |
| ± 0,25 | ± 0,5 | |
| ± 0,15 | ||
| Габаритные и установочные размеры, мм | 0 29 h12, 96,5 max, M12x1-6g | |
| Масса, кг | не более 0,16 | |
Знак утверждения типа наносится на титульных листах эксплуатационной документации.
В комплект поставки входят:
Датчик давления ДСЕ 125;
Формуляр СДАИ.406239.157ФО;
Руководство по эксплуатации СДАИ.406239.157РЭ;
Методика поверки СДАИ.406239.157МП;
Загрузочный модуль 783.00221-01 91 на CD диске;
Руководство оператора 783.00221-01 34.
Поверка осуществляется по документу СДАИ.406239.157МП, утвержденному руководителем ГЦИ СИ ОАО «НИИФИ» от 12.11.2013 г.
Средства поверки: источник питания постоянного тока Б5-45 (диапазон задаваемых напряжений от 0,1 до 49,9 В, ПГ ±(0,5 %.иуст+0,1%итах)В, калибратор-контроллер давления СРС 8000 (диапазон задаваемых давлений ((-0.1)-10) МПа, КТ 0,01), манометр грузопоршневой МП-600 (диапазон задаваемых давлений (1-60) МПа, ПГ ±0,05%).
Методика измерений содержится в руководстве по эксплуатации СДАИ.406239.157РЭ.
Нормативные и технические документы, устанавливающие требования к датчикам давления ДСЕ 125
Технические условия СДАИ.406239.157РЭ.
Измерения, предусмотренные законодательством Российской Федерации о техническом регулировании.
| Зарегистрировано поверок | 7 |
| Поверителей | 5 |
| Актуальность данных | 08.12.2024 |
