| Номер в госреестре | 55991-13 |
| Наименование СИ | Измеритель электрохимический |
| Обозначение типа СИ | 1280С |
| Изготовитель | "Solartron Analytical UK", Великобритания |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Номер в госреестре | 55991-13 |
| Наименование СИ | Измеритель электрохимический |
| Обозначение типа СИ | 1280С |
| Изготовитель | "Solartron Analytical UK", Великобритания |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Измеритель электрохимический 1280С (далее по тексту - измеритель) предназначен для измерений напряжения постоянного тока, силы постоянного тока, импеданса, воспроизведения напряжения постоянного тока, силы постоянного тока.
Конструктивно измеритель выполнен как одноблочная конструкция. Все узлы размещены в металлическом корпусе, включая генератор тестового сигнала, 2-х канальный цифровой измеритель, анализатор импеданса, потенциостат/гальваностат, интерфейс IEEE 488/GPIB, светодиодные индикаторы, разъемы подключения.
Принцип действия измерителя основан на формировании тестового сигнала с известными метрологическими характеристиками и его анализе после прохождения через объект измерений посредством измерений его характеристик в разных точках объекта измерений. Имеется возможность построения диаграмм, сохранения результатов измерений.

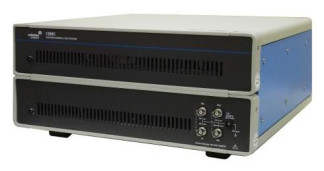

Внешний вид измерителя, место нанесения «Знака утверждения типа» и место пломбировки от несанкционированного доступа приведены на рисунке 1.
*- место нанесения наклейки «Знак утверждения типа»
**- место пломбировки от несанкционированного доступа
Рисунок 1
Метрологически значимая часть программного обеспечения (ПО) измерителя представляет собой специализированное ПО «CorrWare» и «ZPlot».
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
| Наименование ПО | Идентификационное наименование ПО | Номер версии (иден-тификаци-онный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Electrochem istry/corrosion software | CorrWare | 3.3.0.3 | b796d17b3e8ed6f9eb5ab8f 701235db0 | MD5 |
| Electrochemical impedance software | ZPlot | 3.3.0.5 | 9cf4c2bf31d212db6aa13c3 56ea5bc03 | MD5 |
Метрологически значимая часть ПО измерителя и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений и результатов измерений соответствует уровню «С» по МИ 3286-2010.
Метрологические и технические характеристики измерителя приведены в таблице 2. Таблица 2
| Наименование характеристики | Значение характеристики |
| Верхние пределы поддиапазонов измерений силы постоянного тока, мА | 0,002 0,02 0,2 2 20 200 2000 |
| Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А | ± (0,001- I + 0,0005- fa) |
| Верхние пределы поддиапазонов измерений напряжения постоянного тока, В | 0,2 2 20 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В | ± (0,001-U + 1 • 10-4) |
| Диапазон установки напряжения смещения, В | от минус 14,5 до 14,5 |
| Пределы допускаемой абсолютной погрешности установки напряжения смещения (по модулю), В: для напряжений менее 3,2 для напряжений 3,2 и более | ± (0,002-U + 2 • 10-4) ± (0,002-U + 1,6 • 10-4) |
| Диапазон установки тока смещения, А | от минус 2 до 2 |
| Пределы допускаемой абсолютной погрешности установки тока смещения, А | ± (0,002- I + 0,001- fa) |
| Диапазон измерений импеданса, мОм | от 100 до 1 • 109 |
| Пределы допускаемой абсолютной погрешности измерений импеданса (в диапазоне частот от 1 мГц до 20 кГц), Ом: для значений от 100 мОм до 10 кОм: для частот менее 1 кГц в диапазоне частот от 1 кГц включительно до 3 кГц | ± (0,005-|Z|) ± (0,015-|Z|) |
| Наименование характеристики | Значение характеристики |
| в диапазоне частот от 3 кГц включительно до 10 кГц в диапазоне частот от 10 кГц включительно до 20 кГц для значений свыше 10 кОм до 100 кОм: для частот менее 1 кГц в диапазоне частот от 1 кГц включительно до 3 кГц в диапазоне частот от 3 кГц включительно до 10 кГц в диапазоне частот от 10 кГц включительно до 20 кГц для значений свыше 100 кОм до 1 МОм: для частот менее 1 кГц | ± (0,03-|Z|) ± (0,03-|Z|) ± (0,005-|Z|) ± (0,015-|Z|) ± (0,03-|Z|) ± (0,03-|Z|) ± (0,005-|Z|) |
| Габаритные размеры (длина х ширина х высота), мм, не более | 459 х 430 х 198 |
| Масса, кг, не более | 18,5 |
| Напряжение питания от сети переменного тока частотой от 48 до 52 Гц, В | от 198 до 242 |
| Потребляемая мощность, В-А, не более | 250 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре окружающего воздуха 40 °С, % | от 10 до 30 до 95 |
| Примечания: U - измеряемое (воспроизводимое) напряжение постоянного тока, В; Ип -верхний предел поддиапазона измерений (воспроизведения) напряжения постоянного тока, В; I - измеряемая (воспроизводимая) сила постоянного тока, А; 1п - верхний предел поддиапазона измерений (воспроизведения) силы постоянного тока, А; |Z| - значение импеданса, Ом | |
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на лицевую панель измерителя в виде наклейки.
Комплект поставки включает:
- измеритель электрохимический 1280С - 1 шт.;
- кабель с разъемами BNC - 4мм штекер - 4 шт.;
- кабель с разъемами BNC - BNC - 3 шт.;
- кабель GPIB - 1 шт.;
- кабель питания - 2 шт.;
- плавкие предохранители - 1 к-т;
- зажим «крокодил» - 4 шт.;
- эксплуатационная документация - 1 к-т;
- методика поверки - 1 шт.
осуществляется по документу МП 55991-13 «Инструкция. Измеритель электрохимический 1280С фирмы «Solartron Analytical UK», Великобритания. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 27.09.2013 г.
Основные средства поверки:
- калибратор-вольтметр универсальный В1-28 (Рег. № 10759-86), диапазон измерений напряжения постоянного тока от 1 мкВ до 1000 В, пределы допускаемой относительной погрешности измерений напряжения постоянного тока до ± 0,004 %; диапазон воспроизведения напряжения постоянного тока от 0,1 мкВ до 1000 В, пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока до ± 0,004 %; диапазон измерений силы постоянного тока от 0,1 нА до 2 А, пределы допускаемой относительной погрешности измерений силы постоянного тока до ± 0,03 %;
Лист № 4 Всего листов 5
- магазин электрического сопротивления МСР Р4830/1 (Рег. № 4614-74), диапазон номинальных значений электрического сопротивления от 0,01 Ом до 12 кОм, класс точности 0,05;
- магазин сопротивления Р40101 (Рег. № 10547-86), диапазон номинальных значений электрического сопротивления от 10 кОм до 10 МОм, класс точности 0,05.
Измеритель электрохимический 1280С. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к измерителю электрохимическому 1280С
ГОСТ 8.027-2001 «Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».
ГОСТ 8.022-91 «Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1.10-16 + 30 А».
ГОСТ 8.028-86 «Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления».
Техническая документация фирмы-изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 12 |
| Поверителей | 1 |
| Актуальность данных | 18.11.2024 |
