| Номер в госреестре | 55992-13 |
| Наименование СИ | Генераторы сигналов произвольной формы |
| Обозначение типа СИ | DG5351, DG5352, DG5251, DG5252, DG5101, DG5102, DG5071, DG5072, DG5061, DG5062 |
| Изготовитель | "RIGOL Technologies, Inc.", Китай |
| Год регистрации | 2013 |
| Срок свидетельства | 19.12.2018 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы сигналов произвольной формы DG5351, DG5352, DG5251, DG5252, DG5101, DG5102, DG5071, DG5072, DG5061, DG5062 предназначены для генерирования сигналов электрического напряжения произвольной формы.
Основная область применения генераторов сигналов произвольной формы DG5351, DG5352, DG5251, DG5252, DG5101, DG5102, DG5071, DG5072, DG5061, DG5062 (далее - генераторы) - исследование и настройка радиотехнических и электротехнических устройств в лабораторных условиях.
Генераторы содержат один или два идентичных канала, имеют десять моделей, различающихся по верхней границе частотного диапазона в двух модификациях функциональных характеристик каждая - базовый - без индекса в обозначении, и с возможностью обновления программного обеспечения - индекс А - всего 24 моделей и модификаций.
Генераторы построены на принципе прямого цифрового синтеза волны напряжения заданной формы. Цифровые данные, представляющие собой цифровой эквивалент сигнала требуемой формы, с частотой дискретизации 1 ГГц последовательно считываются из памяти и поступают на вход цифро-аналогового преобразователя с разрядностью 14 бит, вырабатывающего последовательность ступеней напряжения, аппроксимирующих требуемую форму сигнала. Окончательная форма сигнала формируется сглаживанием ступенчатого напряжения фильтром нижних частот.
Генераторы вырабатывают напряжения синусоидальной, прямоугольной, пилообразной формы, белый шум, пачки импульсов и произвольной формы, получаемой последовательным считыванием из внутренней или внешней памяти последовательности произвольных цифровых величин. Во внутренней памяти генераторов заложено 14 форм сигналов специальной формы длиной от 2 до 16-10 6 точек.
Генераторы реализуют виды модуляции: AM (амплитудную), FM (частотную), PM (фазовую), широтно-импульсную (PWM), модуляция векторного сигнала (IQ), и манипуляции: амплитудную (ASK), частотную (FSK), фазовую (PSK).
Генераторы поддерживает скачкообразное изменение частоты сигналов.
Опциональный цифровой модуль позволяет генерировать смешанные сигналы.
Для всех сигналов есть возможность смещения по напряжению постоянного тока.
Все модели генераторов имеют встроенный частотомер.
Генераторы имеют четыре интерфейса: USB-host - поддержка USB-носителей, чтение расположенных на USB-носителе файлов формы или состояния сигналов, сохранение на USB-носитель данных о текущем состоянии прибора и редактированной форме сигнала, изображения с экрана монитора, USB-device и IEEE-488.2 (GPIB) - соединение и контроль генератора с ПК, LAN - подключения генератора к локальной сети и удаленного контроля.
Конструктивно генераторы выполнены в едином корпусе из пластмассы.
На передней панели расположены цветной жидкокристаллический дисплей, кнопки управления, ручка регулировки, выходные разъемы каналов, интерфейс USB-host. На задней панели расположены: входной разъем модулирующего сигнала, входной разъем внешнего опорного сигнала 10 МГц, входной разъем сигнала запуска, выходной разъем синхронизации, клемма заземления, интерфейсы USB-device, IEEE-488.2. и LAN, разъем сетевого кабеля.
Питание генераторов - от сети переменного тока.
Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка корпуса специальными наклейками, при повреждении которых остается несмываемый след. Несанкционированный доступ также может предотвращается замком, вставляемым в отверстие в задней панели (на рис. 2 отмечено линией).

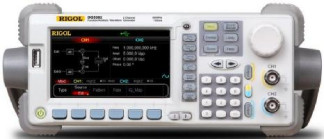

Рисунок 1. Вид генераторов спереди
Встроенное ПО реализовано аппаратно и является метрологически значимым. Метрологические характеристики нормированы с учетом влияния ПО.
Таблица 1 - Идентификационные данные программного обеспечения
| Модель | Наимено вание | Идентификационное наименование | Номер версии (идентификационный номер) | Цифровой идентификатор (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора |
| серия DG5000 | Микро программа | - | 00.01.00 | - | - |
Программное обеспечение занесено в постоянное запоминающее устройство генератора и пользователю недоступно, средства программирования или изменения метрологически значимых функций отсутствуют.
Программное обеспечение может быть установлено или переустановлено только предприятием - изготовителем или авторизованным сервисом.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010.
Таблица 2 - Основные технические характеристики
DG5352/
DG5352A/
DG5351/
DG5351A
DG5352/
DG5352A/
DG5351/
DG5351A
DG5252/
DG5252A/
DG5251/
DG5251A
DG5102/
DG5102A/
DG5101/
DG5101A
DG5072/
DG5072A/
DG5071/
DG5071A
DG5062/
DG5062A/
DG5061/
DG5061A
Модель
2/1
2/1
2/1
2/1
2/1
2/1
Число каналов
Максимальная частота, МГц
500
350
250
100
70
60
Формы сигналов
Стандартные
Произвольные
Синусоида, Меандр, Пила, Импульс, Шум
Sinc, экспонента, кардиосигнал, шум Г аусса, гаверсинус, Лоренц, двойной тон, напряжение постоянного тока_
Пределы установки частоты сигналов различной формы
Нижний предел
1 мкГц
Верхний предел
Синусоида, МГц
500
350
250
100
70
60
Меандр, МГц
120
120
120
100
70
60
Пила, МГц
5
5
5
3
3
2
Импульс, МГц
50
50
50
50
50
30
Шумы (-3 дБ)
в полосе 250 МГц
Произвольная, МГц
50
30
Пределы допускаемой абсолютной погрешности установки частоты
± 1 • 10- F уст
Характеристики выхода
Амплитуда ( выход 50 Ом)
Частота, МГц 100 250 300 350 500
5 мВ - 5 В
5 мВ - 2,5 В 5 мВ - 1 В
5 мВ - 5 В 5 мВ - 2,5 В
5 мВ - 5 В
5 мВ - 5 В
Пределы допускаемой абсолютной погрешности устан. амплитуды
± (0,01 • Uj^t + 1 мВ)
(синусоида 1 кГц, смещение 0 В, Uy^ более 10 мВ)
Неравномерность
| амплитудно-частотной | |||||
| характеристики, дБ | |||||
| До 10 МГц | ± 0,1 | ± 0,1 | ± 0,1 | ± 0,1 | ± 0,1 |
| До 60 МГц | ± 0,2 | ± 0,2 | ± 0,2 | ± 0,2 | ± 0,2 |
| До 70 МГц | ± 0,4 | ||||
| До 100 МГц | ± 0,4 | ± 0,4 | ± 0,4 | ± 0,4 | |
| До 250 МГц | ± 1,0 | ± 1,0 | ± 1,0 | ||
| До 350 МГц | ± 1,5 | ± 1,5 | |||
| До 500 МГц | ± 1,5 |
| Искажения синусоидального сигнала | |
| Коэффициент гармоник, % | 0,5 (от 10 Гц до 20 кГц,) |
| Коэффициент заполнения сигналов прямоугольной формы | |
| Частота до 10 МГц Частота 10 - 40 МГц Частота более 40 МГц | От 20,0 до 80,0 % от 40,0 до 60,0 % 50,0 % (фиксированный) |
| Пилообразный сигнал | |
| Симметричность | От 0 % до 100 % |
| Нелинейность | не более ± 0,005 |
| Меандр | |
| Коэффициент заполнения До 10 МГц от 10 МГц до 40 МГц более 40 МГц | От 20,0 до 80,0 % от 40,0 до 60,0 % 50,0 % (фиксированный) |
| Асимметрия | 1 % цикла + 5 нс |
| Время нарастания/спада | 2,5 нс 3 нс 4 нс |
| Частотомер | |
| Функции | Частота, период, ширина, импульса, коэффициент заполнения |
| Диапазон частот | 1 мкГц - 500 M^ |
| Ширина импульса, нс | Более 5 |
| Коэф. заполнения, % | 0 -100 |
| Частота опорного сигнала синхронизации | 10 M^ ± 50 Гц |
Примечание: F уст - установленная частота
иуст - амплитуда установленного напряжения Таблица 3 - Общие технические характеристики_
| Дисплей | LCD TFT, 4,3”, разрешение 480*27 |
| Интерфейсы | USB-host (2 шт.) USB-device (1 шт.), GPIB (1 шт.), LAN (1 шт.) |
| Питание: Напряжение, В Частота, Гц Потребляемая мощность, Вт | 100 - 127 или 100 - 240 45 - 440 Гц Менее 125 |
| Рабочие условия Температура, °С Относительная влажность, % | от 0 до + 40 Менее 90 при температуре менее 35 °С Менее 60 при температуре менее 40 С |
| Габаритные размеры, мм ширина х высота х глубина | 230 * 106 * 501 |
| Масса, кг | 4,3 |
Основной комплект
1. Генератор...................................................................................................................1 шт.
2. Кабель питания.........................................................................................................1 шт.
3. Кабель USB типа CB-USB......................................................................................1 экз.
4. Кабель BNC типа CB-BNC-BNC-1 ......................................................................1 экз.
5. Кабель от SMB(F) к BNC(M), 1м........................................................................... 1 шт.
6. Краткое руководство............................................................................................... 1 экз.
7. CD-диск с руководством пользователя и программным обеспечением............1 экз.
8. Методика поверки...................................................................................................1 экз.
9. Карта гарантийного обслуживания........................................................................1 экз.
осуществляется по документу МП 55992-13 «Генераторы сигналов произвольной формы серии DG5351, DG5352, DG5251, DG5252, DG5101, DG5102, DG5071, DG5072, DG5061,
DG5062.Методика поверки», утвержденному ФГУП «ВНИИМС» 6 августа 2013 г.
Средства поверки: осциллограф цифровой запоминающий WaveJet 352-А (Госреестр 40908-09, частотомер электронно-счетный Ч3-64 (Госреестр 9135-83), вольтметр универсальный В7-54/3 (Госреестр 15250-12), измеритель нелинейных искажений С6-12 (Госреестр 10737-86).
Методики (методы) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к генераторам сигналов произвольной формы DG5351, DG5352, DG5251, DG5252, DG5101, DG5102, DG5071, DG5072, DG5061, DG5062
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
2. ГОСТ Р 8.761-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений импульсного электрического напряжения».
3. ГОСТ Р 8.562-2007 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний».
4. Техническая документация фирмы-изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
