Блоки измерительные ваттметров пиковой мощности 8990B, 55994-13

Назначение

Блоки измерительные ваттметров пиковой мощности 8990B (далее - блоки измерительные) предназначены для измерений средней, пиковой и мгновенной мощности ВЧ и СВЧ колебаний в коаксиальных трактах в комплекте с измерительными преобразователями, а также измерений временных характеристик сигналов.

Описание

Принцип действия блоков измерительных основан на аналого-цифровом преобразовании входного сигнала: с частотой дискретизации 0,1 ГГц или 1 ГГц при анализе сигнала с выхода измерительного преобразователя; с частотой дискретизации 20 ГГц при анализе низкочастотных сигналов, их последующей цифровой обработки; измерении амплитудных и временных характеристик, записи сигнала во встроенное ПЗУ (до 2000000 выборок), а также визуализации результатов измерений на экране блока измерительного. В случае анализа сигнала с помощью измерительного преобразователя блок измерительный осуществляет вычисление значений энергетических и временных характеристик входного СВЧ сигнала, измеряемого преобразователем, с учетом калибровочных коэффициентов преобразователя. Встроенная ЭВМ блока измерительного осуществляет управление работой узлов и составных частей блока измерительного, обработку результатов измерений с учетом параметров внешних преобразователей, представление на экране блока измерительной информации и обмен данными с другими устройствами.

Конструктивно блок измерительный представляет собой моноблок, на передней панели которого расположены органы управления, жидкокристаллический индикаторный экран, 2 входа для подключения измерительных преобразователей и 2 входа для подключения источников низкочастотных сигналов, выход сигнала калибратора, а также соединители для подключения USB устройств. На правой боковой панели расположены вспомогательные соединители для подключения к LAN, внешним запоминающим устройствам, выходы опорного генератора и триггеров, разъем для подключения кабеля питания.

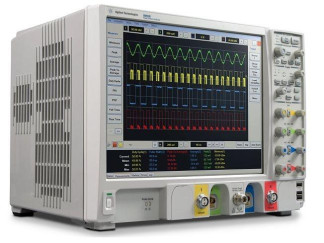

Внешний вид блока измерительного, место нанесения маркировки, место пломбировки от несанкционированного доступа и место нанесения знака утверждения приведены на рисунках 1 и 2.

При оформлении внешнего вида блоков измерительных могут использоваться логотипы компаний «Agilent Technologies» или «Keysight Technologies».

Блоки измерительные совместимы с измерительными преобразователями N1923A или N1924A.

Программное обеспечение

Программное обеспечение (далее - ПО) блока измерительного представляет собой приложение, работающее в среде ОС Windows XP Professional, установленной на встроенную ЭВМ блока измерительного.

Встроенное ПО приложения идентифицируется непосредственно, как исполняемый файл, во внутренней программной среде блока измерительного при помощи специальных программ-идентификаторов (позволяющих рассчитывать значение контрольной суммы). Производителем не предусмотрен иной способ идентификации программного и микропрограммного обеспечения.

Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений. Метрологически значимая часть встроенного микропрограммного ПО записана на жесткий диск встроенного компьютера.

Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.

Таблица 1

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню

«А» по МИ 3286 - 2010.

Технические характеристики

Метрологические и технические характеристики блока измерительного приведены в таблице 2.

Таблица 2

Знак утверждения типа

наносится в верхнем левом углу Руководства по эксплуатации блоков измерительных типографским или компьютерным способом и на корпус блока измерительного в виде наклейки.

Комплектность

В комплект поставки входят:

-    блок измерительный ваттметра пиковой мощности 8990B - 1 шт.;

-    кабель питания - 1 шт.;

-    манипулятор типа «мышь» - 1 шт.;

-    клавиатура - 1 шт.;

-    компьютерное перо (стилус) - 1 шт.;

-    гибкий коаксиальный кабель с BNC соединителями (50 Ом) - 2 шт.;

-    комплект эксплуатационной документации - 1 шт.;

-    CD-диск с программным обеспечением - 1 шт.;

-    руководство по эксплуатации - 1 шт.;

-    методика поверки - 1 шт.;

-    паспорт - 1 шт.

Поверка

осуществляется в соответствии с документом МП 55994-13 «Инструкция. Блоки измерительные ваттметров пиковой мощности 8990B. Методика поверки» утвержденным первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в ноябре 2013 г.

Основные средства поверки:

-    генератор сигналов специальной формы 33250А (рег. № 52150-12): диапазон установки частоты прямоугольного сигнала от 1 мкГц до 80 МГц, диапазон установки коэффициента заполнения в диапазоне частот до 25 МГц от 20 до 80 %, в диапазоне частот свыше 25 МГц до 50 МГц от 40 до 60 %, свыше 50 МГц 50 %, длительность фронта и среза прямоугольного сигнала не более 8 нс, диапазон установки размаха напряжения на нагрузке 50 Ом от 0,01 до 10 В;

-    генератор сигналов E8257D (рег. № 53941-13): диапазон частот от 250 кГц до 40 ГГц, пределы допускаемой относительной погрешности частоты опорного генератора (за 1 год): ± 3 • 10 , шаг установки частоты 0,001 Гц, пределы установки мощности выходного сигнала от минус 135 до 12 дБ отн. 1 мВт, пределы абсолютной погрешности установки мощности выходного сигнала ± 1 дБ при мощностях выходного сигнала более минус 70 дБ отн. 1 мВт;

-    частотомер электронно-счетный 53152А (рег. № 26949-10): диапазон измерений частоты от 10 Гц до 46 ГГц; пределы основной допускаемой абсолютной погрешности измерений частоты при работе от внутреннего генератора ± (F10-7 + AF), где F - частота сигнала, AF - разрешение по частоте, пределы относительной погрешности измерений частоты ± 10-6;

-    стандарт частоты рубидиевый FS 725 (рег. № 31222-06): пределы допускаемой относительной погрешности частоты: ± 5 • 10-11 (при выпуске из производства); ± 5 • 10-11 (за месяц); ± 5 • 10-10 (за 1 год);

-    измеритель мощности с блоком измерительным E4418B и измерительным преобразователем Е4412А (рег. № 38915-08): диапазон измеряемых значений мощности от минус 70 до 20 дБ исх. 1 мВт, пределы допускаемой относительной погрешности измерений мощности ± 6 % в диапазоне измеряемых значений от минус 70 до 10 дБ исх. 1 мВт, ± 8 % в диапазоне измеряемых значений от 10 до 20 дБ исх. 1 мВт, диапазон рабочих частот от 50 до 18 ГГц;

-    мультиметр цифровой 34410А (рег. № 43805-11), диапазон измерений постоянного напряжения до 1 кВ, пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока ± (0,00005 • Ци + 0,000035 • Цп) в диапазоне измеряемых значений напряжения до 100 мВ, ± (0,000035 • Ци + 0,000007 • Цп) в диапазоне измеряемых значений напряжения до 1 В, ± (0,00003 • Ци + 0,000005 • Цп) в диапазоне измеряемых значений напряжения до 10 В, ± (0,00004 • Ци + 0,000006 • Цп) в диапазоне измеряемых значений напряжения до 1000 В, где Ци - измеренное значение, Цп - предел измерений, диапазон измерений сопротивления постоянному току до 1000 МОм, пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току ± (0,0001 • Rji + 0,00004 • Rji) в диапазоне значений до 100 Ом, ± (0,00012 • Яи + 0,00001 • Rji) в диапазоне значений до 1 МОм, где Яи - результат измерений, Rn - предел измерений;

-    источник питания постоянного тока 6614С (рег. № 39237-08), диапазон устанавливаемых напряжений постоянного тока на выходе до 100 В, пределы допускаемой погрешности установки выходного напряжения ± (0,0005 • Цуст + 50 мВ), где Цуст -устанавливаемое значение напряжения;

-    осциллограф цифровой 9104А (рег. № 45686-10), полоса пропускания не менее 1 ГГц, пределы допускаемого значения погрешности коэффициента отклонения ± 2%, пределы допускаемой относительной погрешности установки коэффициента развертки ± 0,9 • 10-6;

-    набор мер коэффициентов передачи и отражения 85054B (рег. № 53566-13), пределы допускаемой абсолютной погрешности измерений глубины погружения контакта соединителей вилка и розетка ± 0,00127 мм, пределы допускаемых значений погрешности воспроизведения глубины погружения контакта ± 0,0762 мм;

-    делитель мощности 11667А, рабочий диапазон частот от 0 до 18 ГГц, вносимое ослабление 7 дБ, пределы допускаемой погрешности деления входного сигнала в диапазоне частот до 4 ГГц ± 0,15 дБ;

-    измерительный преобразователь N1923A или N1924A;

-    ваттметр поглощаемой мощности М3-54 (рег. № 7058-79), аттестованного в качестве рабочего эталона 1-го разряда на частотах 50 МГц и 1,05 ГГц и значении поглощаемой мощности 1 мВт с погрешностью аттестации по коэффициенту калибровки не более 0,4% и 0,6% соответственно.

Сведения о методах измерений

Блоки измерительные ваттметров пиковой мощности 8990B. Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к блокам измерительным ваттметров пиковой мощности 8990B:

1    ГОСТ 13317-89 Элементы соединения СВЧ трактов электронных измерительных приборов. Присоединительные размеры.

2    Техническая документация изготовителя.

Лист № 7 Всего листов 7

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
