Пробники дифференциальные высоковольтные P5205A, 55996-13

Карточка СИ

Номер в госреестре	55996-13
Наименование СИ	Пробники дифференциальные высоковольтные
Обозначение типа СИ	P5205A
Изготовитель	"Tektronix, Inc.", США
Год регистрации	2013
Срок свидетельства	26.10.2024
МПИ (интервал между поверками)	1 год

Назначение

Пробники дифференциальные высоковольтные P5205A (далее - пробники) предназначены для измерений и передачи амплитудных и временных параметров высоковольтных электрических сигналов.

Описание

Конструктивно пробник выполнен в виде кабеля с блоком компенсации, входными проводами, зажимами и интерфейсом подключения к осциллографу.

Принцип действия основан на согласовании различных электрических сопротивлений источника сигнала и осциллографа.

По условиям эксплуатации пробники удовлетворяют требованиям группы 3 по ГОСТ 22261-94 с диапазоном рабочих температур от 10 до 30 °С и относительной влажностью окружающего воздуха от 30 до 80 % при температуре 25 °С без предъявления требований по механическим воздействиям.

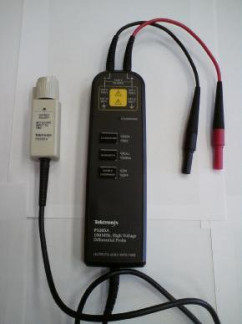

Внешний вид пробника с указанием места нанесения знака утверждения типа и защиты от несанкционированного доступа в виде пломбировки корпуса приведены на рисунке 1.

Наименование характеристики	Значение характеристики
Рабочий диапазон частот, МГц	от 0 до 100
Коэффициенты деления	500:1; 50:1
Пределы допускаемой погрешности коэффициента деления на постоянном токе, %	± 3
Рабочий диапазон входных напряжений в дифференциальном режиме, кВ	от минус 1,3 до 1,3; от минус 0,13 до 0,13
Уровень подавления синфазной помехи на постоянном токе напряжением 500 В, дБ, не менее	70
Габаритные размеры (длина х ширина х высота), мм, не более	185х 66 х 32
Длина соединительного кабеля, м, не менее	1,8
Масса пробника в футляре, кг, не более	1,42

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель корпуса пробники в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность

Комплект поставки пробника включает:

- пробник - 1 шт.;

- комплект принадлежностей - 1 комплект;

- комплект эксплуатационной документации - 1 комплект;

- методика поверки - 1 шт.

Поверка

осуществляется в соответствии с документом МП 55996-13 «Инструкция. Пробники дифференциальные высоковольтные P5205A фирмы «Tektronix, Inc.», США. Методика поверки», утвержденным руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 14 ноября 2013 года.

Основные средства поверки:

- калибратор универсальный 9100Е (рег. № 25985-09): диапазон воспроизведения напряжения постоянного тока от минус 500 до 500 В, пределы допускаемой относительной погрешности установки напряжения ± 0,075 %;

- осциллограф цифровой запоминающий WaveJet 322 (рег. № 40908-09): входное сопротивление делителя не менее 1 МОм, входное напряжение с делителем не менее 100 В, коэффициент развертки от 2 нс/деление до 50 с/деление, полоса пропускания от 0 до 200 МГц.

Сведения о методах измерений

«Пробники дифференциальные высоковольтные P5205A». Паспорт.

Нормативные и технические документы, устанавливающие требования к пробникам дифференциальным высоковольтным P5205A

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин».

ГОСТ Р 8.562-2007 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний».

Техническая документации фирмы - изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
