Пробники высоковольтные P6015A, 55997-13

Назначение

Пробники высоковольтные P6015A (далее - пробники) предназначены для измерений и передачи амплитудных и временных параметров высоковольтных электрических сигналов.

Описание

Конструктивно пробник выполнен в виде кабеля с измерительной головкой и блоком компенсации, входными проводами, зажимами и интерфейсом подключения к осциллографу.

Принцип действия основан на согласовании различных электрических сопротивлений источника сигнала и осциллографа.

По условиям эксплуатации пробники удовлетворяют требованиям группы 3 по ГОСТ 22261-94 с диапазоном рабочих температур от 10 до 30 °С и относительной влажностью окружающего воздуха от 30 до 80 % при температуре 25 °С без предъявления требований по механическим воздействиям.

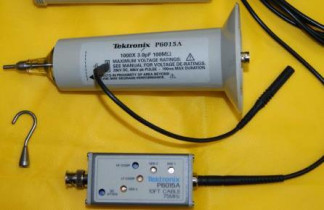

Внешний вид пробника с указанием места нанесения знака утверждения типа и защиты от несанкционированного доступа в виде пломбировки винта крепления корпуса блок компенсации приведены на рисунке 1.

Знак утверждения типа

Знак утверждения типа наносится на боковую панель корпуса пробника в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность

Комплект поставки пробника включает:

-    пробник - 1 шт.;

-    комплект принадлежностей - 1 комплект;

-    комплект эксплуатационной документации - 1 комплект;

-    методика поверки - 1 шт.

Поверка

осуществляется в соответствии с документом МП 55997-13 «Инструкция. Пробники высоковольтные P6015A фирмы «Tektronix, Inc.», США. Методика поверки», утвержденным ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 14 ноября 2013 года.

Основные средства поверки:

-    калибратор универсальный 9100Е (рег. № 25985-09): диапазон воспроизведения напряжения постоянного тока от 0 до 1050 В, пределы допускаемой относительной погрешности установки напряжения ± 0,075 %;

-    осциллограф цифровой запоминающий WaveJet 322 (рег. № 40908-09): входное сопротивление делителя не менее 1 МОм, входное напряжение с делителем не менее 100 В, коэффициент развертки от 2 нс/деление до 50 с/деление, полоса пропускания от 0 до 200 МГц.

Сведения о методах измерений

«Пробники высоковольтные P6015A». Паспорт.

Нормативные и технические документы, устанавливающие требования к пробникам высоковольтным P6015A

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин».

ГОСТ Р 8.562-2007 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний».

Техническая документации фирмы - изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
