| Номер в госреестре | 56011-13 |
| Наименование СИ | Генераторы сигналов произвольной формы |
| Обозначение типа СИ | DG1022, DG1012, DG1022A, DG1022U, DG1022Z |
| Изготовитель | "RIGOL Technologies, Inc.", Китай |
| Год регистрации | 2013 |
| Срок свидетельства | 19.12.2018 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Генераторы сигналов произвольной формы DG1022, DG1012, DG1022A, DG1022U, DG1022Z предназначены для воспроизведения сигналов электрического напряжения произвольной формы.
Основная область применения генераторов сигналов произвольной формы DG1022, DG1012, DG1022A, DG1022U, DG1022Z (далее - генераторы) - исследование и настройка радиотехнических и электротехнических устройств в лабораторных условиях.
Модели генераторов различаются числом каналов и диапазоном частот.
Генераторы построены на принципе прямого цифрового синтеза волны напряжения заданной формы. Цифровые данные, представляющие собой цифровой эквивалент сигнала требуемой формы, с частотой дискретизации 100 МГц последовательно считываются из памяти и поступают на вход цифро-аналогового преобразователя с разрешением 14 бит (первый канал) или 10 бит (второй канал), вырабатывающего последовательность ступеней напряжения, аппроксимирующих требуемую форму сигнала с длиной записи до 4000 точек (первый канал) или 1000 точек (второй канал). Ступенчатое напряжение сглаживается фильтром нижних частот, в результате чего формируется окончательная форма сигнала.
Генераторы реализуют виды модуляции: амплитудную (AM), частотную непрерывную (FM), частотную двоичную (FSK), фазовую (PM).
Для всех сигналов есть возможность смещения по напряжению постоянного тока.
Генераторы имеют встроенный частотомер.
Генераторы имеют интерфейсы:
USB-host - поддержка USB-носителей, чтение с USB-носителя файлов формы или состояния сигналов, сохранение на USB-носитель данных о текущем состоянии прибора и редактированной форме сигнала, изображения с экрана монитора.
USB-device - соединение и контроль генератора с персональным компьютером.
LAN - подключения генератора к локальной сети и удаленного контроля.
Конструктивно генераторы выполнены в едином корпусе из пластмассы.

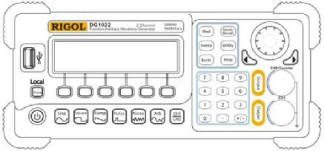

На передней панели расположены цветной жидкокристаллический дисплей, кнопки управления, ручка регулировки, выходные разъемы каналов, интерфейс USB-host. На задней панели расположены: входной разъем модулирующего сигнала, входной разъем внешнего опорного сигнала 10 МГц, входной разъем сигнала запуска, выходной разъем синхронизации, клемма заземления, интерфейсы USB-device, разъем сетевого кабеля.
Питание генераторов - от сети переменного тока.
Для предотвращения несанкционированного доступа к внутренним частям прибора на соединение передней и задней частей корпуса наносятся наклейки, при повреждении которых остается несмываемый след.
Встроенное ПО реализовано аппаратно и является метрологически значимым. Метрологические характеристики нормированы с учетом влияния ПО.
Таблица 1 - Идентификационные данные программного обеспечения
| Модель | Наимено вание | Идентифи кационное наименова ние | Номер версии (идентификационный номер) | Цифровой идентификатор (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора |
| DG1022 | MQX | DG1022 Program | 00.02.00.06.00. 02.06 | - | - |
Программное обеспечение занесено в постоянное запоминающее устройство генератора и пользователю недоступно, средства для программирования или изменения метрологически значимых функций отсутствуют.
Программное обеспечение может быть установлено или переустановлено только предприятием - изготовителем или авторизованным сервисом.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010.
Таблица 2 - основные технические характеристики
| Модель | DG1012 | DG1022 DG1022Z | DG1022A DG1022U | |||
| Число каналов | 1 | 2 | ||||
| Форма сигнала | Пределы установки частоты | |||||
| Синус | 1 мкГц -15 МГц | 1 мкГ ц - 20 МГ ц | 1 мкГц - 25 МГц | |||
| Прямоугольная | 1 мкГ ц - 4 МГ ц | 1 мкГ ц - 5 МГ ц | ||||
| Треугольная | 1 мкГц -150 кГц | |||||
| Импульс | 500 мГц - 2 МГц | 500 мкГ ц - 3 МГ ц | ||||
| Шум (-3 дБ) | в полосе частот 1 мкГ ц - 5 МГ ц | |||||
| Произвольная | 1 мкГ ц - 4 МГ ц | 1 мкГ ц - 5 МГ ц | ||||
| Пределы допускаемой основной относительной погрешности установки частоты ± 1 • 10-4 | ||||||
| Пределы допускаемой дополнительной относительной погрешности установки частоты от изменения окружающей температуры ± 5 • 10-6/ 0С | ||||||
| Максимальная двойная амплитуда, В | ||||||
| Выход 50 Ом Выход высокоомный | Канал 1 2 мВ - 10 В 4 мВ - 20 В | Канал 2 2 мВ - 3 В 4 мВ - 6 В | ||||
| Пределы допускаемой абсолютной погрешности установки амплитуды | ||||||
| Синусоида 1 кГц | ± (0,01 • иуст + 1 мВ) (смещение 0 В, иуст более 10 мВ) | |||||
| Неравномерность амплитудной характеристики, дБ (синус, выход 50 Ом) | ||||||
| Частота | Ниже 100 кГц | 100 кГц-5 МГц | 5 МГц -20 МГц | |||
| Канал 1 Канал 2 | ± 0,1 ± 0,1 | ± 0,15 ± 0,15 | ± 0,3 ± 0,3 | |||
| Искажения синусоидального сигнала | ||||||
| Коэффициент гармоник, % | 0,2 (10 Гц-20 кГц) | |||||
| Пилообразный сигнал | ||||||
| Нелинейность (1 кГц, симметрия 100 %) | не более ± 0,001 | |||||
| Симметричность, % | От 0 до 100 | |||||
| Импульсный сигнал | ||||||
| Длительность | От 20 нс до 2000 с | |||||
| Погрешность длит. | 1 • 10-4 Т + 6 нс | |||||
| Время нарастания/ спада (напряж. 1 В) | Не более 20 нс | |||||
| Выброс на вершине (напряж. 1 В) | Не более ± 50 мВ | |||||
| Коэффициент заполнения сигналов прямоугольн. формы, % | 20 - 80 (частота 1 мкГц - 3 МГц) 40 - 60 (частота 3 МГц- 4 МГц) 50 (частота 4 МГц - 5 МГц) | |||||
| Асимметрия | 1% + 20 нс (коэффициент заполнения 50 %) | |||||
| Частотомер | ||||||
| Измеряемые величины | частота, цикл, длительность, скважность | |||||
| Пределы измерения частоты | 100 мГц - 200 МГц | |||||
Обозначения: иуст - установленная амплитуда напряжения Т - длительность импульса
| Габаритные размеры, мм (ширина х высота х длина) | 232 х 108 х 288 |
| Масса, кг | 2,65 |
| Дисплей | LCD TFT, 7", RGB, разрешение 256 x 64 |
| Интерфейсы | USB-host, USB-device |
| Питание | |
| Напряжение, В | 100-240 |
| Частота, Гц | 45-440 |
| Потребляемая мощность, Вт | 40 |
| Рабочие условия | |
| Температура, °С | от 10 до + 40 |
| Относительная влажность,% | до 90 при температуре 35 °С |
| до 60 при температуре 40 °С |
Знак утверждения типа наносят типографским способом на обложку руководства по эксплуатации и на корпус генераторов в виде наклейки.
1. Генератор .................................................................................................................. 1 шт.
2. Кабель питания.........................................................................................................1 шт.
3. Кабель USB..............................................................................................................1 экз.
4. Брошюра «Быстрое ознакомление».......................................................................1 экз.
5. CD-диск с руководством пользователя и программным обеспечением............1 экз.
6. Методика поверки...................................................................................................1 экз.
7. Карта гарантийного обслуживания.......................................................................1 экз.
осуществляется по документу МП 56011-13 «Генераторы сигналов произвольной формы DG1022, DG1012, DG1022A, DG1022U, DG1022Z. Методика поверки», утвержденному ФГУП «ВНИИМС»
6 августа 2013 г.
Средства поверки: осциллограф цифровой запоминающий WaveJet 352-А (Госреестр 40908-09, частотомер электронно-счетный Ч3-64 (Госреестр 9135-83), вольтметр универсальный В7-54/3 (Госреестр 15250-12), измеритель нелинейных искажений С6-12 (Госреестр 10737-86).
Методики (методы) измерений приведены в руководстве по эксплуатации генераторов.
Нормативные и технические документы, устанавливающие требования к генераторам сигналов произвольной формы DG1022, DG1012, DG1022A, DG1022U, DG1022Z
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие техниче
ские условия».
2. ГОСТ Р 8.761-2011 "Государственная система обеспечения единства измерений. Государствен
ная поверочная схема для средств измерений импульсного электрического напряжения".
3. ГОСТ Р 8.562-2007 Государственная система обеспечения единства измерений. Государствен
ная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 1057 |
| Поверителей | 84 |
| Актуальность данных | 16.11.2024 |
