Назначение
Генераторы сигналов произвольной формы DG4202, DG4162, DG4102, DG4072, DG4062 (далее - генераторы) предназначены для воспроизведения сигналов электрического напряжения произвольной формы.
Описание
Основная область применения генераторов - исследование и настройка радиотехнических и электротехнических устройств в лабораторных условиях.
Генераторы выпускаются в 15 модификациях, отличающихся диапазоном частот, функцией генерирования кодовых последовательностей (модификации с индексом «А»), доступом к встроенному ПО (с индексом «Е»).
Генераторы построены на принципе прямого цифрового синтеза напряжения заданной формы. Цифровые данные, представляющие собой цифровой эквивалент сигнала требуемой формы, с частотой дискретизации 500 МГц последовательно считываются из внутренней или внешней памяти и поступают на вход цифро-аналогового преобразователя с разрешением 14 бит, вырабатывающего последовательность ступеней напряжения, аппроксимирующих требуемую форму сигнала с длиной записи до 16000 точек. Ступенчатое напряжение сглаживается фильтром нижних частот, в результате чего формируется окончательная форма сигнала.
Генераторы вырабатывают напряжения синусоидальной, прямоугольной, пилообразной формы, белый шум, пачки импульсов и напряжение произвольной формы.
Генераторы реализуют свипирование, формирование четных и нечетных гармоник синусоидального сигнала до 16 порядка и модуляцию аналогового и цифрового сигналов следующих видов: AM (амплитудную), FM (частотную), PM (фазовую), PWM, QPSKAM, и манипуляции: ASK, FSK, PSK, BPSK, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK.
Для всех сигналов есть возможность смещения по напряжению постоянного тока.
Все модели генераторов имеют встроенный частотомер.
Генераторы имеют интерфейсы: USB-host - поддержка USB-носителей, чтение расположенных на USB-носителе файлов формы или состояния сигналов, сохранение на USB-носитель данных о текущем состоянии прибора и редактированной форме сигнала, изображения с экрана монитора, USB-device - соединение и контроль генератора с ПК, LAN
- подключения генератора к локальной сети и удаленного контроля.
Конструктивно генераторы выполнены в едином корпусе из пластмассы.
На передней панели расположены цветной жидкокристаллический дисплей, кнопки управления, ручка регулировки, выходные разъемы каналов, интерфейс USB-host . На задней панели расположены: входной разъем модулирующего сигнала, входной разъем внешнего опорного сигнала 10 МГц, входной разъем сигнала запуска, выходной разъем синхронизации, клемма заземления, интерфейсы USB-device и LAN, разъем сетевого кабеля.
Питание генераторов - от сети переменного тока.
Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка корпуса специальными наклейками, при повреждении которых остается несмываемый след. На задней панели также имеется гнездо подключения замка Кенсингтона, (на рис. 2 отмечено белым кругом).

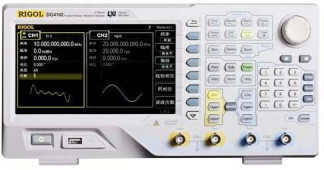

Рисунок 1. Вид генераторов спереди.
Программное обеспечение
Таблица 1 - Идентификационные данные программного обеспечения
Модель
|
Наимено
вание
|
Идентификационное наименование
|
Номер версии (идентификационный номер)
|
Цифровой идентификатор (контрольная сумма исполняемого кода)
|
Алгоритм
вычисления
цифрового
идентификатора
|
серия
DG4000
|
Микро
программа
|
-
|
00.01.16
|
-
|
-
|
Программное обеспечение занесено в постоянное запоминающее устройство генератора и пользователю недоступно, средства программирования или изменения метрологически значимых функций отсутствуют.
Программное обеспечение может быть установлено или переустановлено только предприятием - изготовителем или авторизованным сервисом.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010.
Таблица 2 - основные технические характеристики
Модель
|
DG4202/
DG4202A/
DG4202E
|
DG4162/
DG4162A/
DG4162E
|
DG4102/
DG4102A/
DG4102E
|
DG4072/
DG4072A/
DG4072E
|
DG4062/
DG4062A/
DG4062E
|
Количество каналов
|
2
|
2
|
2
|
2
|
2
|
Форма сигнала
|
Стандартные сигналы
|
Синусоидальный, гармонические составляющие, прямоугольный, пилообразный, импульсный, шум
|
Сигналы произвольной формы
|
Sinc, экспоненциальный, кардиотонический, Г аусса, Лоренца, гаверсинуса, двойной тон, напряжение постоянного тока
|
Верхний предел установки частоты сигналов различной формы, МГц (нижний - 1 мкГц)
|
Синусоидальный
|
200
|
160
|
100
|
70
|
60
|
Меандр
|
50
|
50
|
40
|
30
|
25
|
Пилообразный
|
50
|
4
|
3
|
2
|
1
|
Импульсный
|
50
|
40
|
25
|
20
|
15
|
Гармонический
|
100
|
80
|
50
|
35
|
30
|
Шумы (-3dB) в полосе
|
125
|
120
|
80
|
60
|
60
|
Произвольная форма
|
50
|
40
|
25
|
20
|
15
|
Пределы допускаемой абсолютной погрешности установки частоты *
|
± 2 • 10-6 F уст
|
Выходной сигнал, максимальная двойная амплитуда (выход 50 Ом)
|
Частота от 0 до 20 МГц Частота от 0 до 70 МГц Частота от 0 до 100 МГц Частота от 0 до 120 МГц Частота от 0 до 200 МГц
|
1 мВ - 10 В 1 мВ - 5 В
1 мВ - 2,5 В 1 мВ - 1,0 В
|
1 мВ - 10 В 1 мВ - 5 В 1 мВ - 2,5 В
|
1 мВ - 10 В 1 мВ- 5 В
|
Пределы допускаемой абсолютной погрешности установки амплитуды
|
Синусоида, 1 кГц
|
±(0,01 • иуст + 2 мВ) (смещение 0 В, иуст более 10 мВ)
|
Неравномерность амплитудной характеристики, дБ (синус, выход 50 Ом)
|
Частота 10 МГц Частота 60 МГц Частота 70 МГц Частота 100 МГц Частота 160 МГц Частота 200 МГц
|
± 0,1 ± 0,2
± 0,4 ± 0,8 ± 1
|
± 0,1 ± 0,2
± 0,4
|
± 0,1 ± 0,2 ± 0,4
|
± 0,1 ± 0,2
|
Искажения синусоидального сигнала
|
Коэффициент гармоник, %
|
0,1 (10 Гц - 20 кГц)
|
Пилообразный сигнал
|
Нелинейность (1 кГц, 1 В, симметрия 100 %)
|
не более 1 %
|
Симметричность, %
|
От 0 до 100
|
Импульсный сигнал
|
Период повторения
|
От 20 нс до 600 с
|
От 25 нс до 600 с
|
От 40 нс до 600 с
|
От 50 нс до 600 с с
|
От 66,7 нс до 600 с
|
Длительность импульса
|
Не менее 9 нс
|
Не менее 10 нс
|
Не менее 12 нс
|
Не менее 15 нс
|
Не менее 18 нс
|
Время нарастания/спада
|
5 нс
|
5 нс
|
7 нс
|
9 нс
|
11 нс
|
Выброс на вершине (напряжение 1 В)
|
± 30 мВ
|
Коэффициент заполнения сигналов прямоугольной формы, %
частота менее 10 МГц частота от 10 до 40 МГц частота более 40 МГц
|
От 20,0 до 80,0 от 40,0 до 60,0 50,0 (фиксированный)
|
Частотомер
|
Функции
|
Частота, период, длительность импульса, коэффициент заполнения
|
Диапазон частот
|
1 мГц - 200 ЫГц
|
Длительность импульса
|
Не менее 20 нс
|
Коэффициент заполнения
|
0 -100 %
|
Частота опорного сигнала синхронизации
|
10 МГц ± 50 Гц
|
Примечания: F^ _ установленная частота
иуст - амплитуда установленного напряжения
* - при температуре от 18 до 28 ОС
Таблица 3 _ Общие технические характеристики
Выход синхронизации
|
TTL, 50 Ом, 2 МГц
|
Дисплей
|
LCD TFT, 7”, RGB, разрешение 800 х 480
|
Интерфейсы
|
USB-host, USB-device, LAN
|
Питание Напряжение, В Частота, Гц
Потребляемая мощность, Вт
|
100-240
45-440
50
|
Рабочие условия Температура, °С Относительная влажность, %
|
от 0 до + 40 до 90 при температуре 35 °С до 60 при температуре 40 °С
|
Габаритные размеры, мм (ширинахвысотахглубина)
|
313 х 160,7 х116,7
|
Масса, кг
|
3,2
|
Знак утверждения типа
Знак утверждения типа наносят типографским способом на титульный лист руководства по эксплуатации и на корпус генераторов в виде наклейки.
Основной комплект
1. Генератор..................................................................................................................1 шт.
2. Кабель питания.........................................................................................................1 шт.
3. Кабель USB типа CB-USB.......................................................................................1 экз.
4. Кабель BNC типа CB-BNC-BNC-1 .......................................................................1 экз.
5. Краткое руководство................................................................................................ 1 экз.
6. CD-диск с руководством пользователя и программным обеспечением.............1 экз.
7. Методика поверки....................................................................................................1 экз.
8. Карта гарантийного обслуживания........................................................................1 экз.
Поверка
осуществляется по документу МП 56012-13 «Генераторы сигналов произвольной формы DG4202, DG4162, DG4102, DG4072, DG4062. Методика поверки», утвержденному ФГУП «ВНИИМС» 06 августа 2013 г.
Средства поверки: осциллограф цифровой запоминающий WaveJet 352-А (Госреестр 40908-09, частотомер электронно-счетный Ч3-64 (Госреестр 9135-83), вольтметр универсальный В7-54/3 (Госреестр 15250-12), измеритель нелинейных искажений С6-12 (Госреестр 10737-86).
Сведения о методах измерений
Методики (методы) измерений приведены в руководстве по эксплуатации генераторов.
Нормативные и технические документы, устанавливающие требования к генераторам сигналов произвольной формы DG4202, DG4162, DG4102, DG4072, DG4062
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие тех
нические условия».
2. ГОСТ Р 8.761-2011 "Государственная система обеспечения единства измерений. Госу
дарственная поверочная схема для средств измерений импульсного электрического напряжения".
3. ГОСТ Р 8.562-2007 Государственная система обеспечения единства измерений. Госу
дарственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.
4. Техническая документация фирмы-изготовителя.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
