| Номер в госреестре | 56013-13 |
| Наименование СИ | Генераторы сигналов произвольной формы |
| Обозначение типа СИ | DG1032Z, DG1042Z, DG1052Z, DG1062Z, DG1072Z и DG1082Z |
| Изготовитель | "RIGOL Technologies, Inc.", Китай |
| Год регистрации | 2013 |
| Срок свидетельства | 19.12.2018 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Генераторы сигналов произвольной формы DG1032Z, DG1042Z, DG1052Z, DG1062Z, DG1072Z и DG1082Z предназначены для воспроизведения сигналов электрического напряжения произвольной формы.
Основная область применения генераторов сигналов произвольной формы DG1032Z, DG1042Z, DG1052Z, DG1062Z, DG1072Z и DG1082Z (далее - генераторы) - исследование и настройка радиотехнических и электротехнических устройств в лабораторных условиях.
Генераторы содержат два идентичных канала моделей, различаются верхней границей частотного диапазона (две последние цифры обозначения - в МГц).
Генераторы построены на принципе прямого цифрового синтеза волны напряжения заданной формы.
Цифровые данные, представляющие собой цифровой эквивалент сигнала требуемой формы, последовательно считываются из внутренней или внешней памяти с частотой дискретизации 200 МГ ц и поступают на вход цифро-аналогового преобразователя с разрешением 14 бит, вырабатывающего напряжение ступенчатой формы, аппроксимирующее требуемую форму сигнала. Окончательная форма сигнала получается сглаживанием ступенчатого напряжение фильтром нижних частот.
Генераторы вырабатывают напряжения синусоидальной, прямоугольной, пилообразной формы, белый шум, пачки импульсов, напряжения специальной и произвольной формы с длиной цифровой записи от 8 до 2^10 6 (опция 1640 6) точек.
Генераторы реализуют свипирование, формирование четных и нечетных гармоник синусоидального сигнала до 8 порядка и модуляцию аналогового и цифрового сигналов следующих видов: AM, FM, PM, ASK, FSK, PSK и PWM.
Для всех сигналов есть возможность смещения по напряжению постоянного тока.
Генераторы имеют встроенный частотомер.
Для связи с внешними устройствами генераторы имеют три интерфейса:
USB-host - поддержка USB-носителей, чтение с USB-носителя файлов формы или состояния сигналов, сохранение на USB-носитель данных о текущем состоянии прибора и редактированной форме сигнала, изображения с экрана монитора.
USB-device - соединение и контроль генератора с ПК.
LAN - подключение генератора к локальной сети и удаленный контроль.
Конструктивно генераторы выполнены в едином корпусе из пластмассы.
На передней панели расположены цветной жидкокристаллический дисплей, кнопки управления, ручка регулировки, выходные разъемы каналов, интерфейс USB-host . На задней панели расположены: входной разъем модулирующего сигнала, входной разъем внешнего опорного сигнала 10 МГц, входной разъем сигнала запуска, выходной разъем синхронизации, клемма заземления, интерфейсы USB-device и LAN, разъем сетевого кабеля.
Питание генераторов - от сети переменного тока.
Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбированием соединения передней и задней частей корпуса специальными наклейками, при повреждении которых остается несмываемый след.

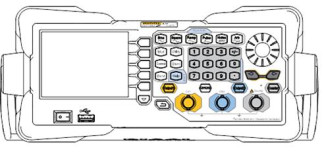

Рисунок 1. Вид генераторов спереди.
Встроенное ПО реализовано аппаратно и является метрологически значимым. Метрологические характеристики нормированы с учетом влияния ПО.
Таблица 1 - Идентификационные данные программного обеспечения
| Модель | Наимено вание | Идентификационное наименование | Номер версии (идентификационный номер) | Цифровой идентификатор (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора |
| DG1000Z | MQX | DG1000Z Program | 00.01.00 | - | - |
Программное обеспечение занесено в постоянное запоминающее устройство генератора и пользователю недоступно, средства для программирования или изменения метрологически значимых функций отсутствуют.
Программное обеспечение может быть установлено или переустановлено только предприятием - изготовителем или авторизованным сервисом.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010.
| Модель | DG1032Z | DG1042Z | DG1052Z | DG1062Z | DG1072Z | DG1082Z |
| Форма сигнала | Верхние пределы установки частоты, МГц (нижний предел 1 мкГц) | |||||
| Синус | 30 | 40 | 50 | 60 | 70 | 80 |
| Прямоугольник | 15 | 15 | 20 | 25 | 25 | 25 |
| Пилообразная | 0,5 | 0,5 | 0,5 | 1 | 1 | 1 |
| Импульс | 15 | 15 | 20 | 25 | 25 | 25 |
| Шум в полосе | 30 | 40 | 50 | 60 | 60 | 60 |
| частот | ||||||
| Произвольная | 10 | 15 | 20 | 20 | 30 | 30 |
| Пределы допускаемой абсолютной погрешности установки частоты * | ||||||
| Все формы | ± 2 • 10 -6 • F уст | |||||
| Максимальная двойная амплитуда, В (минимальная не более 2,5 мВ, вых. 50 Ом) | ||||||
| Частота 0 - 10 МГц | 10 | 10 | 10 | 10 | 10 | 10 |
| Частота 0 - 30 МГц | 2,5 | 5 | ||||
| Частота 0 - 40 МГц | 2,5 | 5 | ||||
| Частота 0 - 50 МГц | 2,5 | 5 | 5 | |||
| Частота 0 - 60 МГц | 2,5 | 5 | ||||
| Частота 0 - 70 МГц | 2,5 | |||||
| Частота 0 - 80 МГц | 2,5 | |||||
| Пределы допускаемой абсолютной погрешности установки амплитуды | ||||||
| Синусоида, 1 кГц | ± (0,01 • UVCT + 2 мВ) (смещение 0 В, U^ более 10 мВ) | |||||
| Неравноме | рность амплитудной характеристики, дБ (синус, выход 50 Ом) | |||||
| Частота 10 МГц | ± 0,1 | ± 0,1 | ± 0,1 | ± 0,1 | ± 0,1 | ± 0,1 |
| Частота 30 МГц | ± 0,2 | |||||
| Частота 40 МГц | ± 0,2 | |||||
| Частота 50 МГц | ± 0,2 | |||||
| Частота 60 МГц | ± 0,2 | |||||
| Частота 70 МГц | ± 0,2 | |||||
| Частота 80 МГц | ± 0,2 | |||||
| Искажения синусоидального сигнала | ||||||
| Коэффициент гармоник, % | 0,075 (10 Гц-20 кГц) | |||||
| Пилообразный сигнал | ||||||
| Нелинейность | не более ± 0,01 (1 кГц, 1 В, симметрия 100 %) | |||||
| Симметричность, % | От 0 до 100 | |||||
| Импульсный сигнал | ||||||
| Частоты | ||||||
| Минимум, мГц | 2 | 2 | 2 | 2 | 2 | 2 |
| Максимум, МГц | 30 | 40 | 50 | 60 | 70 | 80 |
| Длительность, нс | Не менее 16 | |||||
| Время нарастания/ спада, нс | Не более 10 (напряжение 1 В) | |||||
| Частотомер | ||||||
| Функции | Частота, период, длительность импульса, коэффициент заполнения | |||||
| Диапазон частот | 1 мкГц-200 M^ | |||||
| Измерение периода | О н 5 н о д о | 0 O' с | ||||
| Длительность, нс | Не менее 20 | |||||
| Коэф. заполнения, % | 0 -100 | |||||
всего листов 5
Примечания: F^ _ установленная частота
иуст - амплитуда установленного напряжения
* - при температуре от 18 до 28 ОС
Таблица 3 _ Общие технические характеристики
| Выход синхронизации | TTL, 50 Ом, 2 МГц |
| Дисплей | LCD TFT, 7”, RGB, разрешение 800 х 480 |
| Интерфейсы | USB-host, USB-device, LAN |
| Питание Напряжение, В Частота, Гц Потребляемая мощность, Вт | 100-240 45-440 Менее 50 |
| Рабочие условия Температура, °C Относительная влажность,% | от 0 до + 40 до 90 при температуре 35 °С до 60 при температуре 40 °С |
| Габаритные размеры, мм (ширина х высота х глубина) | 261,5 х112 х318,4 |
| Масса, кг | 3,2 |
Знак утверждения типа наносят типографским способом на лицевой лист руководства поль-
зователя и на корпус генераторов в виде наклейки.
1. Генератор...................................................................................................................1 шт.
2. Кабель питания ......................................................................................................... 1 шт.
3. Кабель USB типа CB-USBA-USBB-FF-150..........................................................1 экз.
4. Кабель BNC типа CB-BNC-BNC-MM-100...........................................................1 экз.
5. Брошюра «Быстрое ознакомление».......................................................................1 экз.
6. CD-диск с руководством пользователя и программным обеспечением............1 экз.
7. Методика поверки...................................................................................................1 экз.
8. Карта гарантийного обслуживания........................................................................1 экз.
осуществляется по документу МП 56013-13 «Генераторы сигналов произвольной формы DG1032Z, DG1042Z, DG1052Z, DG1062Z, DG1072Z и DG1082Z. Методика поверки», утвержденному ФГУП «ВНИИМС» 6 августа 2013 г.
Средства поверки: осциллограф цифровой запоминающий WaveJet 352-А (Госреестр 40908-09, частотомер электронно-счетный Ч3-64 (Госреестр 9135-83), вольтметр универсальный В7-54/3 (Госреестр 15250-12), измеритель нелинейных искажений С6-12 (Госреестр 10737-86).
Методики (методы) измерений приведены в руководстве по эксплуатации генераторов.
Нормативные и технические документы, устанавливающие требования к генераторам сигналов произвольной формы DG1032Z, DG1042Z, DG1052Z, DG1062Z, DG1072Z и DG1082Z
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие техниче
ские условия».
2. ГОСТ Р 8.761-2011 "Государственная система обеспечения единства измерений. Госудаствен-
ная поверочная схема для средств измерений импульсного электрического напряжения".
3. ГОСТ Р 8.562-2007 Государственная система обеспечения единства измерений. Государствен
ная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.
4. Техническая документация фирмы-изготовителя.
