| Номер в госреестре | 56017-13 |
| Наименование СИ | Контроллеры многофункциональные |
| Обозначение типа СИ | SPRECON-E-Cxx |
| Изготовитель | "Sprecher Automation GmbH", Австрия |
| Год регистрации | 2013 |
| Срок свидетельства | 19.12.2018 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |

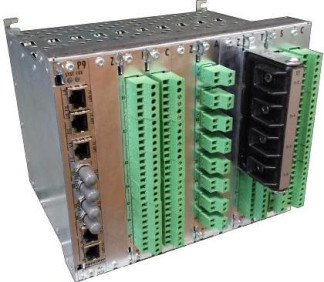

Контролеры многофункциональные SPRECON-E-Cxx (далее по тексту - контроллеры) предназначены для измерений напряжения переменного тока, силы переменного и постоянного токов, активной, реактивной и полной мощностей, частоты.
Принцип действия заключается в сборе данных об учете энергоресурсов с соответствующих вычислителей, корректоров, расходомеров, счетчиков, поддерживающих открытые протоколы обмена по цифровым интерфейсам.
Контроллеры применяются для создания информационно-измерительных и управляющих комплексов, используемых для построения систем мониторинга, автоматизации технологических процессов в различных отраслях промышленной (энергетики, химической, рудной и пр.) и непромышленной сфер.
Контроллеры имеют различные варианты исполнений (SPRECON-E-C92, SPRECON-E-C94, SPRECON-E-C96) по конструкции и функциональным возможностям, обусловленные требованиями конкретных потребителей.
Измерительные каналы контроллеров обеспечивают измерение выходных сигналов измерительных трансформаторов напряжения и тока и (или) выходных сигналов постоянного тока первичных измерительных преобразователей.
Контроллеры обеспечивают сбор сигналов телесигнализации, выдачу команд телеуправления, обмен данными с вычислительными устройствами по стандартным интерфейсам IEEE 802.3 (Ethernet), RS-485/422, RS-232, оптоволокну.
Программное обеспечение (ПО)
Контроллеры имеют встроенное программное обеспечение.
Встроенное программное обеспечение представляет собой микропрограмму, предназначенную для обеспечения нормального функционирования контроллеров и управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым. Идентификационные данные программного обеспечения приведены в таблице 1.
| Таблица | ||||
| Обозначение ПО | Идентификационное наименование ПО | Версия (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Встроенное | sce_P9pu243_m552_sc 827a.fwi | Не ниже 8.27a | 0000H | - |
| Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «С». | ||||
Таблица 2.
| Измеряемая величина | Метрологические характеристики измерительных каналов | Условное обозначение измерительного канала | |
| Диапазоны измерений | Пределы допускаемой приве-денной(к верхней границе диапазона) погрешности, % | ||
| Действующее значение напряжения переменного синусоидального тока с номинальной частотой 50 Гц, В | 1...70 2...120 | ±0,2 | CTVT57B CTVT127B |
| Действующее значение силы переменного синусоидального тока с номинальной частотой 50 Гц, А | 0,05.1,2 0,06.6,0 | ±0,5 | CTVT1A CTVT5A |
| Частота переменного синусоидального тока, Г ц | 5 5 5 4 | Пределы допускаемой абсолютной погрешности ±0,005 | - |
| Активная мощность фазы, Вт | 2.69 2.346 2.152 2.762 | ±0,5 | CTVT57B1A CTVT57B5A CTVT127B1A CTVT127B5A |
| Реактивная мощность фазы, вар | 2.69 2.346 2.152 2.762 | ±0,5 | CTVT57B1A CTVT57B5A CTVT127B1A CTVT127B5A |
| Полная мощность фазы, BA | 2.69 2.346 2.152 2.762 | ±0,5 | CTVT57B1A CTVT57B5A CTVT127B1A CTVT127B5A |
| Коэффициент мощности (cos9) | -1.1 | ±0,5 | - |
| Сила постоянного тока, мА | 0.20 -20.20 4.20* | ±0,2 | |
| Диапазон измерения температуры**, °С | -100.300 | Пределы допускаемой абсолютной погрешности ±1,0 °С | PT100 |
| Измеряемая величина | Метрологические характеристики измерительных каналов | Условное обозначение измерительного канала | |
| Диапазоны измерений | Пределы допускаемой приве-денной(к верхней границе диапазона) погрешности, % | ||
| Примечание: * - диапазон данного канала 0.20 мА; ** - температура измеряется путем преобразования входного сигнала электрического сопротивления от первичного термопреобразователя сопротивления PT100. Диапазон значений входного сопротивления электрического тока, соответствующий типу термопреобразователя сопротивления, приведен в таблице 3. | |||
Таблица 3.
| Тип термопреобразователя | Диапазон измерения температуры, °С | Диапазон входного сопротивления, Ом |
| PT100 | От минус 100 до плюс 300 | От 60,26 до 212,05 |
Рабочие условия применения:
• Температура окружающего воздуха от минус 5 до плюс 55 °С;
• Относительная влажность не более 75 % при 25 °С, без конденсации;
• Атмосферное давление от 84 до 106,7 кПа;
• Тип атмосферы по ГОСТ 15150 не хуже типа II (промышленная, невзрывоопасная, не содержащая токопроводящей пыли);
• Напряжение питания переменного тока (110.. .230) В частотой (45.. .65) Гц или постоянного тока (110.250) В или (24.60) В;
• Температура транспортирования от минус 25 до плюс 70 °С;
• Температура хранения от плюс 5 до плюс 40 °С.
Габаритные размеры и масса контролеров многофункциональных SPRECON-E-Cxx, в зависимости от варианта корпуса указаны в таблице 4.
Таблица 4.
| Характеристика | Вариант корпуса | ||
| 24 HP | 40 HP | 84 HP | |
| Габаритные размеры, не более (ШхВ*Г), мм | 131x176x160 | 212x176x160 | 436x176x160 |
| Масса, не более, кг | 4 | 5 | 9 |
Знак утверждения типа наносится типографским способом на этикетку и эксплуатационную документацию контроллеров.
В комплект поставки котроллеров многофункциональных входят:
• Контроллер многофункциональный SPRECON-E-Cxx;
• Панель управления;
• Панель аварийной сигнализации;
• Комплект ЗИП;
• Эксплуатационные документы (этикетка, руководство по эксплуатации, методика
поверки).
осуществляется по документу: МП 56017-13 «Контроллеры многофункциональные SPRECON-E-Cxx. Методика поверки», утвержденным ФГУП «ВНИИМС» в сентябре 2013 г.
Перечень основного оборудования для поверки:
1. Калибратор электрической мощности Fluke 6100A (Г.Р. № 33864-07).
2. Калибратор универсальный 9100 (Г.Р. № 25985-03).
Сведения приведены в руководстве по эксплуатации RU.11705778.404240РЭ.
Нормативные документы, устанавливающие требования к контроллерам многофункциональным SPRECON-E-Cxx:
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
2. ГОСТ 24855-81 «Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия»;
3. Техническая документация фирмы «Sprecher Automation, GmbH», Австрия.
Вне сферы государственного регулирования обеспечения единства измерений.
