| Номер в госреестре | 56022-13 |
| Наименование СИ | Копры маятниковые |
| Обозначение типа СИ | HIT |
| Изготовитель | "Zwick GmbH & Co. KG", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 19.12.2018 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы напряжения 4MR22BRZI Назначение средства измерений
Трансформаторы напряжения 4MR22BRZI (далее трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты, в составе комплектных распределительных устройств.
Трансформаторы напряжения 4MR22BRZI относятся к классу измерительных преобразователей. Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Трансформаторы напряжения 4MR22BRZI являются однофазными, заземляемыми, с литой изоляцией, с одним изолированным выводом первичной обмотки, выполненным в виде резьбового соединения с резьбой М10, к которому подсоединяется предохранитель, другой конец первичной обмотки при эксплуатации заземляется.

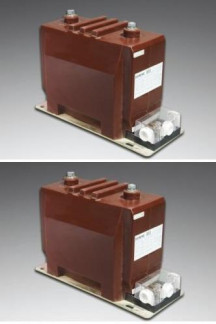

При установке трансформаторы помещаются в ячейку комплектного распределительного устройства. На выступе основания трансформаторов размещены выводы вторичных обмоток, а также имеется клемма для заземления с винтом М8. Для закрепления в ячейке комплектного распределительного устройства на подошве корпуса трансформаторов предусмотрены отверстия под болты. Внешний вид трансформаторов напряжения 4MR22RZI представлен на Рис.1
Место пломбирования
| Характеристика | Значение |
| Наибольшее рабочее напряжение, кВ | 7,2 |
| Номинальное напряжение первичной обмотки, В | 6000V3 |
| Номинальное напряжение основной вторичной обмотки, В | 100/V3 |
| Номинальное напряжение дополнительной вторичной обмотки, В | 100/3 |
| Характеристика | Значение |
| Класс точности основной вторичной обмотки | 0,5 |
| Класс точности дополнительной вторичной обмотки | 3P |
| Номинальная мощность основной вторичной обмотки, В • А | 75 |
| Номинальная мощность дополнительной вторичной обмотки, В • А | 100 |
| Номинальная частота, Гц | 50 |
| Схема и группа соединения обмоток | 1/1/1/1-0 |
| Габаритные размеры, мм, (длинахширинахвысота) | 350x195 х 240 |
| Масса не более, кг | 28 |
| Климатическое исполнение и категория размещения У3 по ГОСТ 15150-69 для диапазона рабочих температур от минус 25 до плюс 45 °С. | |
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
аблица 1 - Комплектность трансформаторов напряжения 4MR22BRZI
| № п/п | Наименование изделия |
| 1 | Трансформатор напряжения 4MR22BRZI Зав. №№ 13/063970114510-13/063970114525; 13/063970114527; 13/06410011645313/064100116458; 13/063970117211. |
| 2 | Паспорт |
осуществляется по ГОСТ 8.216-11 «ГСИ. Трансформаторы напряжения. Методика поверки». Основные средства поверки: делитель напряжения ДН-220пт (пределы допускаемой основной погрешности по напряжению ±0,1%); прибор для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-3.3Т» (пределы допускаемой основной погрешности по напряжению ± 0,1%).
Сведений нет.
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения 4MR22BRZI
ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».
Техническая документация фирмы изготовителя.
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
Ritz Instrument Transformers Shanghai Co, Ltd., КНР
Адрес: No.1-3 building Industrial Park, No.99 Huajia Road, Songjiang Industrial Zone, Shanghai, P.R. China
| Зарегистрировано поверок | 49 |
| Поверителей | 8 |
