Датчики осевых и радиальных биений ПЛИ 088, 56025-13

56025-13
Документы
Карточка СИ
Номер в госреестре 56025-13
Наименование СИ Датчики осевых и радиальных биений
Обозначение типа СИ ПЛИ 088
Изготовитель ОАО "НИИ физических измерений" (НИИФИ), г.Пенза
Год регистрации 2013
Срок свидетельства 19.12.2018
МПИ (интервал между поверками) 2 года
Описание типа скачать

Назначение

Датчики осевых и радиальных биений ПЛИ 088 (далее - датчики) предназначены для измерения линейных перемещений при осевых и радиальных биенях валов агрегатов.

Описание

Датчик состоит из измерительного преобразователя (ИП) и вторичного преобразователя (ВП). Датчик имеет 16 вариантов исполнения, отличающихся диапазоном измерений, видом измеряемых биений валов (осевые или радиальные) и длиной кабельной перемычки: ПЛИ 088 - ПЛИ 088-15 в соответствии с таблицей.

Таблица

Обозначение

Индекс и порядковый номер исполнения

Диапазон измерений линейных перемещений, мм

Вид

измеряемых

биений

Длина кабельной перемычки ИП датчика, мм

СДАИ.402161.034

ПЛИ 088

0,1-1

осевые

2500

-01

ПЛИ 088-01

0,1-1

радиальные

2500

-02

ПЛИ 088-02

0,1-1

осевые

5000

-03

ПЛИ 088-03

0,1-1

радиальные

5000

-04

ПЛИ 088-04

0,1-1,4

осевые

2500

-05

ПЛИ 088-05

0,1-1,4

радиальные

2500

-06

ПЛИ 088-06

0,1-1,4

осевые

5000

-07

ПЛИ 088-07

0,1-1,4

радиальные

5000

-08

ПЛИ 088-08

0,1-2

осевые

2500

-09

ПЛИ 088-09

0,1-2

радиальные

2500

-10

ПЛИ 088-10

0,1-2

осевые

5000

- 11

ПЛИ 088-11

0,1-2

радиальные

5000

ИП датчика состоит из керамического корпуса, соединенного с титановой втулкой, используемой для установки ИП датчика на изделии. Внутри корпуса размещены: измерительная и компенсационная катушки индуктивности, экран, выводы катушек индуктивности и провода кабельной перемычки крепятся к контактной колодке. Внутренняя полость ИП датчика заливается клеем ВК-9 с двуокисью циркония. Для подключения ИП датчика к ВП используется розетка РС10ТВ. ВП датчика выполнен в виде отдельного блока. Конструкция ВП состоит из печатных плат, закрепленных в корпусе. Через разъемы, расположенные на корпусе ВП, осуществляется подключение ИП, подача на датчик напряжения питания и сопряжение с компьютером типа IBM PC для передачи информации по интерфейсу RS-485.

Датчик имеет цифровой канал передачи и приема данных с компьютера типа IBM PC, интерфейс связи RS-485 с отображением информации измеряемых значений осевых и радиальных биений при проверке его работоспособности.

При изменении осевого или радиального зазора между металлическим объектом измерения и рабочим торцом ИП датчика изменяется индуктивность измерительной катушки, а индуктивность компенсационной катушки не изменяется. В результате сравнения токов, протекающих через катушки, на входе операционного усилителя ВП датчика возникает разбаланс токов, который преобразуется операционным усилителем в напряжение на выходе. Компенсация температурной погрешности осуществляется за счет того, что при воздействии температуры на ИП датчика активные сопротивления в обеих катушках изменяются одинаково и, так как катушки включены в дифференциальную измерительную цепь, происходит взаимная компенсация составляющих токов, зависящих от температуры.

ВП преобразует сигналы, поступающие с ИП датчика, в выходной сигнал в виде последовательного двоичного кода, пропорционального осевому или радиальному биению вала изделия. Сформированный микроконтроллером код передается в последовательном виде через схему интерфейса RS-485 в канал связи.

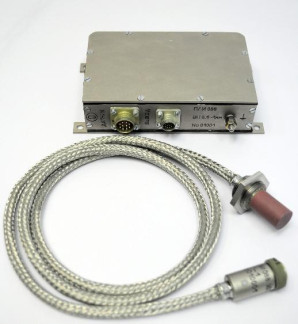

Общий вид датчика ПЛИ 088 приведен на рисунке 1, габаритные и установочные размеры - на рисунке 2.

А

BL/s.'a Fl ifa<5 /i5D.J64-.04 7. TV

сжимая ж-тн» г:

«'

!

&

I r_ J.' .

'V

v-

u ;

>:

4^

i

■,p

EZ

Ф"

-'it,

P

п/м fivi-l

ВП_

N

\ Ниатязак измерений

У

£0JCa

ПИП

Диапазон измерений линейных перемещений, мм - исполнение ПЛИ 088 - ПЛИ 088-03,

0,1-1

- исполнение ПЛИ 088-04 - ПЛИ 088-07,

0,1-1,4

- исполнение ПЛИ 088-08 - ПЛИ 088-11,

0,1-2

- исполнение ПЛИ 088-12 - ПЛИ 088-15

0,1-3,1

Значение выходного сигнала -цифровой последовательный

код по интерфейсу RS 485:

-    начальное значение, единиц

-    конечное значение, единиц

100 ± 80

1000± 80

Номинальная цена единицы наименьшего разряда, мм

- исполнение ПЛИ 088 - ПЛИ 088-03,

0,0010

- исполнение ПЛИ 088-04 - ПЛИ 088-07,

0,0014

- исполнение ПЛИ 088-08 - ПЛИ 088-11,

0,0021

- исполнение ПЛИ 088-12 - ПЛИ 088-15

0,0033

Пределы допускаемой приведенной погрешности, %

± 0,5

Пределы допускаемой погрешности от нелинейности, %

± 5

Масса:

-    измерительный преобразователь (ИП) датчика, кг

-    вторичный преобразователь (ВП) датчика, кг

не более 0,35 не более 0,4

Знак утверждения типа

Знак утверждения типа наносится на титульных листах эксплуатационной документации.

Комплектность

В комплект поставки входят:

Датчик осевых и радиальных биений ПЛИ 088;

Формуляр СДАИ.402161.034ФО;

Руководство по эксплуатации СДАИ. 402161.034РЭ;

Программа "PLI 088.ехе"(CD-ROM);

Гайка СДАИ.758412.093 (1шт.);

Методика поверки СДАИ. 402161.034МП.

Поверка

Поверка осуществляется по методике СДАИ.402161.034МП, утвержденной руководителем ГЦИ СИ ОАО «НИИФИ» от 08.11.2013 г.

Средства поверки: Индикатор часового типа ИЧ 10 (диапазон измерений от 0 до 10 мм, точность ±0,01 мм); источник питания постоянного тока Б5-45 (диапазон задаваемых напряжений от 0,1 до49,9 В, погрешность ±(0,5 %.Uуст+0,1%Umax)В)

Сведения о методах измерений

Методика измерений содержится в руководстве по эксплуатации СДАИ.402161.034РЭ.

Нормативные и технические документы, устанавливающие требования к датчикам осевых и радиальных биений ПЛИ 088

Технические условия СДАИ.402161.034ТУ.

Рекомендации к применению

Измерения, предусмотренные законодательством Российской Федерации о техническом регулировании.
