| Номер в госреестре | 56029-13 |
| Наименование СИ | Установка для определения кислорода |
| Обозначение типа СИ | К-7 |
| Изготовитель | "АВИСМА" филиал ОАО "Корпорация "ВСМПО-АВИСМА", г.Березники |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Установка для определения кислорода К-7 (далее - установка) предназначена для измерения массовой доли кислорода в порошкообразных и компактных твердых веществах и материалах.
Принцип действия установки основан на использовании реакции 16O (n,p) 16N, протекающей при облучении анализируемого образца быстрыми нейтронами. Массовую долю кислорода определяют сравнением активности радионуклида азота-16 в анализируемом образце с активностью того же радионуклида в контрольном образце. В качестве контрольных образцов используют полиметилметакрилат (С5Н802)П или другое кислородсодержащее вещество с постоянным и известным стехиометрическим составом.
Установка состоит из генератора нейтронов, транспортной системы, системы регистрации выходного сигнала и блока управления и обработки данных. Рабочая зона установки имеет бетонную защиту.
Анализируемые образцы подаются в рабочую зону установки при помощи транспортной системы с возможностью подачи порошкообразных образцов в специальных контейнерах. После выполнения программы анализа определяется количество зарегистрированных импульсов от анализируемой пробы и от контрольного образца. При этом выходным сигналом является количество импульсов, которое прямо пропорционально массовой доле кислорода в анализируемом образце. Обработка измерительной информации проводится по ГОСТ 9853.5-96.

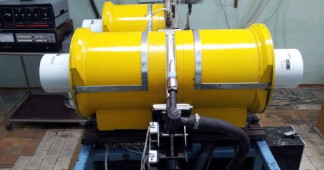

Внешний вид установки представлен на рисунке 1.
Установка оснащена внешним программным обеспечением «К7», позволяющим осуществлять контроль процесса измерений, обрабатывать и сохранять результаты измерений.
Идентификационные данные программного обеспечения
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентиф икатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| К7 | К7.ехе | 2.0 | 303CF1D2 | CRC 32 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
| Наименование характеристик | Значения характеристик |
| Диапазон измерений количества импульсов, шт | 0 - 10000 |
| Предел допускаемого СКО случайной составляющей относительной погрешности измерений количества импульсов, %: | 10 |
| Диапазон измерений массовой доли кислорода*, % | 0,001 - 0,5 |
| Пределы допускаемой относительной погрешности измерений массовой доли кислорода*, % | ± 20 |
| Питание: - напряжение, В - частота, Гц | 220 ± 22 50 |
| Площадь, занимаемая установкой, м2 | 50 |
| Масса (без бетонной защиты), кг | 1200 |
| Условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, % | от 15 до 28 не более 75 |
| Полный средний срок службы, лет | 10 |
* характеристики нормированы для измерений массовой доли кислорода в диоксиде кремния.
наносится на титульный лист руководства по эксплуатации типографским способом.
- установка для определения кислорода К-7;
- еИ1.560.061 ТО «Установка для определения кислорода К-7. Техническое описание и инструкция по эксплуатации»;
- МП 11-251-2013 «ГСИ. Установка для определения кислорода К-7. Методика поверки».
осуществляется по документу МП 11-251-2013 «ГСИ. Установка для определения кислорода К-7. Методика поверки», утвержденному ФГУП «УНИИМ» 28 февраля 2013 г.
Перечень эталонных средств поверки:
- весы лабораторные электронные II (высокого) класса точности по ГОСТ Р 53228;
- диоксид кремния чда по ГОСТ 9428-73.
ГОСТ 9853.5-96 «Титан губчатый. Методы определения кислорода».
СТО 48-274.9-2006 Титан губчатый. МВИ массовой доли кислорода нейтронноактивационным методом.
Нормативные и технические документы, устанавливающие требования к установке
Паспорт установки для определения кислорода К-7.
еШ.560.061 ТО «Установка для определения кислорода К-7. Техническое описание и инструкция по эксплуатации».
применяется вне сферы государственного регулирования обеспечения единства измерений.
| Зарегистрировано поверок | 5 |
| Поверителей | 2 |
| Актуальность данных | 18.09.2024 |
