Установка пламенно-фотометрическая ИСП-51, 56030-13

Назначение

Установка пламенно-фотометрическая ИСП-51 (далее - установка) предназначена для измерения массовой концентрации калия и натрия в растворах.

Описание

Принцип действия установки основан на методе эмиссионного спектрального анализа, использующего зависимость интенсивности спектральных линий от количественного содержания элементов в растворе пробы.

Установка состоит из спектрографа, фотоэлектрической приставки и регистрирующего устройства на базе персонального компьютера (ПК). Возбуждение атомов определяемых компонентов происходит под воздействием высокой температуры пламени газа носителя - пропана. Эмиссионное излучение возбужденных атомов через входную щель попадает в полихроматор, где при помощи призмы происходит разложение оптического излучения в спектр, характеризующий состав пробы, при этом каждому элементу соответствует своя совокупность спектральных линий, интенсивность которых зависит от количественного содержания данного элемента в пробе. Для анализа пробы из спектра выбирают аналитические спектральные линии для каждого анализируемого элемента и линии сравнения. Излучение аналитических спектральных линий проецируется на фотоприемник. Сигналы, полученные от фотоприемника, поступают в цифровом виде на ПК для дальнейшей обработки.

Количественное определение компонентов производится по градуировочной зависимости, которая хранится в памяти ПК.

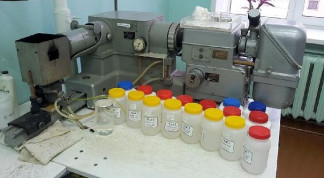

Внешний вид установки представлен на рисунке 1.

Программное обеспечение

Установка оснащена внешним программным обеспечением «Пламя», позволяющим осуществлять градуировку установки, контроль процесса измерений и сохранять результаты измерений.

Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

-    установка пламенно-фотометрическая ИСП-51;

-    руководство по эксплуатации;

-    МП 12-251-2013 «ГСИ. Установка пламенно-фотометрическая ИСП-51. Методика поверки».

Поверка

осуществляется по документу МП 12-251-2013 «ГСИ. Установка пламеннофотометрическая ИСП-51. Методика поверки», утвержденному ФГУП «УНИИМ» 28 февраля 2013 г.

Перечень эталонных средств поверки:

-    ГСО 7474-98 Стандартный образец утвержденного типа состава раствора ионов натрия;

-    ГСО 8092-94 Стандартный образец утвержденного типа состава раствора ионов калия.

Сведения о методах измерений

Руководство по эксплуатации установки пламенно-фотометрической ИСП-51.

Нормативные и технические документы, устанавливающие требования к установке

Руководство по эксплуатации установки пламенно-фотометрической ИСП-51.

Рекомендации к применению

Установка применяется при осуществлении деятельности в области охраны окружающей среды.
