Измерители крутящего момента силы 7901 Е, 7902 Е, 7903 Е, 56047-13

Назначение

Измерители крутящего момента силы 7901 Е, 7902 Е, 7903 Е предназначены для использования при поверке и калибровке ключей и отверток моментных, воспроизводящих крутящий момент силы, в соответствии с требованиями ГОСТ Р 51254-99.

Описание

Принцип действия измерителей крутящего момента силы 7901 Е, 7902 Е, 7903 Е заключается в преобразовании деформации упругого тела датчика с наклеенными на нём тензо-резисторами в пропорциональный приложенному крутящему моменту силы сигнал разбаланса тензометрического моста.

Измерители крутящего момента силы 7901 Е, 7902 Е, 7903 Е представляют собой конструктивно объединенный в один корпус датчик крутящего момента силы с экраном дисплея (цифровым экраном дисплея для регистрации крутящего момента).

Для проведения измерений крутящего момента силы измерители неподвижно крепятся четырьмя болтами через отверстия в корпусе к рабочей поверхности стола в горизонтальном положении. Измерители крутящего момента силы 7901 Е, 7902 Е, 7903 Е дополнительно оборудованы клавишами выбора режима работы, выбора единицы измеренид, а также клавишами «сброс» и «предел» для настройки предельной величины измеряемого крутящего момента силы.

Конструкция измерителей крутящего момента силы 7901 Е, 7902 Е, 7903 Е предусматривает подсоединение измерителя к персональному компьютеру с помощью стандартного разъема ЯБ-232С для визуализации, регистрации результатов измерений и распечатки протоколов на принтере. Питание измерителей осуществляется от сети переменного тока через блок питания.

Выпускаемые модификации измерители крутящего момента силы различаются диапазоном измерений, габаритными размерами и массой.

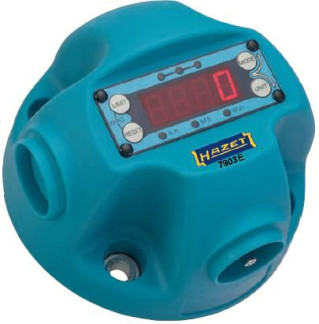

Общий вид измерителей крутящего момента силы 7901 Е, 7902 Е, 7903 Е

Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства крепежные винты заливаются пломбирующей краской.

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус измерителя крутящего момента силы.

Комплектность

Поверка

производится по документу МП АПМ 42-13 «Измерители крутящего момента силы 7901 Е, 7902 Е, 7903 Е. Методика поверки», утверждённому ГЦИ СИ ООО «Автопрогресс-М» 19 ноября 2013 года.

Перечень основных средств поверки (эталонов), применяемых для поверки:

-    государственный первичный эталон единицы крутящего момента силы ГЭТ 149-2010 или машины моментоизмерительные эталонные 1-го разряда по ГОСТ 8.752-2011.

Сведения о методах измерений

Методика измерений приведена в документе: «Измерители крутящего момента силы 7901 Е, 7902 Е, 7903 Е. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к измерителям крутящего момента силы 7901 Е, 7902 Е, 7903 Е

1. ГОСТ Р 8.752-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений крутящего момента силы».

Рекомендации к применению

-    выполнение работ и (или) услуг по обеспечению единства измерений;

-    выполнение измерений, предусмотренных законодательством Российской Федерации о техническом регулировании.
