Газоанализаторы Serinus 10, 56053-13

Назначение

Газоанализаторы Serinus 10 (далее - газоанализаторы) предназначены для непрерывного автоматического определения содержания озона (О3) в атмосферном воздухе, воздухе рабочей зоны и в технологических газовых смесях.

Описание

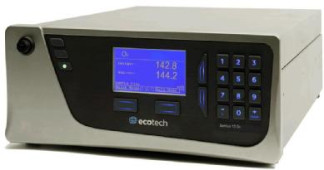

Газоанализаторы Serinus 10 являются стационарными автоматическими одноканальными приборами непрерывного действия, выполненными в едином корпусе (рис. 1).

На передней панели расположены дисплей и клавиатура для управления прибором, USB порт для переустановки программного обеспечения и копирования базы данных. Внутри корпуса установлены стеклянная измерительная ячейка, источник ультрафиолетового излучения (УФ-излучения), оптический блок, фотодиодный детектор, скруббер, фильтры, газовые линии, электронная схема и блок питания, а также встроенный насос (опция).

Принцип действия газоанализатора основан на поглощении молекулами озона УФ-излучения с длиной волны 254 нм.

Проба воздуха или анализируемого газа, отбираемая с помощью насоса (внешнего или внутреннего), поступает в стеклянную измерительную ячейку. Поток УФ-излучения от источника - ртутной лампы, проходит через ячейку с пробой и через оптический блок поступает в фотодиодный детектор, где преобразуется в электрический сигнал. В следующем цикле измерений поток воздуха или газа проходит через скруббер, где происходит избирательное поглощение озона и далее поступает в измерительную ячейку, где определяется фоновый сигнал, соответствующий «нулевой пробе». Содержание озона в определяют по разности сигналов пробы определяемого воздуха и фона.

Газоанализаторы Serinus 10 имеют следующие цифровые разъемы (стандартная комплектация):

-    RS232 - 2 (стандартный и многоточечный), USB - 1 на задней панели и 1 на передней;

-    25 контактный разъем вход/выход ;

-    беспроводной интерфейс - Bluetooth;

-    Ethernet (Опция).

Дополнительно газоанализатор может иметь следующие аналоговые каналы (опция):

-    выходные: (0 - 20) мА, (2 - 20) мА, (4 - 20) мА;

-    входные: (0 - 5) В постоянного тока (до трех каналов).

Газоанализаторы Serinus 10 имеют уровень защиты «А» по МИ 3286-2010 (не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных).

Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.

Технические характеристики

Диапазон показаний объемной доли озона, млн-1 Диапазон измерений объемной доли озона, млн-1 Пределы допускаемой погрешности, %

от 0 до 20 от 0 до 0,50

± 15 ± 15

120

85

429x175x638

17,2

-    приведенной, в диапазоне от 0 до 0,040 млн-1

-    относительной, в диапазоне от 0,040 до 0,50 млн-1

Время установления выходного сигнала (при достижении 90 % сигнала, Т0,9), с, не более Потребляемая мощность, Вт, не более Габаритные размеры, мм, не более Масса, кг, не более

Условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, % атмосферное давление, кПа электрическое питание:

от 5 до 40 от 20 до 95 101,3 ± 10

от 198 до 264; 50 ± 3.

напряжение переменного тока, В частота переменного тока, Гц

Знак утверждения типа

наносится на заднюю панель газоанализатора способом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Газоанализатор Serinus 10.

Насос встроенный или внешний (опция). Руководство по эксплуатации.

Методика поверки.

Поверка

осуществляется по документу МП 56053-13 «Инструкция. Газоанализаторы Serinus 10. Методика поверки», утвержденному ФГУП «ВНИИМС» 06.11.2013 г. и входящему в комплект поставки.

Основные средства поверки:

- генератор газовых смесей MGC101 по технической документации фирмы «Environne-ment S.А.», Франция (Госреестр № 52452-13).

Сведения о методах измерений

приведены в руководстве по эксплуатации на газоанализаторы Serinus 10.

Нормативные и технические документы, устанавливающие требования к газоанализаторам Serinus 10

ГОСТ 8.578-2008 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах. ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны.

ГОСТ 17.2.4.02-81 Охрана природы. Атмосфера. Общие требования к методам определения загрязняющих веществ.

Техническая документация фирмы «Ecotech Pty Ltd.», Австралия.

Рекомендации к применению

-    осуществление деятельности в области охраны окружающей среды;

-    выполнение работ по обеспечению безопасных условий и охраны труда.
