Газоанализаторы Serinus 50, Serinus 51, Serinus 55, 56054-13

Назначение

Газоанализаторы Serinus 50, Serinus 51, Serinus 55 (далее - газоанализаторы) предназначены для непрерывного автоматического определения содержания диоксида серы SO2 (Serinus 50), диоксида серы SO2 и сероводорода H2S (Serinus 51), сероводорода H2S (Serinus 55) в атмосферном воздухе, в воздухе рабочей зоны, промышленных выбросах и в технологических газовых смесях.

Описание

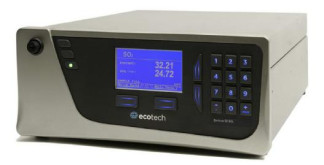

Газоанализаторы Serinus 50 (одноканальный), Serinus 51 (двухканальный), Serinus 55 (одноканальный) являются стационарными автоматическими приборами непрерывного действия, выполненные в едином корпусе (рис. 1 - 3).

На передней панели расположены дисплей и клавиатура для управления прибором, USB порт для переустановки программного обеспечения и копирования базы данных. Внутри корпуса установлены поглотительные фильтры, источник ультрафиолетового излучения (УФ-излучения), флуоресцентная измерительная ячейка, детектор, газовые линии, электронная схема и блок питания, а так же каталитический конвертор (Serinus 55 и Serinus 51), внешний насос (встроенный насос как опция для Serinus 55 и Serinus 51).

В основе принципа действия газоанализатора лежит флуоресцентный метод определения диоксида серы. Интенсивность флуоресценции, вызванной воздействием УФ-излучения пропорциональная содержанию диоксида серы в анализируемом газе, фиксируется оптической измерительной системой и преобразуется в электрический сигнал.

Проба газа, отбираемая с помощью внешнего или внутреннего насоса, проходит через поглотитель пыли и углеводородов и поступает в измерительную ячейку. В газоанализаторах Serinus 55 проба газа проходит дополнительно через поглотительный фильтр, селективно улавливающий SO2, но пропускающий H2S (скруббер), и поступает в каталитический конвертор, где происходит окисление H2S до SO2. После этого проба поступает в измерительную ячейку.

УФ-излучение от источника (цинковой разрядной лампы) проходит через полосовой оптический фильтр, пропускающий излучение в диапазоне от 200 до 240 нм, облучает измерительную ячейку с пробой газа, где взаимодействует с молекулами SO2, вызывая флуоресцентное излучение, которое через оптический фильтр поступает в фотоумножительный детектор и преобразуется в электрический сигнал. Сигнал детектора обрабатывается с помощью встроенного ПО, результат измерений отображается на дисплее.

В газоанализаторах Serinus 51 реализованы оба метод определения: как диоксида серы SO2, так и сероводорода H2S. Пользователь может выбрать режим определения двух компонентов или одного из них.

Результаты измерений могут быть представлены как в млн-1 (ppm), млрд.-1 (ppb), так и в пересчете в мг/м3 (мкг/м3), приведенных к температуре 0оС, 20оС, 25оС.

Газоанализаторы Serinus 50, Serinus 51, Serinus 55 имеют следующие цифровые разъемы (стандартная комплектация):

-    RS232 - 2 (стандартный и многоточечный), USB - 1 на задней панели и 1 на передней,

-    25 контактный разъем вход/выход

-    Беспроводной интерфейс - Bluetooth

-    Ethernet (Опция)

Дополнительно газоанализатор может иметь следующие аналоговые каналы (опция):

-    выходные: (0 - 20) мА, (2 - 20) мА, (4 - 20) мА;

-    входные: (0 - 5) В постоянного тока (до трех каналов).

Программное обеспечение

Идентификационные данные программного обеспечения

Таблица 1

Газоанализаторы Serinus 50, Serinus 51, Serinus 55 имеют уровень защиты «А» по МИ 3286-2010 (не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных).

Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.

Технические характеристики

Диапазон измерений объемной доли диоксида серы SO2, млн-1 Пределы допускаемой погрешности, %:

от 0 до 20

± 15 ± 15

от 0 до 2,0

± 10 ± 10

180

311

429x175x638

20,0

-    приведенной, в диапазоне от 0 до 0,20 млн-1

-    относительной, в диапазоне от 0,20 до 20 млн-1 Диапазон измерений объемной доли сероводорода H2S, млн-1 Пределы допускаемой погрешности, %:

-    приведенной, в диапазоне от 0 до 0,010 млн-1

-1

-    относительной, в диапазоне от 0,010 до 2,0 млн"

Время установления выходного сигнала (при достижении 90 % сигнала, Т0,9), с, не более

Потребляемая мощность, Вт, не более Габаритные размеры, мм, не более Масса, кг, не более

Условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, % атмосферное давление, кПа электрическое питание:

от 5 до 40 от 20 до 95 101,3 ± 10

от 198 до 264; 50 ± 3.

напряжение переменного тока, В частота переменного тока, Гц

Знак утверждения типа

наносится на газоанализатор способом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Газоанализатор Serinus 50, Serinus 51, Serinus 55 (по заказу).

Насос встроенный или внешний (опция для Serinus 50 и Serinus 55). Руководство по эксплуатации.

Методика поверки.

осуществляется по документу МП 56054-13 «Инструкция. Газоанализаторы Serinus 50, Serinus 51, Serinus 55. Методика поверки», утвержденному ФГУП «ВНИИМС» 14.11.2013 г. и входящему в комплект поставки.

Основные средства поверки:

-    генератор газовых смесей ГГС-03-03 по ШДЕК.418313.001 ТУ;

-    ГСО №№ 9195-2008, 9172-2008;

-    эталон сравнения - чистый газ с нормированным содержанием определяемых примесей Хд.2.706.142-ЭТ1 (синтетический воздух) по ГОСТ 8.578-2008.

Сведения о методах измерений

приведены в руководствах по эксплуатации на газоанализаторы Serinus 50, Serinus 51, Serinus 55.

Нормативные и технические документы, устанавливающие требования к газоанализаторам Serinus 50, Serinus 51, Serinus 55

ГОСТ 8.578-2008 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах. ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны.

ГОСТ 17.2.4.02-81 Охрана природы. Атмосфера. Общие требования к методам определения загрязняющих веществ

Техническая документация фирмы-изготовителя «Ecotech Pty Ltd.», Австралия.

Рекомендации к применению

-    осуществление деятельности в области охраны окружающей среды;

-    выполнение работ по обеспечению безопасных условий и охраны труда.
