| Номер в госреестре | 56063-13 |
| Наименование СИ | Комплексы для измерений и контроля параметров роторных агрегатов |
| Обозначение типа СИ | БАЗАЛЬТ |
| Изготовитель | ООО "Диамех 2000", г.Москва |
| Год регистрации | 2013 |
| Срок свидетельства | 27.12.2018 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
Комплексы для измерений и контроля параметров роторных агрегатов «БАЗАЛЬТ» (далее - комплексы) предназначены для непрерывного измерения среднего квадратического значения (СКЗ) виброскорости, а также частоты вращения. На основе полученных данных комплексы осуществляют контроль текущего технического состояния и защиту роторных машин от разрушений.
Принцип действия комплексов основан на преобразовании значений измеряемой величины в электрический сигнал, последующей его обработке и сравнении измеренных значений с уровнями аварийной и предупредительной сигнализации.
Комплекс состоит из первичных преобразователей (датчиков), блоков измерений БИ100 и блока гальванического разделения БГР100, который может быть подключен к персональному компьютеру.
Структурная схема комплекса приведена на рисунке 1.
В качестве первичных преобразователей в канале измерения виброскорости используются акселерометры с выходом по напряжению (ICP) моделей АС 102, АС 104, АС131, АС 133, АС 136 и ВС404-2М, АС244. В канале измерения частоты вращения используются датчики числа оборотов моделей IF5646, IFRM и Bi1,5-EG08K-Y1.
Акселерометры представляют собой пьезоэлектрические преобразователи, использующие прямой пьезоэлектрический эффект, состоящий в появлении на пьезоэлектрическом элементе электрического заряда, пропорционального ускорению, воздействующему на преобразователь. Внешний вид акселерометров представлен на рисунке 2.
*!ИМ*
г% п--
се
Датчики числа оборотов представляют собой вихретоковые преобразователи, принцип действия которых основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте контроля (роторе).
Внешний вид датчиков числа оборотов представлен на рисунке 3.
Блок измерений БИ100 имеет 16 измерительных каналов и позволяет осуществлять цифровую обработку сигналов, включающую интегрирование, спектральный анализ (БПФ), контроль и сравнение измеряемых параметров с заданными уровнями. По восьми каналам формируются сигналы предупреждения и аварийного отключения оборудования. Блок измерений БИ100 изготавливается в двух исполнениях: с дисплеем и без дисплея.
Внешний вид блока измерений БИ100 представлен на рисунке 4.
Блок измерений БИ100 без дисплея Блок измерений БИ100 с дисплеем

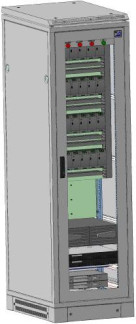

Блок гальванического разделения БГР100 включает устройства автоматики, источники питания, блоки связи, серверы. Блок имеет интерфейс для подключения ПК. Внешний вид блока гальванического разделения БГР 100 представлен на рисунке 5.
Комплексы позволяют устанавливать уровни пороговых значений (уставок сигнализации) контролируемых параметров, в случае превышения которых в блоках измерений БИ100 формируются управляющие сигналы, которые могут быть использованы в системах защиты промышленных агрегатов от превышения заданного значения контролируемого параметра. Задание пороговых значений осуществляется при помощи компьютера. Комплексы дают возможность измерять температуру.
всего листов 6
Комплексы для измерений и контроля параметров роторных агрегатов «БАЗАЛЬТ» выпускаются в двух исполнениях: общего назначения и взрывозащищенное. В состав комплекса во взрывозащищенном исполнении входят: блок гальванического разделения БГР100, магистральный коммутатор МК (с маркировкой взрывозащиты 2ExnAIIT4X), блок измерений БИ100 МК (2ExnAnLIICT6X), акселерометр модели АС104-3С (2ExnCnLIICT4X), датчик числа оборотов Bi1,5-EG08K-Y1 (2ExnLIICT4X) и коробка клеммная КК2-01 (2ExnAnLmIICT6X).
Программное обеспечение служит для обработки и визуализации информации, которая поступает от первичных преобразователей.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| «БАЗАЛЬТ» | Rdc.exe RubyChannelViewer.exe RubyPrg.exe | 3.4.47.12 3.7.38.84 3.3.5.9 | FEFB52F2C C45558A9 43FD363F | CRC32 |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды, обеспечивающие управление работой комплекса и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по МИ 3286-2010 уровню «С».
| Канал измерения виброскорости | |
| Диапазон измерений СКЗ виброскорости, мм/с | от 0,8 до 30 |
| Диапазон частот, Гц | от 10 до 1000 |
| Пределы допускаемой основной относительной погрешности по каналу измерения СКЗ виброскорости на базовой частоте 159,2 Гц, % | ±5 |
| Неравномерность амплитудно-частотной характеристики, дБ, не более | ±1 |
| Пределы допускаемой относительной погрешности по каналу измерения СКЗ виброскорости в диапазоне рабочих температур канала, % | ±10 |
| Диапазоны задания уставок сигнализации: - предупредительной - аварийной | от 2 до 10 от 2 до 20 |
| Пределы допускаемой относительной погрешности срабатывания уставок в диапазоне рабочих температур канала, % | ±5 |
| Канал измерения частоты вращения (числа оборотов) | |
| Диапазон измерений, об/мин | от 2 до 25000 |
| Пределы допускаемой абсолютной погрешности измерения частоты вращения (числа оборотов) в диапазоне рабочих температур канала, об/мин | ±(1 + 0,0025 N), где N - число оборотов |
| Условия эксплуатации: | |
| диапазоны температур,°С: | |
| для канала измерения виброскорости для канала измерения числа оборотов: - с датчиками Bi1,5-EG08K-Y1 и IFRM - с датчиком числа оборотов IF5646 | от минус 50 до 121 от минус 25 до 70 от минус 25 до 80 |
| Габаритные размеры, мм, не более: | |
| акселерометры АС 102, АС131, АС 133 акселерометры АС104, АС136, ВС404-2М акселерометр АС244 датчики числа оборотов Bi1,5-EG08K-Y1 и IFRM датчик числа оборотов IF5646 | диаметр 21 х 52 52 х 25 х 39 42 х 19 х 25; диаметр 8 х 22 диаметр 12 х89 |
| блок измерений БИ100 блок гальванического разделения БГР100 | 345 х 160 х 430 840 х 600 х 2115 |
| Масса, кг, не более: | |
| акселерометры АС 102, АС131, АС 133 | 0,092 |
| акселерометры АС104, АС136, ВС404-2М | 0,156 |
| акселерометр АС244 | 0,060 |
| датчик числа оборотов IF5646 | 0,092 |
| датчики числа оборотов Bi1,5-EG08K-Y1 и IFRM | 0,063 |
| блок измерений БИ100 | 7,7 |
| блок гальванического разделения БГР100 | 250 |
Знак утверждения типа наносится на корпусе блока гальванического разделения БГР100 методом наклейки и на титульном листе руководства по эксплуатации методом печати или наклейки.
| Комплекс для измерений и контроля параметров роторных агрегатов «БАЗАЛЬТ» в составе: - блок гальванического разделения БГР100 - магистральные коммутаторы МК - блоки измерений БИ100 - клеммные коробки КК2-01 - акселерометры АС 102, АС 104, АС 131, АС 133, АС 136, ВС404-2М, АС244 - датчик числа оборотов Bi 1,5-EG08K-Y1 - датчик числа оборотов IFRM - датчик числа оборотов IF5646 | Комплектность по согласованию с заказчиком |
| Руководство по эксплуатации с методикой поверки | 1 экз. |
осуществляется по документу «Комплекс для измерений и контроля параметров роторных агрегатов «БАЗАЛЬТ». Руководство по эксплуатации БАЗ.000.000 РЭ. Приложение П1 «Методика поверки комплекса», утвержденному ФГУП «ВНИИМС» 12.11.2013 г.
Основные средства поверки: поверочная виброустановка 2-го разряда по МИ 2070-90, генератор сигналов сложной формы AFG3021 (Государственный реестр СИ № 32620-06).
ГОСТ ИСО 7919-1-2002 «Вибрация. Контроль состояния машин по результатам измерений вибрации на вращающихся валах».
Нормативные и технические документы, устанавливающие требования к комплексам для измерения и контроля параметров роторных агрегатов «БАЗАЛЬТ».
1 Рекомендация «Государственная поверочная схема для сред-с1тв изме4рений виброперемещения, виброскорости и виброускорения в диапазоне частот 3 10-1 - 210 Гц» МИ 207090
2 Технические условия ТУ 4277-052-54981193-13 «Комплексы для измерений и контроля параметров роторных агрегатов «БАЗАЛЬТ».
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
