| Номер в госреестре | 56064-13 |
| Наименование СИ | Анализаторы состояния механизмов |
| Обозначение типа СИ | Leonova мод. Diamond, Emerald, Infinity |
| Изготовитель | "SPM Instrument AB", Швеция |
| Год регистрации | 2013 |
| Срок свидетельства | 27.12.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Анализаторы состояния механизмов серии Leonova моделей Diamond, Emerald, Infinity (далее анализаторы) предназначены для измерений характеристик вибрации (среднеквадратического значения (СКЗ) виброскорости), мониторинга и вибродиагностики состояния узлов и агрегатов роторных механизмов, подшипников качения (методом измерения ударных импульсов), измерения частоты вращения валов и температуры. Анализаторы позволяют измерять не-соосность, проводить балансировку и центровку сопрягаемых валов вращающихся механизмов.
Анализаторы представляют собой переносные измерительно-вычислительные модули в моноблочном исполнении, принцип действия которых основан на приёме, измерении и обработке электрических сигналов, поступающих от первичных преобразователей.
Анализаторы имеют входные разъемы для подключения датчиков вибрации с нормированным выходом по току (от 0 до 20 мА или от 4 до 20 мА) и по напряжению (от 0 до 1В или от
0 до 10 В), датчиков ударных импульсов, датчиков температуры, таходатчиков, балансировочного модуля и модуля связи с компьютером. Производимые анализаторами измерения вибрации по стандарту ISO 2372 дают в качестве результата измерений среднеквадратичное значение виброскорости, измеренное в частотном диапазоне от 10 до 1000 Гц. Измерение ударных импульсов подшипников может производиться в двух режимах - dBm/dBc и LR/HR. Режим измерений dBm/dBc даёт в качестве результатов измерений максимальное dBm и среднее dBc значения величины ударных импульсов, скорректированные по размерам подшипника и его скорости вращения, являющиеся также мерой оценки общего состояния подшипника. Режим измерений LR/HR использует в качестве результатов измерений максимальное LR и среднее HR значения, являющиеся прямыми результатами измерений величины ударных импульсов подшипников.
Анализаторы снабжены сенсорным дисплеем. Питание анализаторов осуществляется от встроенной аккумуляторной батареи.
Модели Diamond, Emerald и Infinity имеют одинаковые метрологические характеристики и различаются некоторыми функциональными возможностями и эксплуатационными характеристиками.

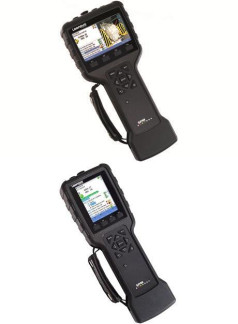

Внешний вид анализаторов состояния механизмов серии Leonova приведен на рисунках 1-3.
Программное обеспечение (ПО) служит для передачи измерительных данных, поступающих от датчиков на измерительно-вычислительный модуль с целью визуализации, сбора, обработки, и архивации. ПО представляет собой встроенное в анализатор программное обеспечение.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| LEOSW | P70 | 5.03 | 3FAB62C15A0 6F6D3 | CRC-16 |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой анализатора и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
| Наименование характеристики | Значение |
| Канал измерения ударных импульсов | |
| Диапазон измерений ударных импульсов в режиме dBm/dBc, дБ | от минус 9 до 99 |
| Диапазон измерений ударных импульсов в режиме LR/HR, дБ | от минус 19 до 99 |
| Пределы допускаемой абсолютной погрешности в диапазоне измерений ударных импульсов, дБ | ±1 |
| Канал измерения виброскорости | |
| Диапазон измерений среднеквадратического значения (СКЗ) виброскорости для вибропреобразователя с номинальным значением коэффициента преобразования 10 мВ/(мс-1), мм/с | от 0,5 до 100 |
| Диапазон рабочих частот измерения СКЗ виброскорости, Гц | от 10 до 1000 |
| Пределы допускаемой абсолютной погрешности измерения СКЗ виброскорости в диапазоне измерений и диапазоне рабочих частот, мм/с | ±(0,2+0,1V), где V-измеренное значение виброскорости, мм/с |
| Канал измерения частоты вращения | |
| Диапазон измерений частоты вращения (числа оборотов) валов, об/мин | от 0 до 60000 |
| Пределы допускаемой абсолютной погрешности измерений частоты вращения (числа оборотов) валов, об/мин | ±(1+0,001- N), где N-измеренное число оборотов, об/мин |
| Канал измерения температуры | |
| Диапазон измерений температуры, °С | от минус 50 до 440 |
| Пределы допускаемой абсолютной погрешности измерения температуры, °С | ±6 |
| Условия эксплуатации: диапазон рабочих температур , °С | от 0 до 50 |
| Габаритные размеры, мм, не более | 285x102x63 |
| Масса, кг, не более | 0,6 |
Метрологические характеристики анализаторов приведены без учёта погрешностей первичных преобразователей.
Знак утверждения типа наносится на корпус анализатора методом наклейки и на
| руководство по эксплуатации типографским способом. КомплектностьВ комплект поставки входят: | |
| Анализатор состояния механизмов серии Leonova | 1 шт. Модель по согласованию с заказчиком |
| Комплект соединительных проводов и вспомогательных приспособлений | 1 компл. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется по документу МП 56064-13 «Анализаторы состояния механизмов серии Leonova моделей Diamond, Emerald, Infinity. Методика поверки», разработанному и утвержденному ФГУП «ВНИИМС» 06.11.2013 г.
Основными средствами поверки являются:
- имитатор ударных импульсов ИУИ-1П Иа 5.849. 005, диапазон виброускорений от 0 до 30 м/с2 , диапазон частот от 26 до 35 кГц, ПГ ±10%.
- установка вибрационная 2 разряда по МИ 2070-90.
- установка тахометрическая УТ 05-60, ПГ ±0,05, от 10 до 60000 об/мин.
- калибраторы температуры сухоблочные Hart Scientific модели 9107, 9127, от -45 до 600°С , ПГ ±(0,1.. .0,5)°С.
- калибратор процессов многофункциональный FLUKE 725, от 0 до10 В; от 0 до 24 мА; ПГ ±0,02; от 1 до 1100 Гц, ПГ ±0,05%.
- генератор сигналов 33250А, 110-7 Гц, от 110-2 до 10 В, ПГ ±1%.
- осциллограф TDS 1002, от 2 до 5 В/дел., 60 МГц, ПГ ±3%.
Руководство по эксплуатации «Анализаторы состояния механизмов серии Leonova».
Нормативные и технические документы, устанавливающие требования к анализаторам состояния механизмов серии Leonova моделей Diamond, Emerald, Infinity
Техническая документация фирмы «SPM Instrument AB», Швеция.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, установленными законодательством Российской Федерации.
| Зарегистрировано поверок | 159 |
| Поверителей | 10 |
| Актуальность данных | 22.11.2024 |
