Назначение
Ваттметр проходящей мощности с блоком измерительным и калибратором мощности NRVD/NRVC (далее - ваттметр) предназначен для измерений проходящей в нагрузку мощности СВЧ.
Описание
Принцип действия ваттметра основан на преобразовании мощности СВЧ сигнала в напряжение постоянного тока, величина которого пропорциональна проходящей мощности, с помощью термоэлектрического преобразователя.
Ваттметр состоит из калибратора мощности NRVC и блока измерительного NRVD.
Блок измерительный NRVD содержит встроенный калибратор мощности, используемый при подготовке к проведению измерений.
От несанкционированного доступа калибратор NRVC и блок измерительный NRVD защищены фирменной наклейкой.

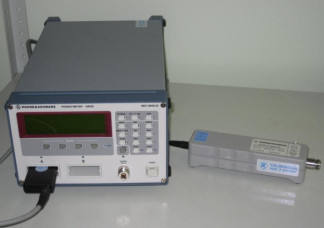

Внешний вид ваттметра с указанием места нанесения знака утверждения типа и схемой пломбирования от несанкционированного доступа представлен на рисунке 1.
Программное обеспечение
Программное обеспечение (далее - ПО) выполняет функции: задание режимов работы, проверка готовности ваттметра к работе, отображение результатов измерений. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Идентификационное наименование ПО | Номер версии (идентификацион ный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
NRVD | 1.52 | - | - |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Технические характеристики
Диапазон частот, ГГц от 0 до 18 ГГц.
Диапазон измерений мощности, мВт от 0,01 до 10°.
Пределы допускаемой относительной погрешности измерений мощности % ± 15.
Модуль эффективного коэффициента отражения выхода, не более 0,05.
Тип коаксиального соединителя N «розетка» МЭК
Напряжение питания от сети переменного тока частотой (50 ± 0,5) Гц, В 220 ± 4,4
Рабочие условия эксплуатации:
- температура, °С от 0 до 40;
- атмосферное давление, кПа (мм рт.ст.) от 84 до 106,7 (от 630 до 800);
- относительная влажность окружающего воздуха, % от 30 до 80.
Знак утверждения типа
наносится типографским способом на титульный лист документа «Ваттметр проходящей мощности с блоком измерительным и калибратором мощности NRVD/NRVC. Руководство по эксплуатации. NRVD/NRVC РЭ» и на корпус блока измерительного NRVD методом лазерной гравировки.
Комплектность
Комплектность поставки ваттметра приведена в таблице 2.
Таблица 2
Наименование | Обозначение | Заводской № | Количество |
Ваттметр проходящей мощности с блоком измерительным и калибратором мощности NRVD/NRVC в составе | - | - | - |
- калибратор мощности NRVC | 0857.8008.02 | 100036 | 1 |
- блок измерительный NRVD | 1109.0530.02 | 102311 | 1 |
Руководство по эксплуатации | NRVD/NRVC РЭ | - | 1 |
Методика поверки | NRVD/NRVC МП | - | 1 |
осуществляется по документу МП 56071-13 «Инструкция. Ваттметр проходящей мощности с блоком измерительным и калибратором мощности NRVD/NRVC. Методика поверки. NRVD/ NRVC МП», утвержденным руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в ноябре 2013 г. Основные средства поверки:
- эталонный ваттметр поглощаемой мощности ЭВ-N из состава ГЭТ 26-2010, приказ об утверждении ГЭТ 26-2010 № 544 от 14.02.2011 г., диапазон частот от 30 МГц до 18 ГГц, пределы допускаемой погрешности измерений мощности: в диапазоне частот от 30 до 50 МГц
± 0,4 %, в диапазоне частот от 50 МГ ц до 18 ГГц ± 0,8 %;
- генератор сигналов E8257D, регистрационный номер 36419-07, диапазон частот от 250 кГц до 20 ГГц, мощность на выходе не менее 10 мВт;
- вольтметр универсальный В7-78/1, регистрационный номер 31773-06, диапазон измерений напряжения постоянного тока от 0,35 мкВ дБ до 1000 В, пределы допускаемой погрешности измерений напряжения постоянного тока ± (0,005•Uизм/100 +35 ед. мл. разряда), где иизм - измеренное значение напряжения;
- магазин электрического сопротивлений Р4834, регистрационный номер 11326-90,
_2
диапазон установки сопротивления от 10 до 106 Ом, пределы допускаемой погрешности сопротивления ± 0,02 Ом;
- катушка электрического сопротивления Р321, регистрационный номер 1162-58, номинал 1 Ом, пределы допускаемой погрешности воспроизведения сопротивления ± 0,01 %;
- мера напряжения и тока Е3631А, регистрационный номер 26950-04, максимальные напряжение и сила тока 6В, 5 А, пределы допускаемой абсолютной погрешности установки выходного напряжения ± (0,001 •U + 5 мВ), выходного тока + (0,0021 + 10 мА.
Сведения о методах измерений
Ваттметр проходящей мощности с блоком измерительным и калибратором мощности NRVD/NRVC. Руководство по эксплуатации. NRVD/NRVC РЭ.
Нормативные документы, устанавливающие требования к ваттметру проходящей мощности с блоком измерительным и калибратором мощности NRVD/NRVC
ГОСТ 8.569-2000 Государственная система обеспечения единства измерений. Ваттметры СВЧ малой мощности диапазоне частот 0,02-178,6 ГГц. Методика поверки и калибровки.
ГОСТ Р 8.562-2007 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений мощности и напряжений переменного тока синусоидальных электромагнитных колебаний.
ГОСТ 13317-89 Элементы соединения СВЧ трактов радиоизмерительных приборов. Присоединительные размеры.
Техническая документация фирмы-изготовителя.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям
