Назначение
Анализаторы параметров электрической сети серии ElNet (далее - приборы) предназначены для измерения, отображения и передачи по цифровым интерфейсам параметров электрических величин в однофазных и трехфазных электрических сетях переменного тока промышленной частоты.
Описание
Анализаторы параметров электрической сети серии ElNet представляют собой многофункциональные цифровые измерительные приборы (ЦИП), принцип действия которых основан на аналого-цифровом преобразовании мгновенных значений входных сигналов напряжения и силы переменного тока, их математической обработке, отображении результатов измерений на дисплее и передачи их по интерфейсам связи.
Диапазон измеряемых величин может быть расширен при подключении к входным цепям приборов измерительных трансформаторов тока и напряжения. Необходимые коэффициенты трансформации устанавливаются пользователем.
Основные параметры, измеряемые (вычисляемые) приборами: напряжение, сила, частота переменного тока, активная, реактивная и полная мощность, активная, реактивная и полная электрическая энергия, коэффициент мощности, коэффициент нелинейных искажений. Параметры могут представляться как в цифровом, так и в графическом виде (графики, гистограммы, таблицы). Кроме этого, приборы функционируют в режиме регистратора данных, ведут журнал учета событий и аварий.
Результаты измерений могут передаваться на ПК, внешние устройства сбора, обработки данных и исполнительные устройства, используя интерфейсы связи RS-232, RS-485, Ethernet, цифровые и релейные выходы.
Для привязки результатов измерений ко времени их выполнения, приборы оснащены встроенными часами и календарем.
Приборы изготавливаются в виде модификаций GR, LT, LT TCP, LTC, LTE, LTL, LTP, LTP TCP, MC, PFC, Pic, PQ, PQD, VIP.
Модификации отличаются друг от друга функциональностью, техническими и метрологическими характеристиками и имеют различные исполнения в зависимости от диапазона измерений входного сигнала, схемы включения, типа интерфейсов, наличия дискретных выходов, варианта монтажа (панельный или на DIN-рейку).
Модификации LT, LT TCP, LTL, LTP, LTP TCP имеют одинаковый внешний вид и различаются функциональными возможностями. Модификация LT - базовая, у модификации LTP имеется четвертый датчик для измерения тока в нейтрали, у модификаций TCP имеется интерфейс Ethernet.
Модификация PFC может иметь как монохромный, так и цветной дисплей.
Модификации PQ и PQD отличаются вариантами монтажа - на панели и на DIN-рейку.
Основные узлы приборов: входные первичные преобразователи тока и напряжения, АЦП, микропроцессор, устройство управления, схема интерфейсов, ЖК-дисплей.
Конструктивно приборы выполнены в корпусах из негорючего пластика. На передней панели приборов расположены ЖК-дисплей с подсветкой, светодиодные индикаторы и кнопки управления прибором. Клеммы для подключения к измерительной цепи, цепи питания и интерфейсы у приборов для щитового монтажа расположены на тыльной стороне корпуса, у приборов для монтажа на DIN-рейку - на боковых сторонах.
Настройка прибора осуществляется через меню настройки с помощью кнопок на лицевой панели. Вход в меню настройки защищен паролем. Кроме этого, кнопки на лицевой панели позволяют постранично просматривать на дисплее измеряемые величины.
Приборы не имеют подвижных частей и работоспособны при установке в любом положении.
Доступ к внутренним частям приборов возможен только с нарушением пломб, установленных на винты крепления корпуса.

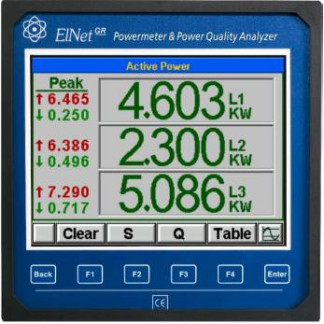

6® ElN&tGR Paviermeter & Power Quality Anafyzer
Activc Power
4.603:
2300;
5.086;
231.0!
2323i
229.8i
PI FH R F! FH R
И0000И
[«1
Модификация LT, LTL, LTP
ТТ5Г5 1 73Q.7 I t 7377 i f 237.7 1 270,4 | | Г230.3й. |
Г2327и. |
229.6й. |
1 VA ' |т*м#| p ra |
000000
Модификация LTE
1и1ииг1№жЯНИЧ|1ИНЯ»1НП|1НПЦН1111|Н1 я i я I
UK 124 L»K l1 Л L i h LHw
EtNet - Mfttii rhannets tut ut Et\*rgt ^
291169.2Iй;
166.71?:
2402S0.3I8I
160889.4
ChM сн-b iTih-ld CM-(2
-1---1---.....-I___ _L_
№tSb - ■ TCPjt
' H. 1 i к L i H L 1 H. L D h. '.IK L I К L 3 H L14 1.1 ( ). p h ц. fl U
D D n
(_ (_f V
Г' Г' u
'__f f V
ii
12
t j1Л Cl ^Electrical Pvwenmler
Li Li L)
Г' z* z*
L3 С 3t V'
Программное обеспечение
Характеристики программного обеспечения (ПО) приведены в таблице 1.
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом и т.д. Оно реализовано аппаратно и является метрологически значимым. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не может быть изменена пользователем.
Внешнее ПО (ElNet Logger и ElNet Web) применяется для подключения приборов к внешнему компьютеру через интерфейсы связи и позволяет считывать данные регистров приборов ElNet. Внешнее ПО не является метрологически значимым.
Таблица 1 - Характеристики программного обеспечения (ПО)
Тип прибора | Наиме нование ПО | Идентификационное наименование ПО | Номер версии (иденти-фика-ционный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
GR | Встроен ное | Микро программа | 3.50 | - | - |
LT | Встроен ное | Микро программа | 3.33 | | |
LT TCP | Встроен ное | Микро программа | 3.33 | | |
LTC | Встроен ное | Микро программа | 1.70 | - | - |
LTE | Встроен ное | Микро программа | 3.33 | - | - |
LTL | Встроен ное | Микро программа | 3.33 | | |
LTP | Встроен ное | Микро программа | 3.34 | - | - |
LTP TCP | Встроен ное | Микро программа | 3.34 | - | - |
MC | Встроен ное | Микро программа | 3.93 | - | - |
PFC | Встроен ное | Микро программа | 2.98 | | |
Pic | Встроен ное | Микро программа | 3.30 | - | - |
PQ | Встроен ное | Микро программа | 3.50 | - | - |
PQD | Встроен ное | Микро программа | 3.42 | | |
VIP | Встроен ное | Микро программа | 3.32 | - | - |
Все модификации | Внешнее | ElNet Logger | 1.38 | - | - |
Все модификации | Внешнее | ElNet Web | 3.0.211 | - | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010.
Таблица 2 - Метрологические и технические характеристики модификаций GR, LT, LTC, LTE
Характеристика | Значение для модификации |
GR | LT, LT TCP, LTL, LTP, LTP TCP | LTC | LTE |
Диапазон измерений напряжения переменного тока, В | 0 - 500 (фаза-ноль); 0 - 950 (фаза-фаза) | 0 - 550 (фаза-ноль); 0 - 950 (фаза-фаза) | 0 - 550 (фаза-ноль); 0 - 950 (фаза-фаза) | 0 - 550 (фаза-ноль); 0 - 950 (фаза-фаза) |
Пределы допускаемой приведенной погрешности измерения напряжения переменного тока, % | ± 0,2 | ± 0,2 | ± 0,2 | ± 0,2 |
Диапазон измерений силы переменного тока, А | 0,001 - 6 | 0,001 - 6 | 0,001 - 6 | 0,001 - 6 |
Пределы допускаемой приведенной погрешности измерения силы переменного тока, % | ± 0,2 | ± 0,2 | ± 0,2 | ± 0,2 |
Диапазон измерений частоты, Гц | 45,001 - 65,001 | 45,001 - 65,001 | 45,001 - 65,001 | 45,001 - 65,001 |
Пределы допускаемой приведенной погрешности измерения частоты, % | ± 0,05 | ± 0,05 | ± 0,05 | ± 0,05 |
Диапазон измерений активной, реактивной, полной мощности, Вт (вар, В-А) | Определяется пределами измерений напряжения и тока |
Пределы допускаемой приведенной погрешности измерения активной, реактивной, полной мощности, % | ± 0,4 | ± 0,4 | ± 0,4 | ± 0,4 |
Диапазон измерений коэффициента мощности | - 1,000 - 1,000 | - 1,000 - 1,000 | - 1,000 - 1,000 | - 1,000 - 1,000 |
Пределы допускаемой приведенной погрешности измерения коэффициента мощности, % | ± 0,5 | ± 0,5 | ± 0,5 | ± 0,5 |
Диапазон индикации активной, реактивной, полной электрической энергии, МВт-ч (Мвар-ч, МВ-А-ч) | 0 - 99999999 | 0 - 99999999 | 0 - 99999999 | 0 - 99999999 |
Характеристика | Значение для модификации |
GR | LT, LT TCP, LTL, LTP, LTP TCP | LTC | LTE |
Класс точности при измерении активной, реактивной, полной электрической энергии | 0,2S | 0,2S | 0,2S (0,5S) | 0,2S (0,5S) |
Напряжение питания, В | 90 - 250 В, частота 50/60 Гц; либо 110 - 280 В пост. тока | 90 - 250 В, частота 50/60 Гц; либо 110 - 280 В пост. тока | 90 - 250 В, частота 50/60 Гц; либо 110 - 280 В пост. тока | 90 - 250 В, частота 50/60 Гц; либо 110 - 280 В пост. тока |
Габаритные размеры (длина^ширинахвысота), мм | 144x144x100 | 96x96x80 | 144x144x100 | 96x96x80 |
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность, % | От - 20 до + 70 До 95 без конденсации | От - 20 до + 70 До 95 без конденсации | От - 20 до + 70 До 95 без конденсации | От - 20 до + 70 До 95 без конденсации |
Масса, кг | 1,0 | 0,65 | 1,0 | 0,65 |
Таблица 3 - Метрологические и технические характеристики модификаций MC, PFC, Pic, PQ
Характеристика | Значение для модификации |
MC | PFC | Pic | PQ |
Диапазон измерений напряжения переменного тока, В | 0,1 - 550 (фаза-ноль); 0,1 - 950 (фаза-фаза) | 0 - 650 (фаза-ноль); 0 - 950 (фаза-фаза) | 0 - 550 (фаза-ноль); 0 - 950 (фаза-фаза) | 0 - 500 (фаза-ноль); 0 - 950 (фаза-фаза) |
Пределы допускаемой приведенной погрешности измерения напряжения переменного тока, % | ± 0,2 | ± 0,2 | ± 0,2 | ± 0,2 |
Диапазон измерений силы переменного тока, А | 0,1 - 6 | 0,001 - 6 | 0,0001 - 6 | 0,001 - 6 |
Пределы допускаемой приведенной погрешности измерения силы переменного тока, % | ± 0,2 | ± 0,2 | ± 0,2 | ± 0,2 |
Диапазон измерений частоты, Гц | 45,001 - 65,001 | 45,001 - 65,001 | 45,001 - 65,001 | 45,001 - 65,001 |
Пределы допускаемой приведенной погрешности измерения частоты, % | ± 0,05 | ± 0,05 | ± 0,05 | ± 0,05 |
Характеристика | Значение для модификации |
MC | PFC | Pic | PQ |
Диапазон измерений активной, реактивной, полной мощности, Вт (вар, ВА) | Определяется пределами измерений напряжения и тока |
Пределы допускаемой приведенной погрешности измерения активной, реактивной, полной мощности, % | ± 0,4 | ± 0,4 | ± 0,4 | ± 0,4 |
Диапазон измерений коэффициента мощности | - 1,000 - 1,000 | - 1,000 - 1,000 | - 1,0000 - 1,0000 | - 1,000 - 1,000 |
Пределы допускаемой приведенной погрешности измерения коэффициента мощности, % | ± 0,5 | ± 0,5 | ± 0,5 | ± 0,5 |
Диапазон индикации активной, реактивной, полной электрической энергии, МВтч (Мвар-ч, МВАч) | 0 - 9999999 | | 0 - 9999999* | 0 - 99999999 |
Класс точности при измерении активной, реактивной, полной электрической энергии | 0,2S (0,5S) | | 0,2S (0,5S) | 0,2S |
Напряжение питания, В | 90 - 250 В, частота 50/60 Гц; либо 110 - 280 В пост. тока | 90 - 250 В, частота 50/60 Гц; либо 110 - 280 В пост. тока | 90 - 250 В, частота 50/60 Гц; либо 110 - 280 В пост. тока | 90 - 250 В, частота 50/60 Гц; либо 110 - 280 В пост. тока |
Габаритные размеры (дли-на*ширина*высота), мм | 300x110x60 | 96x96x80 | 96x76x57 | 144x144x100 |
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность, % | От - 20 до + 70 До 95 без конденсации | От - 20 до + 70 До 95 без конденсации | От - 20 до + 70 До 95 без конденсации | От - 20 до + 70 До 95 без конденсации |
Масса, кг | 1,25 | 0,65 | 0,45 | 1,0 |
Примечание: * - диапазон индикации кВт-ч (квар-ч, кВ-А-ч)
Характеристика | Значение для модификации |
PQD | VIP |
Диапазон измерений напряжения переменного тока, В | 0 - 550 (фаза-ноль); 0 - 950 (фаза-фаза) | 0 - 550 (фаза-ноль); 0 - 950 (фаза-фаза) |
Пределы допускаемой приведенной погрешности измерения напряжения переменного тока, % | ± 0,2 | ± 0,5 |
Диапазон измерений силы переменного тока, А | 0,001 - 6 | 0,01 - 6 |
Пределы допускаемой приведенной погрешности измерения силы переменного тока, % | ± 0,2 | ± 0,5 |
Диапазон измерений частоты, Гц | 45,001 - 65,001 | 45,1 - 65,1 |
Пределы допускаемой приведенной погрешности измерения частоты, % | ± 0,05 | ± 1,0 |
Диапазон измерений активной, реактивной, полной мощности, Вт (вар, В-А) | Определяется пределами измерений напряжения и тока |
Пределы допускаемой приведенной погрешности измерения активной, реактивной, полной мощности, % | ± 0,4 | ± 1,0 |
Диапазон измерений коэффициента мощности | - 1,000 - 1,000 | - 1,00 - 1,00 |
Пределы допускаемой приведенной погрешности измерения коэффициента мощности, % | ± 0,5 | ± 1,0 |
Диапазон индикации активной, реактивной, полной электрической энергии, МВт-ч (Мвар-ч, МВ-А-ч) | 0 - 99999999 | |
Класс точности при измерении активной, реактивной, полной электрической энергии | 0,2S | - |
Напряжение питания, В | 90 - 250 В, частота 50/60 Гц; либо 110 - 280 В пост. тока | 90 - 250 В, частота 50/60 Гц; либо 110 - 280 В пост. тока |
Габаритные размеры (длинаxширинаxвысота), мм | 179x120x53 | 96x96x80 |
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность, % | От - 20 до + 70 До 95 без конденсации | От - 20 до + 70 До 95 без конденсации |
Масса, кг | 1,0 | 0,45 |
За нормирующие значения при определении приведенной погрешности измерения физической величины принимаются значения полных диапазонов измерений.
За нормирующие значения при определении приведенной погрешности измерения мощности принимаются номинальные значения измеряемых мощностей, указанные в таблице 5.
Таблица 5 - | Номинальные значения измеряемой величины п | ри измерении мощности |
Схема | Номинальное | Номинальное | Номинальное | Номинальная мощность (активная, |
измерения | значение на | значение на | значение силы | реактивная, полная), Вт, вар, В А |
| пряжения (фазное), В | пряжения (линейное), В | тока (фазный ток), А | Фазная | Трехфазная (суммарная) |
| | 100 | 1 | | 173,2 |
Трехфаз | | 5 | | 866,0 |
ная трехпроводная | - | 220 | 1 5 | - | 381,0 1905,2 |
(3П) | | 380 | 1 | | 658,2 |
| | 5 | | 3290,9 |
Трехфаз | 57,73 (57,7*) | 100 | 1 5 | 57,7 288,6 | 173,2 866,0 |
ная четы- | 127,01 | 220 | 1 | 127,0 | 381,0 |
проводная (4П) | (127*) | 5 | 635,1 | 1905,2 |
219,39 | 380 | 1 | 219,4 | 658,2 |
| (220*) | 5 | 1097,0 | 3290,9 |
Примечание: * - условное обозначение номинального фазного напряжения.
Знак утверждения типа
Знак утверждения типа наносится методом трафаретной печати со слоем защитного покрытия на лицевую панель приборов и типографским способом на титульный лист руководства по эксплуатации.
Комплектность
В комплект поставки входят прибор, набор крепежа, разъемы, Руководство по эксплуатации, Методика поверки, упаковочная коробка.
Поверка
осуществляется по документу МП 56087-13 «Анализаторы параметров электрической сети серии ElNet. Методика поверки», утвержденному ФГУП «ВНИИМС» в декабре 2013 г.
Средства поверки: калибратор переменного тока «Ресурс-К2» (Госреестр № 31319-12).
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Нормативные и технические документы, устанавливающие требования к анализаторам параметров электрической сети серии ElNet
1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
3. ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 1-10" —2^ 10 Гц.
4. МИ 1940-88 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока 1 • 10-8 - 25 А в диапазоне частот 20 — 1 • 106 Гц.
5. Техническая документация фирмы «Control Applications Ltd.», Израиль.
Рекомендации к применению
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
