| Номер в госреестре | 56092-13 |
| Наименование СИ | Усилители заряда дифференциальные |
| Обозначение типа СИ | GT500 |
| Изготовитель | Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест"), Нижегородскаяобл.. г. Саров |
| Год регистрации | 2013 |
| Срок свидетельства | 23.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Усилитель заряда дифференциальный GT500 (далее по тексту - усилитель) предназначен для преобразования высокоимпедансного сигнала заряда пьезоэлектрического преобразователя акустической эмиссии в низкоимпедансный сигнал напряжения.
Область применения усилителей - в системах технической диагностики и мониторинга на предприятиях нефтегазоперерабатывающей, нефтехимической, химической и других отраслей промышленности а также в лабораторных и научных исследованиях.
Принцип действия усилителя основан на преобразовании сигналов, поступающих от первичных преобразователей акустической эмиссии в низкоимпедансный сигнал напряжения. Усилитель имеет встроенные фильтры верхних (ФВЧ) и нижних (ФНЧ) частот с затуханием не менее 20 дБ/октаву вне полосы пропускания.
Конструктивно усилитель представляет собой герметичный прямоугольный корпус из алюминиевого сплава, внутри которого размещен электронный блок. На торцевых поверхностях закреплены входные и выходные соединители в зависимости от исполнения. Питание усилителя осуществляется внешнего источника напряжения постоянного тока. Усилитель имеет две модификации, технические особенности которые приведены в таблице 1. Внешний вид усилителя представлен на рисунке 1.
Таблица 1
| Тип модификации | Технические особенности | |||
| Рабочий частотный диапазон, кГц | Входной соединитель | Выходной соединитель | Крепление на дин-рейку | |
| GT500A | от 20 до 350 | Клеммники винтовые | нет | |
| GT500B | от 80 до 300 | Fishcer DB 102 A052-130 | HUBER+SUHNE R22541083 | есть |

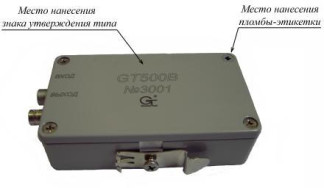

Рисунок 1 - Внешний вид усилителя GT500В
| Максимальный входной заряд (пик) на частоте 140 кГц, пКл, не менее | ±140 |
| Коэффициент преобразования (шаг 10 дБ), мВ/пКл | от 10 до 316 |
| Пределы допускаемой основной относительной погрешности преобразования заряда в напряжение на частоте 140 кГц, % | ±5 |
| Диапазон рабочих частот, кГц - для GT500A - для GT500B | от 20 до 350; от 80 до 300 |
| Неравномерность амплитудно-частотной характеристики относительно частоты 140 кГц, % - в рабочем диапазоне частот | ±30; |
| - в диапазоне частот от 110 до 250 кГц | ±10 |
| Встроенный ФВЧ со спадом амплитудно-частотной характеристики не менее 20дБ/октаву и затуханием не более 3дБ на частоте среза, кГц - для GT500A | 20 |
| - для GT500B | 80 |
| Встроенный ФНЧ со спадом амплитудно-частотной характеристики не менее 20 дБ/октаву и затуханием не более 3дБ на частоте среза, кГц - для GT500A | 350 |
| - для GT500B | 300 |
| Уровень собственных шумов усилителя приведенный ко входу, пКл, не более | 1510-3 |
| Выходное сопротивление, Ом: - для GT500A | 50 Ом; |
| - для GT500B | 120 Ом |
| Максимальная амплитуда выходного напряжения, В, не менее | 2 |
| Пределы допускаемой дополнительной относительной погрешности преобразования в рабочем диапазоне температур, % | ±10 |
| Напряжение питания постоянного тока, В | 24±2 |
| Потребляемая мощность, мВт, не более | 850 |
| Габаритные размеры усилителей (длинах ширинах высота), мм, не более | 160х95х30 |
| Масса усилителя, кг, не более | 0,35 |
| Степень защиты усилителя от внешних воздействий | IP52 |
Рабочие условия эксплуатации усилителя:
- температура окружающего воздуха от минус 40 до плюс 85 °С;
- относительная влажность воздуха до 95 % при 35 °С;
Гарантийный срок хранения с момента изготовления 42 месяца.
Гарантийный срок эксплуатации с момента поставки заказчику 36 месяцев.
Знак утверждения типа наносится на корпус усилителя методом гравирования и на заглавные листы руководства по эксплуатации АБКЖ.431134.037РЭ и паспорта АБКЖ.431134.037ПС типографским способом.
| Обозначение | Наименование | Количество |
| АБКЖ.431134.037 | Усилитель заряда дифференциальный GT500 | 1 |
| АБКЖ.431134.037 ПС | Усилитель заряда дифференциальный GT500. Паспорт | 1 |
| АБКЖ.431134.037 РЭ | Усилитель заряда дифференциальный GT500. Руководство по эксплуатации | на партию |
| А3009.348.МП-13 | Усилители заряда дифференциальный GT500. Методика поверки | |
| Блок питания AS03 | по отдельному заказу |
осуществляется по документу А3009.348.МП-13 «Усилители заряда дифференциальные GT500. Методика поверки», утвержденному руководителем ГЦИ СИ «РФЯЦ-ВНИИЭФ» в декабре 2013 г. Основные средства поверки: генератор сигналов низкочастотный прецизионный Г3-110, мультиметр 3458А.
Методика измерений представлена в руководстве по эксплуатации на усилитель АБКЖ.431134.037РЭ «Усилитель заряда дифференциальный GT500. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к усилителям заряда дифференциальным GT500
1 МИ 1935-88 Рекомендации по метрологии. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений
2 9
электрического напряжения до 1000 В в диапазоне частот 1-10" ... 310 Гц.
2 АБКЖ.431134.037ТУ Усилитель заряда дифференциальный GT500. Технические условия.
При осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта (в комплекте с пьезоэлектрическими преобразователями акустической эмиссии).
| Зарегистрировано поверок | 12 |
| Поверителей | 2 |
| Актуальность данных | 18.09.2024 |
