Датчики давления ДАВ 102 Назначение средства измерений

Датчики давления ДАВ 102 (далее - датчики) предназначены для измерения абсолютного давления жидких и газообразных сред.

Описание

Принцип действия датчика основан на преобразовании воспринимающей мембраной измеряемого давления в усилие, которое через шток передается на балку. В балке возникают деформации, которые приводят к соответственному изменению электрического сопротивления тензорезисторов в выходное напряжение постоянного тока мостовой измерительной цепи преобразователя измерительного первичного (ПИП), пропорциональное величине измеряемого давления, а вторичный измерительный преобразователь (ВИП) преобразует выходное напряжение ПИП в цифровой последовательный код по интерфейсу RS-485.

В датчике имеется три варианта исполнения в зависимости от диапазона измерений, длины кабеля и диаметров центров размещения: ДАВ 102, ДАВ 102-01, ДАВ 102-02. ДАВ 102 имеет длину кабеля (150±15)мм, диаметр центров размещения амортизатора 057±0,2; ДАВ 102-01, ДАВ 102-02 исполнений имеет длину кабеля (1000±100)мм, диаметр центров размещения амортизатора 052±0,2.

Конструктивно датчик ДАВ 102 состоит из чувствительного элемента, представляющий собой балку, контактной колодки, корпуса с посадочной резьбой M18x1,5-6g для подсоединения к рабочей магистрали, вилки СНЦ30-10/14В-1-В для подключения к кабелю, соединяющего ПИП с ВИП. На «выходе» ВИП осуществляется подключение к измерительному тракту изделия потребителя. Датчик имеет кабель с рядом длин, осуществляющего неразъемное соединение ПИП с ВИП. Конструкция ВИП состоит из печатных плат, закрепленных в корпусе. Через вилку осуществляется подача на датчик напряжения питания и передача информации на вход регистрирующего устройства.

Датчик давления имеет цифровой канал передачи и приема данных через интерфейс связи RS 485 с отображением информации измеряемого абсолютного давления посредством программного обеспечения, предназначенного для визуализации измеряемых значений при проверке его работоспособности.

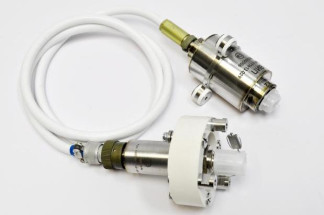

Общий вид датчика ДАВ 102 приведен на рисунке 1. Габаритно-установочные размеры датчика ДАВ 102 приведены на рисунке 2.

Рисунок 2 - Габаритно-установочные размеры датчика ДАВ 102

Диапазоны измерений давления Рном, МПа

-    исполнение ДАВ 102

-    исполнение ДАВ 102-01

-    исполнение ДАВ 102-02

Основной

Дополнительный

0-0,05;

0-0,15;

0-0,25

0-0,25; 0-0,75; 0 -1,25

Пределы основной приведенной погрешности, %

± 0,5

Код начального выходного сигнала датчика, единиц

100 ± 30

Код выходного сигнала датчика при давлении, соответствующем верхнему пределу измерений, единиц

1100 ±30

Номинальная цена единицы наименьшего разряда, МПа

-    исполнение ДАВ 102

-    исполнение ДАВ 102-01

-    исполнение ДАВ 102-02

Основной

Дополнительный

0,05 •Ш'3 0,15 • 10‘3 0,25 •Ю-3

0,25 •Ю'3 0,75 •Ю-3 1,25 •Ю-3

Габаритные размеры (максимальный диаметр корпуса преобразователя измерительного первичного датчика, максимальный диаметр корпуса вторичного измерительного преобразователя датчика х длина датчика с кабельной перемычкой)

-    исполнение ДАВ 102

-    исполнение ДАВ 102-01

-    исполнение ДАВ 102-02

067±1,5, 073 х 390 ±20 062±1,5, 073 х 1240 ±100 062±1,5, 073 х 1240 ±100

Масса, кг, не более

0,65

Знак утверждения типа

Знак утверждения типа наносится на титульных листах эксплуатационной документации.

Комплектность

В комплект поставки входят: датчик давления ДАВ 102, формуляр СДАИ.406233.069ФО, методика поверки, руководство по эксплуатации СДАИ.406233.069 РЭ, программное обеспечение 783.00227-01 (руководство оператора 783.00227-01 34).

Поверка

Поверка осуществляется в соответствии с методикой СДАИ.406233.069 МП «Датчик давления ДАВ 102. Методика поверки», утвержденной руководителем ГЦИ СИ ОАО «НИИФИ» 15.11.2013 г.

Средства поверки: Штангенциркуль ЩЦ-П-25 (диапазон измерений от 0 до 250 мм, погрешность ± 0,1 мм), штангенциркуль ШЦ-III (диапазон измерений от 0 до 1000 мм, погрешность ± 0.05 мм), источник питания постоянного тока Б5-8 (диапазон задаваемых напряжений от 2 до 50 В, погрешность задаваемых напряжений ± 3 %), манометр абсолютного давления МПА-15 (диапазон измеряемых давлений от 0 до 400 кПа, класс точности 0,01).

Сведения о методах измерений

Методика измерений содержится в руководстве по эксплуатации СДАИ.406233.069 РЭ.

Нормативные и технические документы, устанавливающие требования к датчикам давления ДАВ 102

Технические условия СДАИ.406233.069 ТУ.

Рекомендации к применению

Измерения, предусмотренные законодательством Российской Федерации о техническом регулировании    .
