Весы вагонные электронные ВЕКТОР, 56099-13

Назначение

Весы вагонные электронные ВЕКТОР (далее - весы) предназначены для определения массы железнодорожных вагонов, вагонеток и другого рельсового транспорта.

Описание

Конструктивно весы состоят из грузоприемного устройства и электронного весоизмерительного устройства.

Грузоприемное устройство (далее — ГПУ) состоит из одной или нескольких взвешивающих секций, а также (при необходимости) имеет промежуточные и подъездные секции. Каждая взвешивающая секция представляет собой опорную металлическую раму с настилом из листовой стали и участком рельсового пути. Каждая взвешивающая секция опирается на четыре аналоговых или цифровых весоизмерительных тензорезисторных датчика колонного типа (далее — датчик).

Сигнальные кабели датчиков в зависимости от исполнения весов подключены к электронному весоизмерительному устройству либо напрямую, либо через соединительную коробку.

Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием взвешиваемого транспортного средства, в аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал преобразуется в цифровой код и обрабатывается. Измеренное значение массы выводится на дисплей электронного весоизмерительного устройства.

В весах используются электронные весоизмерительные устройства, которые представляют результаты взвешивания и имеют клавиши управления весами. При использовании в весах цифровых датчиков электронные весоизмерительные устройства представляют собой терминал (Т.2.2.5 ГОСТ OIML R 76-1-2011). При использовании в весах аналоговых датчиков электронные весоизмерительные устройства представляют собой индикатор (Т.2.2.2 ГОСТ OIML R 76-1-2011).

Индикаторы, используемые в составе весов:

-    приборы весоизмерительные Микросим-06, модификации М0601-БМ, М0601-БМ2 (изготовитель - ООО НПП «Метра», г.Обнинск);

-    приборы весоизмерительные CI, модификации CI-2400BS, CI-5010A, CI-6000A (изготовитель - фирма «CAS Corporation», Корея);

-    весоизмерительные приборы VT300 (изготовитель - фирма «Vishay Precision Group Celtron», Тайвань).

Аналоговые весоизмерительные датчики, используемые в составе весов совместно с любым из индикаторов:

-    датчики весоизмерительные тензорезисторные МВ, модификация МВ 150 (изготовитель - ЗАО «Весоизмерительная компания «Тензо-М», пос. Красково);

-    датчики весоизмерительные тензорезисторные М, модификации М70К, М100 (изготовитель - ЗАО «Весоизмерительная компания «Тензо-М», пос. Красково);

-    датчики весоизмерительные сжатия 740 (изготовитель - фирма «UTILCELL», Испания);

-    датчики весоизмерительные тензорезисторные HM9B, BM14G (изготовитель - фирма «Zhonghang Electronic Measuring Instruments Co., LTD. (ZEMIC)», КНР);

-    датчики весоизмерительные тензорезисторные Compression, модификация ASC (изготовитель - фирма «Vishay Celtron (TIANJIN) Ltd^OT);

-    датчики весоизмерительные тензорезисторные С, модификация C16A (изготовители -фирма «Hottinger Baldwin Messtechnik GmbH», Германия и фирма «Hottinger Baldwin Measurement (Suzhou) Co., Ltd.», Китай).

Терминалы и цифровые весоизмерительные датчики, используемые в составе весов совместно:

-    приборы весоизмерительные DIS2116 (изготовитель - фирма «Hottinger Baldwin Messtechnik GmbH», Германия) и датчики весоизмерительные тензорезисторные С, модификация C16i (изготовители - фирма «Hottinger Baldwin Messtechnik GmbH», Германия, и фирма «Hottinger Baldwin Measurement (Suzhou) Co., Ltd.», Китай);

-    весоизмерительные приборы MATRIX II (изготовитель - фирма «UTILCELL», Испания) и датчики весоизмерительные сжатия 740D (изготовитель - фирма «UTILCELL», Испания).

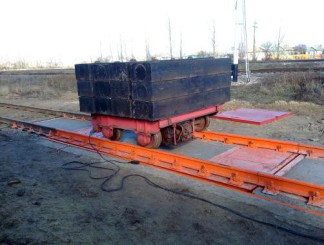

Общий вид ГПУ представлен на рисунке 1

L I _

Микросим-06 CI-2400BS

afcJiib М Z U :

HI. H>. □---

ф-гтг ОВОС

V Т300

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

-устройство первоначальной установки на нуль (Т.2.7.2.4);

-устройство слежения за нулем (Т.2.7.3);

-полуавтоматическое устройство установки на нуль (Т.2.7.2.2)

-устройство уравновешивания тары - выборки массы тары (Т.2.7.4.1);

-устройство предварительного задания значения массы тары (Т.2.7.5) (только для весоизмерительных приборов Микросим-06, MATRIX II и VT300);

-показывающее устройство с расширением — при использовании электронного весоизмерительного устройства DIS2116 (Т.2.6);

-запоминающее устройство (4.4.6);

-обнаружение промахов (5.2);

-выбор различных единиц измерения массы (2.1).

Обозначение модификаций весов имеет вид:

ВЕКТОР-Xl-(D), где:

Х1— максимальная нагрузка (Max), т;

D - условное обозначение для весов, с цифровыми датчиками (для весов с аналоговыми датчиками индекс отсутствует).

Значения максимальной нагрузки Max (Мах; диапазонов взвешивания многодиапазонных весов), поверочного интервала e (e диапазонов взвешивания многодиапазонных весов) наносятся на маркировочную табличку, закрепляемую на ГПУ и/или индикаторе (терминале) весов.

Для связи с периферийными устройствами (например, принтеры, электронные регистрирующие устройства, дублирующее табло, ПК) весы оснащаются интерфейсами RS-232, RS-485, USB.

Знак поверки наносится на корпус электронного весоизмерительного устройства.

Схема пломбировки от несанкционированного доступа приведена на рисунках 3—9.

Рисунок 3 — Схема пломбировки весоизмерительного прибора Микросим-06 от

несанкционированного доступа.

Место пломбировки

Рисунок 8 — Место пломбировки цифрового индикатора MATRIX II с помощью разрушаемой

наклейки

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ OIML R 76-1—2011 п. 5.5.1 «Устройства со встроенным программным обеспечением». ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Изменение ПО весов через интерфейс пользователя невозможно.

Кроме того, для защиты от несанкционированного доступа к параметрам юстировки и настройки, а также измерительной информации, используется пломбируемый переключатель.

Доступ к изменению настроек, калибровочных параметров и данных измерений защищен паролем. Для защиты ПО используется журнал событий, который хранится в зашифрованном виде. Параметры, определяющие технические и метрологические характеристики весов, в том числе показатели точности хранятся в микросхеме EEPROM, а также продублированы в ПЗУ. При несовпадении хранящихся значений, соответствующая запись вносится в журнал событий. Любые изменения вносятся в журнал событий, хранящийся в EEPROM.

Защита от преднамеренных и непреднамеренных воздействий соответствует уровню «С» по МИ 3286-2010. Идентификационные данные ПО приведены в табл. 1. Идентификационные данные ПО отображаются на дисплее индикатора при включении весов.

* Примечание - обозначение xxx и не относятся к метрологически значимой части ПО.

Технические характеристики

Метрологические характеристики приведены в таблицах 2 и 3 Таблица 2 - Метрологические характеристики однодиапазонных весов

Таблица 3 - метрологические характеристики многодиапазонных весов

Диапазон температур для ГПУ, °C:

-    при использовании датчиков МВ150, М70К, М100.................................от минус 30 до плюс 40;

-    при использовании датчиков 740, 740D.....................................................от минус 30 до плюс 40;

-    при использовании датчиков HM9B, BM14G...........................................от минус 10 до плюс 40;

-    при использовании датчиков Compression................................................от минус 10 до плюс 40;

-    при использовании датчиков d6A,C16i...................................................от минус 50 до плюс 50;

Диапазон температур для весоизмерительных устройств, °C:

-    прибор весоизмерительный Микросим-06, модификации M0601-БМ, М0601-БМ2................

...........................................................................................................................от минус 35 до плюс 50

-    прибор весоизмерительный CI, модификации CI-2400BS, CI-5010A, CI-6000A.....................

........................................................................................................................... от минус 10 до плюс 40

-    прибор весоизмерительный (терминал) DIS2116.....................................от минус 10 до плюс 40

-    весоизмерительный (терминал) Matrix II...................................................от минус 10 до плюс 40

-    весоизмерительный прибор (терминал) VT300.........................................от минус 10 до плюс 40;

Параметры электропитания от сети переменного тока:

ВООА +10 %

................................................................................................................ 220 _15%;

частота, Гц.........................................................................................................................50±1.

Знак утверждения типа

Знак утверждения типа наносится на маркировочные таблички, расположенные на корпусе ГПУ и/или индикатора (терминала), а также типографским способом на титульные листы эксплуатационной документации.

Комплектность

Весы......................................................................................................................................1 шт.

Руководство по эксплуатации............................................................................................1 шт.

Руководство по эксплуатации электронного весоизмерительного устройства (в соответствии с составом весов)......................................................................................................1экз.

Поверка

осуществляется в соответствии с приложением ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011, «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Идентификационные данные, а также процедура идентификации программного обеспечения приведены в соответствующих руководствах по эксплуатации электронных весоизмерительных устройств.

Основные средства поверки: гири, соответствующие классу точности М1-2 по ГОСТ OIML R 111-1-2009.

Сведения о методах измерений

«Весы вагонные электронные ВЕКТОР. Руководство по эксплуатации», раздел 2 «Использование по назначению».

Нормативные и технические документы, устанавливающие требования к весам вагонным электронным ВЕКТОР

1.    ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

2.    ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».

3.    ТУ 4274-002-77873514-2008 «Весы вагонные электронные ВЕКТОР».

Рекомендации к применению

Осуществление торговли и товарообменных операций.
