| Номер в госреестре | 56102-13 |
| Наименование СИ | Автоматы диагностики силовых параметров стрелочного электропривода |
| Обозначение типа СИ | АДСП |
| Изготовитель | ООО "Фирма "Измерения Телеметрия Диагностика" (ИТД), г.Новосибирск |
| Год регистрации | 2013 |
| Срок свидетельства | 29.10.2024 |
| МПИ (интервал между поверками) | 3 года |
Автоматы диагностики силовых параметров стрелочного электропривода АДСП Назначение средства измерений
Автоматы диагностики силовых параметров стрелочного электропривода АДСП предназначены для измерения активной мощности в трехфазных цепях переменного тока, среднеквадратического значения напряжения переменного тока, силы переменного тока, и использования в автоматизированных системах управления технологическими процессами, системах технического диагностирования и мониторинга на железнодорожном транспорте.
Принцип работы автоматов диагностики силовых параметров стрелочного электропривода АДСП (далее - АДСП) заключается в преобразовании входных аналоговых сигналов с помощью АЦП, последующей математической обработки и передачи данных измеренных величин расчета измеряемых параметров на персональный компьютер по последовательному интерфейсу RS-485.
АДСП состоят из блока измерения и обработки и блока выносных датчиков тока. Блок измерения и обработки АДСП изготовлен в металлическом корпусе. На основании корпуса размещен блочный разъём ХР1 типа РП 10-42 (штыри) с направляющими. Разъём предназначен для подключения к контролируемым цепям, блоку выносных датчиков тока, интерфейсным линиям и внешнему источнику питания. АДСП имеют 3 канала измерения напряжения и 2 канала измерения тока.
Блок измерения и обработки АДСП крепится при помощи установочной панели с розеткой РП10-42 (гнезда) на свободных местах релейного статива, блок выносных датчиков тока размещается на свободных местах клеммных полей или панелях для установки реле.
Конструкция АДСП выполнена таким образом, что доступ к внутренним частям возможен только при нарушении этикеток, наклеенных на боковые поверхности корпуса прибора.

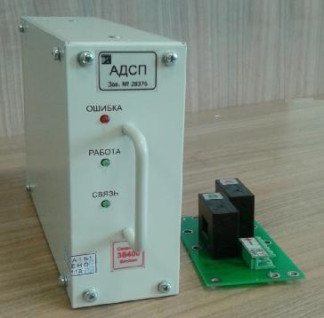

Общий вид АДСП показан на рисунке 1.
Программное обеспечение (ПО) приборов встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированной настройки и вмешательства, приводящим к искажению результатов измерений. Метрологические характеристики приборов с учетом погрешности, вносимой ПО, представлены в таблице 2. Суммарная погрешность приборов с учетом погрешности, вносимой ПО, не превышает пределов допускаемой погрешности. Идентификационные данные программного обеспечения автоматов диагностики силовых параметров стрелочного электропривода АДСП представлены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО приборов.
| Модификация прибора | Идентификационное наименование ПО | Номер версии ПО | Цифровой идентификатор ПО | Алгоритм вычисления цифрового идентификатора ПО |
| АДСП | ADSP | v 1.05 | CEAF | CRC16 |
| Уровень защиты программного обеспечения СИ | от непреднамеренных и преднамерен- | |||
Таблица 2 - Метрологические характеристики автоматов диагностики силовых параметров стрелочного электропривода АДСП._
| Измеряемая величина | Диапазон измерения | Пределы допускаемой основной относительной погрешности измерения |
| Среднеквадратическое значение напряжения переменного^ тока. | от 10 В до 420 В | ± 1,0 % |
| Среднеквадратическое значение силы переменного тока | от 0,2 А до 8 А | ± 1,0 % |
| Активная электрическая мощность при трехфазном симметричном напряжении и трехфазной симметричной силе переменного тока | от 18 Вт до 4950 Вт | ± 1,5 % |
| Примечания: 1. Линейные (межфазные) напряжения трехфазной сети. 2. Номинальная частота измеряемого напряжения и тока, Гц 50 ± 5 %; 3. Пределы допускаемой дополнительной погрешности, измеряемых величин, вызванной изменением температуры окружающего воздуха относительно нормальных условий применения составляют величину ± 0,5 основной погрешности на каждые 10 °С. | ||
| Параметр | Значение |
| Напряжение питания постоянного тока, В Напряжение питания переменного тока частотой 50 Гц, В | от 18 до 30 от 16 до 26 |
| Потребляемая мощность, Вт, не более | 2,5 |
| Масса, кг, не более: - блока измерения и обработки - блока выносных датчиков тока | 1,7 0,2 |
| Габаритные размеры, мм, не более - блока измерения и обработки - блока выносных датчиков тока | 51 x 124 x 230 100 x 50 x 35 |
| Количество измерительных каналов: - среднеквадратического значения напряжения - среднеквадратического значения силы переменного тока | 3 2 |
| Входное сопротивление измерительных каналов напряжения, МОм, не менее | 1,0 |
| Нормальные условия применения: Температура окружающего воздуха, °С Относительная влажность воздуха, % Атмосферное давление, кПа | 20 ± 5; от 30 до 80; от 84,0 до 106 |
| Рабочие условия применения: Температура окружающего воздуха, °С Относительная влажность воздуха при 20 °С, % Атмосферное давление, кПа | от 0 до 50 от 30 до 80; от 70,0 до 106,7 |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ4 |
| Средняя наработка на отказ, ч | 45000 |
| Средний срок службы, лет | 15 |
Знак утверждения типа наносится на шильду, находящуюся на лицевой панели автоматов диагностики силовых параметров стрелочного электропривода АДСП и на эксплуатационную документацию типографским способом.
Комплект поставки автоматов диагностики силовых параметров стрелочного электропривода АДСП указан в таблице 4.
| Наименование | Обозначение | Количество |
| Автомат диагностики стрелочного электропривода АДСП. | УКВФ.421451.009 | 1 шт. |
| Блок выносных датчиков тока | УКВФ.421451.009 | 1 шт. |
| Установочная панель с розеткой РП 10-42 Л-В | бРО.364.024ТУ, УКВФ.741246.001 | 1 шт. |
| Руководство по эксплуатации | УКВФ.421451.009РЭ | * экз. |
| Методика поверки | МП 1685/550-2013 | * экз. |
| Этикетка | УКВФ.421451.009ЭТ | 1 шт. |
| Внутренняя (индивидуальная) упаковка | УКВФ.323129.002 | 1 шт. |
| Примечание * - Количество экземпляров на партию АДСП устанавливается по соглашению с заказчиком, но не более одного на партию в количестве менее или равном 10 шт. | ||
осуществляется по документу «Автоматы диагностики силовых параметров стрелочного электропривода АДСП. Методика поверки. МП 1685/550-2013», утвержденному ФБУ «Ростест-Москва» 04 октября 2013 г.
Перечень основных средств, применяемых при поверке, указан в таблице 5.
Таблица 5 - Основные средства, применяемые при поверке
| Тип прибора | Метрологические характеристики | |||
| 1 | 2 | |||
| Воспроизведение напряжения переменного тока | ||||
| Диапазон воспроизведения напряжения | Диапазон частот | Пределы относительной погрешности, % | ||
| (0,01 - 1,44)-Цном.ф | от 45 Гц до 55 Гц | ± (0,05 + 0,01 • • (Цном.ф/Цф-1|)) | ||
| Воспроизведение силы переменного тока | ||||
| Калибратор переменного | Диапазон воспроизведения силы тока | Диапазон частот | Пределы относительной погрешности, % | |
| тока “Ресурс-К2” | (0,001 - 1,5)-1ном | от 45 Гц до 55 Гц | ± (0,05 + 0,01- • (|1ном/1-1|)) | |
| Воспроизведение активной электрической мощности | ||||
| Диапазон воспроизведения активной электрической мощности | Пределы относительной погрешности, % | |||
| от 0,01 ■ 1ном ■ Цном до 4,5 ■ 1ном^ Цном | ± (0,1 + 0,02 • • (|Рном/Р -1|)) | |||
| Примечания: 1) Цф - действующее значение фазного напряжения; 2) Номинальное значение фазного напряжения Цном.ф: 220 В; 3) I - действующее значение силы тока; 4) Номинальное значение силы переменного тока 1ном: 5 А; 5) P - значение активной электрической мощности; 6) Номинальное значение активной электрической мощности P | ном: 1100 Вт. | |||
Методы измерений с помощью автоматов диагностики силовых параметров стрелочного электропривода АДСП указаны в документе: УКВФ.421451.009РЭ «Автоматы диагностики силовых параметров стрелочного электропривода АДСП. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к автоматам диагностики силовых параметров стрелочного электропривода АДСП
1) ТУ 3185-023-23572762-11 «Автоматы диагностики силовых параметров стрелочного электропривода АДСП. Технические условия»;
2) ГОСТ 22261-94 «ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия».
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
