Термопреобразователи сопротивления платиновые 2Pt100/B/2 исп. 31151621, 56107-13

Документы

Карточка СИ

Номер в госреестре	56107-13
Наименование СИ	Термопреобразователи сопротивления платиновые
Обозначение типа СИ	2Pt100/B/2 исп. 31151621
Изготовитель	"Rosemount Temperature GmbH", Германия
Год регистрации	2013
МПИ (интервал между поверками)	2 года
Описание типа	скачать

Назначение

Термопреобразователи сопротивления платиновые модели 2Pt100/B/2 исполнения 31151621 (далее по тексту - термопреобразователи или ТС) предназначены для измерения температуры охлаждения уплотняющего воздуха на ОАО «Мосэнерго» филиал ТЭЦ-16.

Описание

Принцип действия термопреобразователей основан на преобразовании измеряемой температуры в изменение электрического сопротивления чувствительных элементов (ЧЭ) ТС.

Термопреобразователи конструктивно выполнены в виде измерительной вставки с двумя ЧЭ, соединенной с защитной головкой, выполненной из алюминия. Измерительная вставка состоит из двух тонкопленочных платиновых ЧЭ, помещенных в защитный чехол из нержавеющей стали. ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009(МЭК 60751).

Схема соединения внутренних проводников термопреобразователей с чувствительными элементами: 2-х проводная.

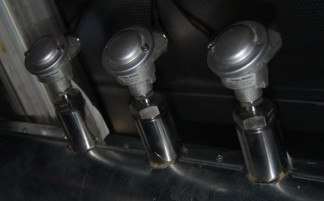

Внешний вид термопреобразователя представлен на рисунке 1.

Рис. 1. Внешний вид термопреобразователя сопротивления платинового модели 2Pt100/B/2 исполнения 31151621.

Технические характеристики

Таблица 1

Наименование характеристики
Диапазон измеряемых температур, °С	от минус 60 до плюс 600
Температурный коэффициент ТС а, °С-1	0,00385
Условное обозначение номинальной статической характеристики преобразования (НСХ) по МЭК 60751/ГОСТ 6651-2009	Pt100
Номинальное значение сопротивления термопреобразователя при 0° С (Ro), Ом	100

Наименование характеристики
Класс допуска ТС по МЭК60751/ГОСТ 6651-2009	В
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651-2009, °С	+(0,3+0,005\|ф
Электрическое сопротивление изоляции при температуре плюс (25±10) °С и относительной влажности воздуха от 30 до 80%, МОм (при 100 В), не менее	100
Диаметр монтажной части ТС, мм	12
Длина монтажной части ТС, мм	350
Рабочие условия эксплуатации:
Температура окружающей среды, °С	от плюс 5 до плюс 50
Относительная влажность воздуха, %, не более	80

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания и на корпус прибора при помощи наклейки.

Комплектность

Термопреобразователь сопротивления платиновый модели 2Pt100/B/2 ис полнения 31151621 Паспорт

3 шт. 3 экз.

Поверка

осуществляется в соответствии с документом ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».

Основные средства поверки:

- термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;

- термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.2 с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004... 0,02) °С;

- многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами допускаемой основной абсолютной погрешности измерения сопротивления ±(10-5R+5 10-4), где R - измеряемое сопротивление, Ом;

- мегомметр М4100/3, рабочее напряжение до 500В.

Сведения о методиках (методах) измерений приведены в соответствующем разделе паспорта на термопреобразователь сопротивления платиновый модели 2РИ00/В/2и исполнения 31151621.

Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления платиновым модели 2Pt100/B/2 исполнения 31151621

ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;

ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;

ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта на территории ОАО «Мосэнерго» филиал ТЭЦ-16 (г. Москва).
