Термопреобразователи сопротивления платиновые 2PT100/B-20x6-M10x1-2/3, 56108-13

Назначение

Термопреобразователи сопротивления платиновые модели 2PT100/B-20x6-M10x1-2/3 (далее - термопреобразователи или ТС) предназначены для измерения температуры металла подшипника электродвигателя на ОАО Мосэнерго» филиал ТЭЦ-16.

Описание

Принцип действия ТС основан на зависимости сопротивления тонкопленочного платинового термочувствительного элемента (ЧЭ) от температуры.

Термопреобразователи конструктивно выполнены в виде измерительной вставки с двумя ЧЭ, соединенной с цилиндрической защитной головкой. Измерительная вставка состоит из двух тонкопленочных платиновых ЧЭ, помещенных в защитный чехол из нержавеющей стали. ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009(МЭК 60751).

ТС имеют трехпроводную схему соединения внутренних проводов с ЧЭ.

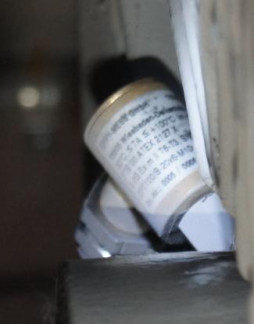

Фотография внешнего вида термопреобразователей представлена на рисунке 1.

Технические характеристики

Диапазон измеряемых температур, °С Температурный коэффициент ТС а, °С-1

Условное обозначение номинальной статической характеристики (НСХ) по ГОСТ 6651-2009

Номинальное значение сопротивления термопреобразователя при 0° С (Ro), Ом

Класс допуска ТС по ГОСТ 6651-2009

Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651-2009, °C

от минус 40 до плюс 125

0,00385

Pt100

100

B

Электрическое сопротивление изоляции при температуре плюс (25±10) °С и относительной влажности воздуха от 30 до 80 %, МОм

(при 100 В), не менее    100

Диаметр измерительной части ТС, мм    6

Длина монтажной части ТС, мм    200 Рабочие условия эксплуатации:

Температура окружающей среды, °С    от плюс 5 до плюс 50

Относительная влажность воздуха, %, не более    80

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания и на корпус прибора при помощи наклейки.

Комплектность

Термопреобразователь сопротивления платиновый

модели 2PT100/B-20x6-M10x1-2/3    2 шт.

Паспорт    2 экз.

Поверка

осуществляется в соответствии с документом ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».

Основные средства поверки:

-    термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;

-    термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.2 с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004... 0,02) °С;

-    многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами допускаемой основной абсолютной погрешности измерения сопротивления ±(10-5R+5 10-4), где R - измеряемое сопротивление, Ом;

-    мегомметр М4100/3, рабочее напряжение до 500В.

Сведения о методиках (методах) измерений приведены в соответствующем разделе паспорта на термопреобразователь сопротивления платиновый модели 2PT100/B-20x6-M10x1-2/3.

Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления платиновым 2PT100/B-20x6-M10x1-2/3

ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;

ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;

ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта на территории ОАО «Мосэнерго» филиал ТЭЦ-16 (г. Москва).
