| Номер в госреестре | 56127-14 |
| Наименование СИ | Расходомеры-счетчики массовые |
| Обозначение типа СИ | VersaFlow серии Coriolis-100, Coriolis-200 и Coriolis-1000 |
| Изготовитель | "Honeywell International Inc.", США |
| Год регистрации | 2014 |
| Срок свидетельства | 15.01.2019 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Расходомеры-счётчики массовые VersaFlow серии Coriolis-100, Coriolis-200 и Coriolis-1000 предназначены для прямых измерений массового расхода жидкости, её плотности, температуры и вычисления объемного расхода.
Принцип работы расходомеров-счётчиков массовых VersaFlow серии Coriolis-100, Coriolis-200 и Coriolis-1000 основан на использовании сил Кориолиса, возникающих в колебательной системе, величина которых зависит от массы жидкости и скорости её движения. Сила Кориолиса создаёт момент, пропорциональный массовому расходу, под влиянием колебательного воздействия, изгибающего трубку (две трубки), по которой поступательно движется измеряемая жидкость.

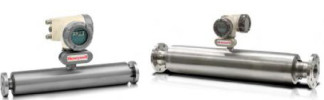

Расходомеры-счётчики массовые VersaFlow серии Coriolis-100, Coriolis-200 и Coriolis-1000 (рисунок 1, и рисунок 2) состоят из двух частей: первичного преобразователя и конвертера сигналов TW^9000 (рисунок 3), которые могут быть единой конструкцией (компактное исполнение) или разнесены на некоторое расстояние при помощи соединительного кабеля (разнесенное исполнение). В качестве первичных преобразователей используются датчики массового расхода Coriolis-100, Coriolis-200 и Coriolis-1000.
Источник колебаний (электромагнитный соленоид) расположен в центральной части корпуса датчика массового расхода. Измеренный сигнал снимается с нескольких измерительных датчиков, обрабатывается электронным блоком датчика массового расхода, и затем передаётся, в цифровой форме, конвертеру сигналов. Конвертер сигналов обрабатывает полученные данные, и отображает измерительную информацию на жидкокристаллическом дисплее, а так же преобразует её в виде нормированных сигналов (токовых и/или частотноимпульсных).
Датчики массового расхода могут быть одно- и двухтрубными. Измерительные трубы изготавливают из титанового сплава, хастеллоя или нержавеющей стали.
W R
Рисунок 3 Конвертеры сигналов TW^9000
Пломбировка расходомеров-счётчиков массовых VersaFlow серии Coriolis-100, Coriolis-200 и Coriolis-1000 не предусмотрена.
Первичные преобразователи могут поставляться в следующих модификациях:
- с фланцевыми технологическими присоединениями;
- с асептическими технологическими присоединениями;
- с обогревающим кожухом;
- с системой аварийного дренирования.
Конвертер сигналов TWС-9000 представляет собой отдельный электронный блок, предназначенный для обработки измерительной информации, а также для питания первичного преобразователя расхода. Конвертеры сигналов отличаются формой корпуса, номенклатурой выходных сигналов, набором диагностических и вспомогательных функций.
Конвертеры сигналов выпускаются в следующих исполнениях:
С - Компактное исполнение (конвертер сигналов установлен непосредственно на первичном преобразователе и имеет с ним жесткую механическую связь).
F - Разнесенное исполнение (конвертер сигналов изготовлен в корпусе полевого исполнения и соединен с первичным преобразователем сигнальным кабелем).
W - Разнесенное исполнение (конвертер сигналов изготовлен в корпусе для настенного монтажа и соединен с первичным преобразователем сигнальным кабелем).
R - Разнесенное исполнение (конвертер сигналов изготовлен в корпусе для установки в 19 дюймовую монтажную стойку и соединен с первичным преобразователем сигнальным кабелем).
Расходомеры-счётчики имеют аналоговые и частотно-импульсные выходы, магнитные сенсоры, смарт-систему, протокол HART.
Уровень защиты ПО СИ от непреднамеренных и преднамеренных изменений соответствует уровню «С», согласно МИ 3286-2010.
Идентификационные данные программного обеспечения (ПО) расходомеров-счётчиков массовых VersaFlow серии Coriolis-100, Coriolis-200 и Coriolis-1000 приведены в таблице 1.
Таблица 1.
| Наименование ПО | Идентификационн ое наименование ПО | Номер версии (идентификацион ный номер) ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора |
| Микропрограмма расходомера- счётчика | ER 3.3.1 | 3.хх | 02DE0AA | CRC32 |
Основные метрологические и технические характеристики расходомеров-счётчиков массовых VersaFlow серии Coriolis-100, Coriolis-200 и Coriolis-1000, представлены в таблицах 2,
3 и 4.
наносится на корпус конвертера сигналов при помощи наклейки и титульный лист руководства по эксплуатации типографским способом.
| Наименование параметра или характеристики | VersaFlow Coriolis-100 | |||
| Исполнение | S15 | S25 | S40 | S50 |
| Условные диаметры Ду, мм | 15 | 25 | 40 | 50 |
| Максимальный расход, кг/ч | 6500 | 27000 | 80000 | 170000 |
| Номинальный расход, кг/ч | 4800 | 20000 | 60000 | 125000 |
| Минимальный расход, кг/ч | 480 | 2000 | 6000 | 12500 |
| Пределы допускаемой относительной погрешности измерений массового и объёмного расхода жидкости, % | ±0,2+0,01-(Gmax/Gi) | |||
| Стабильность нуля (от максимального диапазона измерения), % | ±0,025 | |||
| Диапазон измерения плотности, кг/м | от 400 до 2500 | |||
| Пределы допускаемой абсолютной погрешности измерения плотности, кг/м3 | ±2 (±0,5 при калибровке на месте установки) | |||
| Диапазон измерения температуры, оС | от минус 40 до плюс 130 | |||
| Пределы допускаемой абсолютной погрешности измерения температуры, оС | ±1 | |||
| Давление измеряемой среды, МПа | до 10 | |||
| Температура окружающей среды, оС | от минус 40 до плюс 60 | |||
| Выходные сигналы: Токовый, мА Частотный, Гц Импульсный (длительность импульса от 0,05 до 2000 мс), имп/с | от 0 до 20, от 4 до 20 от 0 до 10000 от 0,0001 до 10000 | |||
| Маркировка взрывозащиты | EExde[ib]IIC T2.T6; EExd[ib]IIC T2.. T6 | |||
| Категория пылевлагозащиты (по ГОСТ 14254-96) | IP67 | |||
| Напряжение питания - переменный ток, В - постоянный ток, В | от 100 до 230 от 9 до 31 | |||
| Потребляемая мощность, Вт, не более | 10 | |||
| Габаритные размеры, мм, не более - длина - высота - ширина | 561 281,8 101,6 | 607 294.2 114.3 | 776 348.2 168.2 | 946 399,6 219 |
| Масса, кг, не более | 18,8 | 21,8 | 34,8 | 62,8 |
| Примечания 1. Gmax - максимальный расход, кг/ч; 2. Gi - текущий расход, кг/ч. | ||||
| Наименование параметра или характеристики | VersaFlow Coriolis-1000 | ||||||
| Исполнение | S/H/T06 | S/H/T10 | S/H/T15 | S/H/T25 | S/H/T40 | S/H/T50 | S/H/T80 |
| Условные диаметры Ду, мм | 6 | 10 и 15 | 15 и 25 | 25 и 40 | 40 и 50 | 50 и 80 | 80 и 100 |
| Максимальный расход, кг/ч | 1230 | 3500 | 14600 | 44800 | 120000 | 234000 | 560000 |
| Номинальный расход, кг/ч | 950 | 2700 | 11230 | 34500 | 92000 | 180000 | 430000 |
| Минимальный расход, кг/ч | 95 | 270 | 1123 | 3450 | 9200 | 18000 | 43000 |
| Пределы допускаемой относительной погрешности измерений массового и объёмного расхода жидкости, % | ±0,1+0,05-(Gmax/Gi) | ||||||
| Стабильность нуля (от максимального диапазона измерения), % - измерительная труба из титана (T) - измерительная труба из хастеллоя (Н) и нержавеющей стали (S) | ±0,008 ±0,05 | ||||||
| Диапазон измерения плотности, кг/м3 | от 500 до 2000 | ||||||
| Пределы допускаемой абсолютной погрешности измерения плотности, кг/м3 | ±2 (±0,5 при калибровке на месте установки) | ||||||
| Диапазон измерения температуры, оС - для измерительной трубы из титана (Т) - для измерительной трубы из нержавеющей стали (S) - для измерительной трубы из хастеллоя (H) | от минус 40 до плюс 150 от 0 до плюс 130 от 0 до плюс 100 | ||||||
| Пределы допускаемой абсолютной погрешности измерения температуры, оС | ±1 | ||||||
| Давление измеряемой среды, МПа | до 10 | ||||||
| Температура окружающей среды, оС | от минус 40 до плюс 60 | ||||||
| Выходные сигналы Токовый, мА Частотный, Гц Импульсный (длительность импульса от 0,05 до 2000 мс), имп/с | от 0 до 20, от 4 до 20 от 0 до 10000 от 0,0001 до 10000 | ||||||
| Маркировка взрывозащиты | EExde[ib]IIC T2.. ,T6; EExd[ib]IIC T2.. T6 | ||||||
| Категория пылевлагозащиты (по ГОСТ 14254-96) | IP67 | ||||||
| Напряжение питания - переменный ток, В - постоянный ток, В | от 100 до 230 от 9 до 31 | ||||||
| Потребляемая мощность, Вт, не более | 12 | ||||||
| Габаритные размеры, мм, не более - длина - высота - ширина | 428 362 102 | 518 362 102 | 556 362 102 | 708 376 115 | 933 430 170 | 1109 480 220 | 1468 534 274 |
| Масса, кг, не более | 15 | 20 | 23 | 35 | 80 | 145 | 260 |
| Таблица 4. | |||
| Наименование параметра или характеристики | VersaFlow Coriolis-200 | ||
| Исполнение | S100 | S150 | S250 |
| Условные диаметры Ду, мм | 100 и 150 | 150 и 200 | 250 и 300 |
| Максимальный расход, кг/ч | 420000 | 900000 | 2300000 |
| Номинальный расход, кг/ч | 325000 | 690000 | 1770000 |
| Минимальный расход, кг/ч | 32500 | 69000 | 177000 |
| Стабильность нуля, не более, кг/ч | 7 | 18 | 50 |
| Пределы допускаемой относительной погрешности измерений массового и объёмного расхода | ±0,1 | ||
| жидкости, % | |||
| Диапазон измерения плотности, кг/м3 | от 400 до 3000 | ||
| Пределы допускаемой абсолютной погрешности измерения плотности, кг/м3 | ±2 (±0,5 при калибровке на месте установки) | ||
| Диапазон измерения температуры, оС | от минус 45 до плюс 130 | ||
| Пределы допускаемой абсолютной погрешности измерения температуры, оС | ±1 | ||
| Давление измеряемой среды, МПа | до 10 | ||
| Температура окружающей среды, оС | от минус 40 до плюс 60 | ||
| Выходные сигналы | |||
| Токовый, мА | от 0 до 20, от 4 до 20 | ||
| Частотный, Гц | от 0 до 10000 | ||
| Импульсный (длительность импульса от 0,05 до 2000 мс), имп/с | от 0,0001 до 10000 | ||
| Маркировка взрывозащиты | 1ExibIIC T6...T1 | ||
| Категория пылевлагозащиты (по ГОСТ 14254-96) | IP67 | ||
| Напряжение питания | |||
| - переменный ток, В | от 100 до 230 | ||
| - постоянный ток, В | от 9 до 31 | ||
| Потребляемая мощность, Вт, не более | 10 | ||
| Габаритные размеры, мм, не более | |||
| - длина | 1410 | 1731 | 2160 |
| - высота | 479,5 | 583,5 | 666 |
| - ширина | 219 | 323 | 406 |
| Масса, кг, не более | 90,1 | 216,8 | 450 |
В комплект поставки входит:
- Расходомер-счётчик............
1 шт. 1 шт. 1 шт. 1 шт.
- Упаковка..........................
- Руководство по эксплуатации
- Методика поверки...............
осуществляется по документу МП РТ 1745-2013 «ГСИ. Расходомеры-счётчики массовые VersaFlow серии Coriolis-100, Coriolis-200 и Coriolis-1000. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 25 сентября 2013 г.
Средства поверки:
- установка поверочная, с диапазоном воспроизводимого расхода, соответствующим рабочему диапазону поверяемого расходомера, ПГ не более ±0,05 %;
3
- плотномер, с диапазоном измерения плотности от 650 до 1100 кг/м , предел абсолютной
3
погрешности не более ±0,5 кг/м ;
- термометр электронный, с диапазоном измерения от 0 °С до плюс 50 °С, предел абсолютной погрешности не более ±0,1 °С.
Отсутствуют.
Нормативные и технические документы, устанавливающие требования к расходомерам электромагнитным VersaFlow серии Coriolis-100, Coriolis-200 и Coriolis-1000
ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объёма жидкости».
ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объёма и массы жидкости».
Техническая документация фирмы «Honeywell International Inc.», США.
Осуществление торговли и товарообменных операций.
