| Номер в госреестре | 56129-14 |
| Наименование СИ | Вычислители количества теплоты |
| Обозначение типа СИ | ВКТ-9 |
| Изготовитель | ЗАО "НПФ Теплоком", г.С.-Петербург |
| Год регистрации | 2014 |
| Срок свидетельства | 15.01.2019 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Вычислители количества теплоты ВКТ-9 предназначены для измерений выходных сигналов измерительных преобразователей параметров теплоносителя (расхода, температуры, давления) и вычислений по результатам измерений количества теплоносителя и тепловой энергии (количества теплоты) в водяных системах теплоснабжения, а также для измерений объема холодной воды, объема газа (в рабочих условиях), количества электроэнергии и температуры воздуха.
Вычислители количества теплоты ВКТ-9 (в дальнейшем - вычислители) предназначены для работы:
1) с измерительными преобразователями параметров теплоносителя:
- счетчиками объема (преобразователями расхода, расходомерами) с импульсным выходным сигналом частотой до 16 Гц на пассивном выходе и до 1000 Гц на активном выходе при цене импульса от 0,001 до 10000 дм ;
- термопреобразователями сопротивления с номинальной статической характеристикой 100П, Pt100, 500П, Pt500, 1000П или Pt1000 по ГОСТ 6651-2009;
- преобразователями избыточного давления с верхним пределом измерений не более 2,5 МПа и выходным сигналом постоянного тока в диапазонах (0 - 5), (0 - 20) или (4 - 20) мА.
2) со счетчиками объема холодной воды, счетчиками газа и электроэнергии, с
термопреобразователями сопротивления при измерениях температуры воздуха. _Модели вычислителей и их характерные особенности приведены ниже.
| Модель | Количество подключаемых преобразователей по вводу | Дополнительные входы для измерений | ||||||
| Тепловая система 1 | Тепловая система 2 | сопротивления ПТ | количества импульсов ПР | |||||
| ПР | ПТ | ПД | ПР | ПТ | ПД | |||
| ВКТ-9-01 | 3 | 3 | 3 | - | - | - | 1 | 3 |
| ВКТ-9-02 | 3 | 3 | 3 | 3 | 3 | 3 | 2 | 3 |
| ПР - преобразователь расхода, ПТ - преобразователь температуры, ПД - преобразователь давления. | ||||||||
Вычислители обеспечивают представление текущих, часовых, суточных, месячных и нарастающим итогом показаний на встроенное табло и посредством интерфейсов RS232, USB и RS485 (опция по заказу) на внешнее устройство следующих величин:
- текущее время и дата;
- время работы и остановки счета количества теплоносителя и тепловой энергии;
- тепловая энергия и мощность;
- масса и объем теплоносителя;
- объемный и массовый расход теплоносителя;
- температура и разность температур теплоносителя;
- избыточное давление теплоносителя;
- количество и расход измеряемой среды (вода, газ, электроэнергия);
- температура холодной воды и воздуха.
Уравнения измерений (номинальные функции преобразования) тепловой энергии и массы воды, а также алгоритмы вычислений плотности и энтальпии воды соответствуют МИ 2412-97.
Вычислители имеют два дискретных входа и два дискретных выхода, соответственно предназначенных для приема и передачи информации о внешних событиях и нештатных ситуациях в работе вычислителя.
Лист № 2 Всего листов 5
Хранение архивной и итоговой измерительной информации, а также диагностической и настроечной информации осуществляется в энергонезависимой памяти вычислителя.
Питание вычислителей осуществляется от литиевой батареи напряжение 3,6 В или от опционального внешнего источника постоянного тока напряжением от 10 до 30 В с выходным током не менее 500 мА.
Вычислители выполнены в пластмассовом ударопрочном корпусе. Конструкция корпуса обеспечивает степень защиты IP54 или по заказу IP65 по ГОСТ 14254-96.
Внешний вид вычислителя приведен на рисунке 1.
JUecnio n/KjMtfjjporiflHiin

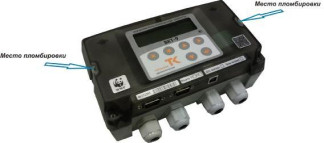

Рисунок 2 - Места пломбирования вычислителя В целях обнаружения факта несанкционированных изменений в настройке вычислителя, предусмотрено вычисление и представление на табло и внешние устройства контрольных сумм, характеризующих калибровочные коэффициенты измерительных каналов и настроечные параметры рабочей базы вычислителя, а также ведение журнала событий с представлением информации на внешнее устройство.
Вычислители имеют встроенное программное обеспечение (ПО), в котором выделена метрологически значимая часть.
Метрологически значимая часть ПО, отвечающая за алгоритмы вычислений измеряемых величин, обработки и представления результатов измерений, выполняет следующие функции:
- расчет значений расхода и количества измеряемой среды по результатам измерений выходных сигналов преобразователей расхода (счетчиков);
- расчет значений температуры и разности температур по результатам измерений выходных сигналов термопреобразователей сопротивления;
- расчет значений давления по результатам измерений выходных сигналов преобразователей давления;
- вычисление значений плотности, энтальпии и разности энтальпий воды по результатам измерений температуры, разности температур и давления;
- вычисление значений массового расхода и тепловой мощности по результатам расчетов объемного расхода и вычислений плотности и энтальпии;
- вычисление значений массы и тепловой энергии по результатам расчетов объема и вычислений плотности, энтальпии и разности энтальпий.
Идентификационные данные ПО и его метрологически значимой части приведены в таблице 1.
| Таблица 1 | ||||
| Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификацио нный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| - | ВКТ-9-01(02) | У01.ХХ | 1039 | CRC-16 |
ХХ - идентификатор метрологически незначимой части ПО, представленный двумя цифрами от 0 до 9.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - С по МИ 3286-2010.
Диапазоны измерений и пределы допускаемых значений погрешностей при преобразовании входных сигналов в значения измеряемых величин в рабочих условиях применения соответствуют значениям, приведенным в таблице 2.
Таблица 2
| Величина | Диапазон | Пределы погрешности | Погрешность |
| Количество тепловой энергии, ГДж (Гкал) | 0 - 109 | ± (0,5 + 2/At) % ± (0,1 + 10/A0) % | относительная |
| Тепловая мощность, ГДж/ч (Гкал/ч) | 0 - 106 | ± (0,6 + 2/At) % ± (0,2 + 10/A0) % | |
| Масса, т | 0 - 109 | ± 0,1 % | относительная |
| Объем, м3 Количество электроэнергии, кВтч | 0 - 109 | ± 1 ед. мл. р. | абсолютная |
| Объемный расход, м3/ч Массовый расход, т/ч Электрическая мощность, кВт | 0 - 106 | ± 0,1 % | относительная |
| Температура, °С | -50 - +180 | ± 0,1 °С | абсолютная |
| Разность температур, °С | 2 - 180 | ± (0,028 + 0,001At) °С | абсолютная |
| 2 Избыточное давление, МПа (кгс/см ) | 0 - 2,5 (0 - 25,49) | ± 0,25 % | приведенная |
| Время работы и остановки счета, ч | 0 - 106 | ± 0,01 % | относительная |
| At - разность температуры воды в подающем и обратном трубопроводах, °С. Д0 - разность температуры воды в трубопроводе и температуры холодной воды, принятой условно-постоянной величиной, °С. | |||
Вычислители в рабочих условиях применения обеспечивают свои технические
характеристики при воздействии на них следующих влияющих величин:
- температура окружающего воздуха в диапазоне от минус 10 до плюс 50 °С;
- относительная влажность воздуха до 95 % при температуре плюс 35 °С;
- атмосферное давление в диапазоне от 84 до 106,7 кПа;
- синусоидальная вибрация частотой (10 - 55) Гц с амплитудой смещения до 0,35 мм;
- напряженность магнитного поля частотой 50 Гц, не более 400 А/м.
Габаритные размеры вычислителей, не более, мм: длина - 200, ширина - 150, высота -
65.
Масса вычислителей не более 0,75 кг.
Средняя наработка на отказ 80000 ч.
Средний срок службы 12 лет.
наносится на лицевую панель вычислителя в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
| Наименование | Обозначение | Кол-во | Примечания |
| Вычислитель количества теплоты | ВКТ-9 | 1 | Модель и опции по заказу |
| Руководство по эксплуатации | РБЯК.400880.100 РЭ | 1 | |
| Паспорт | РБЯК.400880.100 ПС | 1 | |
| Методика поверки | РБЯК.400880.100 МП | 1 |
осуществляется по документу РБЯК.400880.100 МП «Вычислители количества теплоты ВКТ-9. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 12 ноября 2013 г.
Основные средства поверки:
1. Мера электрического сопротивления постоянного тока многозначная Р3026-2. Диапазон сопротивлений (0,01 - 111111,1) Ом, класс точности 0,005/1,5 10-6 - 2 шт.;
2. Магазин сопротивлений Р4831. Диапазон сопротивлений (0,01 - 111111,1) Ом, кт
0,02/2 10-6;
3. Прибор для поверки вольтметров программируемый В1-13. Диапазон постоянного тока от 100 нА до 100 мА, ПГ ± 0,015 мА;
4. Генератор импульсов Г5-79. Количество импульсов в серии от 1 до 9999 с дискретностью установки 1 имп., период повторения импульсов от 1 мкс до 99,9 с, длительность импульсов от 0,05 мкс до 0,999 с.
5. Стенд СКС6. Количество импульсов в серии - 16; постоянный ток 4 мА, пг ± 0,003 мА; 10 и 20 мА, ПГ ± 0,009 мА.
Методика измерений приведена в руководстве по эксплуатации РБЯК.400880.100 РЭ «Вычислители количества теплоты ВКТ-9».
Лист № 5 Всего листов 5
Нормативные и технические документы, устанавливающие требования к вычислителям количества теплоты ВКТ-9:
1. ГОСТ Р 51649-2000. «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия».
2. ГОСТ Р ЕН 1434-1-2011. «Теплосчетчики. Часть 1. Общие требования».
3. Рекомендация МИ 2412-97. «Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя».
4. Рекомендация МИ 3286-2010. «Проверка защиты программного обеспечения и определение ее уровня при испытаниях средств измерений в целях утверждения типа».
5. Технические условия ТУ 4217-100-15147476-2013. «Вычислители количества теплоты ВКТ-9».
осуществление торговли и товарообменных операций.
