| Номер в госреестре | 56131-14 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | Testo 315-3 |
| Изготовитель | "Testo SE & Co. KGaA", Германия; Фирма "Testo AG", Германия (срок свидетельства: 15.01.2019 г.) |
| Год регистрации | 2014 |
| Срок свидетельства | 29.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы Testo 315-3 (далее — газоанализаторы) предназначены для непрерывного автоматического параллельного контроля содержания оксида углерода (СО) и диоксида углерода (СО2) в окружающем воздухе помещений.

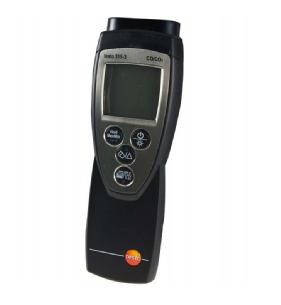

Конструктивно газоанализаторы представляют собой переносные автоматические приборы, выполненные в едином корпусе из пластика (рис.1).
Принцип действия газоанализаторов основан на непрерывном преобразовании сигнала, поступающего с газочувствительных измерительных преобразователей (сенсоров), в цифровом виде с последующей обработкой встроенным микропроцессором и выводом результатов измерений на цифровой дисплей газоанализатора.
В качестве измерительных преобразователей используются электрохимический сенсор угарного газа и оптический ИК (NDIR) сенсор углекислого газа. Принцип действия электрохимического сенсора основан на изменении электрической проводимости раствора электролита при взаимодействии с определяемым компонентом. Принцип действия инфракрасного сенсора основан на поглощении газом излучения в ИК-области.
Способ подачи контролируемой среды на сенсор СО - конвекционный, на сенсор СО2
- принудительный с помощью встроенного вентилятора циклического действия.
На лицевой панели газоанализатора расположена клавиатура для управления работой прибора и дисплей, на который выводятся результаты измерений и необходимая информация о состоянии прибора.
Корпус газоанализатора имеет разъём для подключения модуля температуры/влажности.
Разъём для подключения модуля температуры/влажности
_Место пломбировки корпуса
_ЖК-Дисплей
-Клавиатура управления газоанализатором
Таблица 1
| Наименование | Идентификацион- | Номер версии | Цифровой | Алгоритм |
| программного | ное наименование | (идентификаци- | идентификатор | вычисления |
| обеспечения | программного | онный номер) | программного | цифрового |
| обеспечения | программного | обеспечения | идентификатора | |
| обеспечения | (контрольная сум- | программного | ||
| ма) | обеспечения | |||
| Testo | fw 315x v1.00.bin | v 1.00 и выше | по номеру | - |
| 315x firmware | версии |
ПО устанавливается на предприятии-изготовителе в процессе производства приборов, доступ пользователя к нему отсутствует и в процессе эксплуатации модификации не подлежит.
Контрольная сумма исполняемого кода доступна только производителю.
Защита программного обеспечения газоанализаторов Testo 315-3 соответствует уровню «А» защиты от преднамеренных и непреднамеренных изменений ПО СИ в соответствии с МИ 3286-2010.
Обработка метрологических данных происходит на основе жёстко определенного алгоритма без возможности изменения.
Таблица 2
| Характеристики | Оксид углерода (СО) | Диоксид углерода (СО2) |
| Диапазон измерений объёмной доли, млн-1 (ppm) | от 0 до 100 | от 0 до 10000 |
| Пределы допускаемой абсолютной погрешности измерений, млн-1 (PPm) | ±4 (в диапазоне от 0 до 20 млн-1) | ± (300+0,02-Сизм)* 1 (в диапазоне от 0 до 5000 млн- ) |
| ±6 (в диапазоне св. 20 до 100 млн-1) | ± (420+0,15-Сизм)* (в диапазоне св. 5000 до 10000 млн-1) | |
| Номинальная цена единицы наименьшего разряда дисплея, млн-1 (ppm) | 0,5 | 10 |
| Масса, г, не более | 200 | |
| Габаритные размеры, мм, не более | 190/65/40 | |
| Температура эксплуатации, °С | От 0 до 40 | |
| Температура хранения и транспортировки, °С | От минус 20 до плюс 60 | |
Примечание: Сизм - измеренное значение объемной доли определяемого компонента в анализируемой газовой смеси
наносится на титульный лист руководства по эксплуатации типографским способом и на заднюю панель корпуса газоанализатора в виде наклейки.
Газоанализатор Testo 315-3 Руководство по эксплуатации Методика поверки Зарядное устройство Модуль температуры/влажности (опция)
осуществляется по документу МП РТ 1880-2013 «Газоанализаторы Testo 315-3. Методика поверки», утверждённому 17 октября 2013 г. ГЦИ СИ ФБУ «Ростест-Москва» и входящему в комплект поставки.
Основные средства поверки:
- ГСО-ПГС №№ 3842-87, 3847-87, 3760-87 в баллонах под давлением по ТУ 6-16-2956-92;
- поверочный нулевой газ (ПНГ) азот марки Б в баллонах под давлением по ТУ 6-21-39-96.
приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к газоанализаторам Testo 315-3
ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Руководство по эксплуатации газоанализаторов Testo 315-3.
Выполнение работ по обеспечению безопасных условий и охраны труда.
