| Номер в госреестре | 56132-14 |
| Наименование СИ | Комплекты приспособлений для поверки диоптриметров |
| Обозначение типа СИ | КПП-3Р |
| Изготовитель | ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ), г.Москва |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Комплекты приспособлений для поверки диоптриметров КПП-3Р Назначение средства измерений
Комплекты приспособлений для поверки диоптриметров КПП-3Р (далее - комплекты) предназначены для воспроизведения единиц вершинной рефракции и призматического действия при проведении первичной и периодической поверок диоптриметров.
Принцип действия комплектов заключается в сравнении измеренного прибором значения вершинной рефракции очковых линз и значения призматического действия очковых призм с номинальным значением, указанным в свидетельстве о поверке на комплект, в результате чего определяют погрешность прибора.

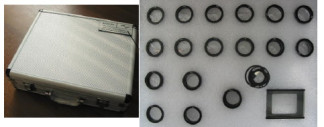

В комплект приспособлений КПП-3Р входят следующие элементы: линзы сферические поверочные, линзы призматические поверочные, линзы призматические контрольные,
х
линза астигматическая поверочная и лупа измерительная ЛИ 4-10 .
Линзы сферические поверочные, с номинальным значением задней вершинной рефракцией ±2,5 дптр; ±5 дптр; ±10 дптр ±20 дптр; ±25 дптр. Линзы закреплены в металлических оправах. На торце оправы нанесено номинальное значение задней вершинной рефракции меры.Линзы сферические поверочные используются для проверки допускаемых отклонений вершинной рефракции и маркёра оптического центра диоптриметра;
Линзы призматические поверочные, с номинальным значением призматического действия 2,0 пр дптр; 5,0 пр дптр; 10,0 пр дптр; и линзы призматические контрольные, с номинальным значением призматического действия 15,0 пр дптр; 20,0 пр дптр. Линзы закреплены в металлических оправах. На торце оправы нанесено номинальное значение призматического действия меры. Призматические поверочные линзы используются для поверки допускаемых отклонений призматического действия диоптриметра;
Линза астигматическая поверочная. Линза прямоугольная, плоско - цилиндрическая и имеет номинальное значение цилиндрической вершинной рефракции 5 дптр. Оси цилиндра параллельны длинной стороне прямоугольника отмечены в виде штриха. Одна из длинных сторон линзы используется в качестве опорной стороны. Линза астигматическая поверочная используется для поверки маркера оси и опорной планки диоптриметра, маркера оптического центра и проверки угловой шкалы диоптриметра;
Лупа измерительная ЛИ 4-10Х (ЛИ 3-10Х) по ГОСТ 25706-83, используемая при определении погрешностей нанесения меток разметочным устройством диоптриметра;
Все оптические элементы комплекта устанавливаются в ячейки металлического футляра, предохраняющие оптические элементы комплектов от механических повреждений и загрязнения. На футлярах имеются шильдики с указанием наименования комплекта и изготовителя. Заводской номер (серийный номер) комплекта указывается в паспорте на комплект и в специальном вкладыше, который находиться внутри футляра.
Метрологические и технические характеристики комплекта приспособлений КПП-3Р приведены в таблице 1.
Таблица 1
| Наименование характеристики | Значение характеристики |
| 1 Номинальные значения задней вершинной рефракции линз сферических поверочных, дптр | + 2,5; - 2,5; + 5,0; - 5,0; + 10,0; - 10,0; + 15,0;- 15,0; + 20,0; - 20,0; + 25,0; - 25,0; |
| 2 Номинальное значение цилиндрической рефракции линзы астигматической поверочной, дптр | 5,0 |
| 3 Пределы допускаемой абсолютной погрешности воспроизведения цилиндрической рефракции линзы астигматической поверочной, дптр | ±0,04 |
| 4 Пределы допускаемой абсолютной погрешности воспроизведения вершинной рефракции линз сферических поверочных, дптр | |
| для номиналов + 2,5; минус 2,5; + 5,0; минус 5,0; | ±0,02 |
| для номиналов + 10,0; минус 10,0; + 15,0; минус 15,0 | ±0,06 |
| для номиналов + 20,0; минус 20,0; + 25,0; минус 25,0 | ± 0,08 |
| 5 Номинальные значения призматического действия линз призматических поверочных, пр дптр | 2,0; 5,0; 10,0 |
| 6 Пределы допускаемой абсолютной погрешности воспроизведения призматического действия линз призматических поверочных, пр дптр | |
| для номиналов 2,0; 5,0; | ± 0,06 |
| для номиналов 10,0 | ± 0,12 |
| 7 Световой диаметр линз в оправе, мм, не менее | 15 |
| 8 Габаритные размеры футляра с линзами (ДхВ*Ш), мм, не более | 320х80х250 |
| 9 Масса футляра с линзами, кг, не более | 1,2 |
| 10 Условия эксплуатации: - диапазон рабочих температур, оС - относительная влажность воздуха при +25 оС, %, не более | от + 15 до + 35 65±20 |
Примечание: Значение задней вершинной рефракции определяется относительно задней поверхности линз для зеленой линии «е» ртутного спектра.
Знак утверждения типа наносится на футляр комплекта методом наклеивания и на титульный лист руководства по эксплуатации типографским способом.
| Наименование | Количество, шт |
| 1. Линзы сферические поверочные плюс 2,5; минус 2,5 дптр | 2 |
| - Линзы сферические поверочные плюс 5,0; минус 5,0 дптр | 2 |
| - Линзы сферические поверочные плюс 10,0; минус 10,0 дптр | 2 |
| - Линзы сферические поверочные плюс 15,0; минус 15,0 дптр | 2 |
| - Линзы сферические поверочные плюс 20,0; минус 20,0 дптр | 2 |
| - Линзы сферические поверочные плюс 25,0; минус 25,0 дптр | 2 |
| 2. Линзы призматические поверочные, с призматическим действием 2, 5, 10 пр дптр | 3 |
| - Линзы призматические контрольные, с призматическим действием 15,0; 20,0 пр дптр | 2 |
| 3. Линза астигматическая поверочная | 1 |
| 4. Лупа измерительная ЛИ 4-10Х (ЛИ 3-10Х) по ГОСТ 25706-83 | 1 |
| 5. Комплект упаковок (футляр металлический) | 1 |
| 6. Вкладыш с указанием заводского (серийного) номера комплекта | 1 |
| 7. Комплект приспособлений для поверки диоптриметров КПП-3Р. Руководство по эксплуатации | 1 |
| 8. Методика поверки № МП 84.Д4-13 | 1 |
Поверка осуществляется по документу МП 84.Д4-13 «Комплекты приспособлений для поверки диоптриметров КПП-3Р. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» «04» октября 2013 г.
Основные средства поверки:
ВЭТ 138-1-2006 - «Рабочий эталон нулевого разряда средств измерений вершинной рефракции и призматического действия очковой оптики», первый эталонный комплекс (Ди-оптриметр проекционный ДП-02, диоптриметр проекционный LM-990 фирмы «Nidek» Japan в ранге рабочего эталона первого разряда).
Лупа измерительная ЛИ-4-10Х ГОСТ 25706-83.
Основные метрологические характеристики:
Диапазон измерений вершинной рефракции от плюс 25,0 до минус 30,0 дптр, 8=
0,01...0,04 дптр; диапазон измерений призматического действия от 0,0 до 12,0 пр дптр, 8=
0,03...0,06 пр дптр;
Диапазон измерений длин лупой от 0 до 10 мм, 8= ±0,01 мм;
«Комплекты приспособлений для поверки диоптриметров КПП-3Р. Руководство по эксплуатации», раздел 2 «Подготовка к работе и порядок работы».
Нормативные документы, устанавливающие требования к Комплектам приспособлений для поверки диоптриметров КПП-3Р
ГОСТ Р 50606-93 «Оптика и оптические приборы. Диоптриметры» (ИСО 8598-93).
Р 50.2.055-2007 «Государственная система обеспечения единства измерений. Локальная поверочная схема для средств измерений вершинной рефракции призматического действия очковых линз и призм».
При выполнении работ и оказании услуг по обеспечению единства измерений.
