| Номер в госреестре | 56135-14 |
| Наименование СИ | Толщиномеры покрытий ультразвуковые |
| Обозначение типа СИ | PosiTector 200 |
| Изготовитель | Компания "DeFelsko Corporation", США |
| Год регистрации | 2014 |
| Срок свидетельства | 14.12.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
Толщиномеры покрытий ультразвуковые PosiTector 200 (в дальнейшем - толщиномеры покрытий) предназначены для измерения толщин покрытий на поверхности, материал которой отличается по плотности от материала покрытия: на металле, дереве, бетоне, пластмассе, композиционных материалах и т.д. Толщиномеры покрытий применяются при контроле в автомобильной, авиакосмической, мебельной промышленности, в строительстве.
Толщиномеры покрытий являются портативными одноканальными приборами.
Принцип действия толщиномеров покрытий основан на ультразвуковом методе неразрушающего контроля. Ультразвуковая волна, генерируемая преобразователем, проникает в покрытие через контактную жидкость и отражается от любой поверхности, материал которой отличается по плотности от материала покрытия. Измерение времени прохождения ультразвуковой волны от преобразователя до границы покрытие/подложка и назад в электронном блоке толщиномера покрытий пересчитывается в показание толщины покрытия.

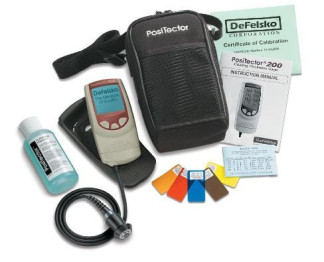

Конструктивно толщиномеры покрытий состоят из электронного блока (стандартный или расширенный) и преобразователей: B, C, D. Управление толщиномерами покрытий производится с панели электронного блока. Результаты измерений толщины покрытий отображаются на дисплее. Фотография общего вида толщиномеров покрытий представлена на рисунке 1.
Программное обеспечение (ПО) толщиномеров покрытий позволяет управлять электронным блоком, изменять настройки, управлять сбором и анализом данных.
Идентификационные признаки ПО соответствуют данным, приведенным в таблице 1. Таблица 1
| Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| STD base | v.4.xx.xx | - | - |
| ADV base | v.4.xx.xx | - | - |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» согласно МИ 3286-2010.
Таблица 2
| Наименование характеристики | Значение |
| Диапазон измерений толщины покрытий, мкм: - с преобразователем типа В; - с преобразователем типа C; - с преобразователем типа D | От 13 до 965 От 50 до 3800 От 500 до 7600 |
| Пределы допускаемой абсолютной погрешности измерения толщины покрытий, мкм: с преобразователем типа B - в диапазоне толщин покрытий от 13 до 125 мкм включительно; - в диапазоне толщин покрытий от 125 до 965 мкм; с преобразователями типа C с преобразователями типа D | ± (0,03И + 5) ± (0,05Н + 7) ± (0,03-И + 2) ± (0,03-И + 20) где Н - толщина измеряемого покрытия, мкм |
| Разрешение, мкм: с преобразователем типа B и С; с преобразователем типа D | 1 20 |
| Питание осуществляется от трех батарей типа ААА с напряжением, В | 4,5 |
| Габаритные размеры электронного блока, длина х ширина х высота, мм, не более | 146 х 64 х 31 |
| Масса электронного блока без батарей питания, кг, не более | 0,16 |
| Условия эксплуатации: Температура окружающей среды, оС Относительная влажность воздуха при температуре 25 оС, % | От 0 до 40 От 20 до 90 |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на заднюю панель электронного блока толщиномера покрытий способом наклеивания этикетки.
Таблица 3
| № п.п | Наименование и условное обозначение | Количество |
| 1. | Электронный блок | 1 шт. |
| 2. | Преобразователь типа В, С, D* | 1 компл. |
| 3. | Контактная жидкость | 1 флакон |
| 4. | Настроечные образцы толщины покрытий | 1 компл. |
| 5. | Защитный резиновый чехол с зажимом для ремня | 1 шт. |
| 6. | Нейлоновый кейс с наплечным ремнем | 1 шт. |
| 7. | Руководство по эксплуатации | 1 экз. |
| 8. | Методика поверки | 1 экз. |
* Тип и количество зависит от заказа потребителя
осуществляется по документу МП 94.Д4-13 «ГСИ. Толщиномеры покрытий ультразвуковые PosiTector 200. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» в ноябре
2013 года.
Основные средства поверки:
1. Меры из комплекта мер толщины покрытий Elcometer 990 в диапазоне толщин от 12 до 8000 мкм. Номер Госреестра СИ 37535-08.
Используются для прямых измерений в соответствии с методиками, приведенными в руководстве по эксплуатации: «Толщиномер покрытий ультразвуковой PosiTector 200. Руководство по эксплуатации РЭ-01».
Нормативные и технические документы, устанавливающие требования к толщиномерам покрытий ультразвуковым PosiTector 200
Техническая документация компании DeFelsko Corporation, США.
применяются вне сферы государственного регулирования обеспечения единства измерений.
