Нанотвердомеры NHT2, 56136-14

Назначение

Нанотвердомеры NHT (далее - нанотвердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса.

Описание

Принцип действия нанотвердомеров основан на статическом вдавливании наконечника -алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка. Затем, значения длин диагоналей пересчитываются в значения твёрдости по Виккерсу (HV).

Нанотвердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока. В измерительный блок может опционально входить атомно-силовой микроскоп

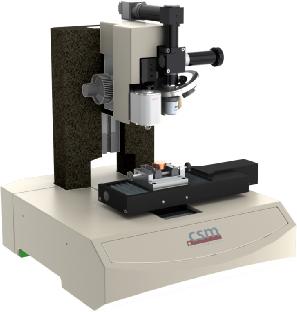

Внешний вид нанотвердомеров с указанием мест пломбировки от несанкционированного доступа и нанесения знака утверждения типа приведён на рисунке 1.

Программное обеспечение

Программное обеспечение (ПО) Indentation Software и Video Software используется для управления нанотвердомером, записью, хранением и статистической обработки результатов измерений. Идентификационные признаки (данные) ПО приведены в таблице 1.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню А по МИ 3286-2010.

Технические характеристики

Пределы допускаемой относительной погрешности нагрузки для нагрузок 0,0098 Н; 0,0196 Н;

0,049 Н; 0,098 Н; 0,245 Н; 0,491 Н, %............................................................................................± 1,5.

Диапазон измерений твердости по шкале Виккерса (HV) (без атомно-силового микроскопа),

HV0,01................................................................................................................................от 50 до 250.

Диапазон измерений твердости по шкалам Виккерса (HV) (без атомно-силового микроскопа),

HV0,025; HV0,05...............................................................................................................от 50 до 450.

Диапазон измерений твердости по шкалам Виккерса (HV) (с атомно-силовым микроскопом),

HV0,001; HV0,002; HV0,005; HV0,01; HV0,025; HV0,05........................................... от 50 до 1500.

Пределы допускаемых абсолютных погрешностей нанотвердомеров без атомно-силового микроскопа приведены в таблице 2, с атомно-силовым микроскопом - в таблице 3.

Таблица 2

Рабочие условия применения:

температура окружающего воздуха, оС ...................................................................от 18 до 28;

относительная влажность окружающего воздуха, %......................................................65±15;.

Напряжение питания от сети переменного тока частотой от 47 до 63 Гц,...................от 100 до 240.

Габаритные размеры, мм, не более:

длина..........................................................................................................................................400;

ширина.......................................................................................................................................460;

высота........................................................................................................................................430.

Масса, кг, не более.................................................................................................................................40.

Знак утверждения типа

Знак утверждения типа наносится на корпус нанотвердомеров в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации NHT2- 01 РЭ типографским или иным способом.

Комплектность

В комплект поставки входят:

-    нанотвердомер NHT2.........................................................................................................1 шт.;

-    атомно-силовой микроскоп (в соответствии с заказом).................................1 шт.;

наконечник с алмазной пирамидой Виккерса....................................................................1 шт.;

X-Y столик ............................................................................................................................1 шт.;

держатель образцов..............................................................................................................1 шт.;

блок оптического видео микроскопа..................................................................................1 шт.;

система гашения вибраций из синтетического гранита ...................................................1 шт.;

модуль фокусировки ............................................................................................................1 шт.;

22

руководство по эксплуатации нанотвердомеры NHT . NHT - 01 РЭ.............................1 шт.;

руководство по эксплуатации нанотвердомеры NHT2. NHT2 - 02 РЭ.............................1 шт.;

методика поверки...................................................................................................................1 шт.

Поверка

22 осуществляется по документу NHT -01 МП «Инструкция. Нанотвердомеры NHT . Методика

поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в июле 2013 г.

Сведения о методах измерений

Нанотвердомер NHT2 . Руководство по эксплуатации NHT2 -02РЭ.

Нормативные и технические документы, устанавливающие требования к нанотвердомерам NHT2

ГОСТ Р ИСО 6507-1-2007 «Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1 Метод измерения».

ГОСТ 8.063-2007 « ГСИ. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса».

Рекомендации к применению

При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
