Номер в госреестре | 56138-14 |
Наименование СИ | Датчики вибраций |
Обозначение типа СИ | АЛС 006 |
Изготовитель | ОАО "НИИ физических измерений" (НИИФИ), г.Пенза |
Год регистрации | 2014 |
Срок свидетельства | 15.01.2019 |
МПИ (интервал между поверками) | 2 года |
Описание типа | скачать |
Датчики вибраций АЛС 006 (далее датчик) предназначены для измерения вибрационных ускорений.
Датчик является средством измерений вибрационных ускорений в установленном частотном диапазоне измерений.
Датчик состоит из вибропреобразователя (ВП), измерительного преобразователя (ИП) и вторичного измерительного преобразователя (ВИП). ВП и ИП соединены между собой кабельной перемычкой. ИП и ВИП соединены между собой соединительным кабелем, через который запитывается ИП.
ИП содержит в себе следующие функциональные узлы:
- преобразователь заряда в напряжение (ПЗН);
- масштабные усилители (МУ1, МУ2);
- фильтр нижних частот (ФНЧ).
ВИП содержит в себе следующие функциональные узлы:
- входные усилители (ВУ1, ВУ2);
- аналого-цифровой преобразователь (АЦП);
- микроконтроллер (МК);
- микросхема интерфейса RS-485 (М/С).
Работа датчика основана на принципе возникновения знакопеременных зарядов в ВП под действием вибрации.
Переменный заряд ВП, пропорциональный измеряемому вибрационному ускорению поступает на вход ИП и преобразуется в напряжение переменного тока. ВИП проводит обработку поступаемого с ИП сигнала.
Датчик вибраций имеет цифровой канал передачи и приема данных через интерфейс связи RS 485 с отображением информации измеряемого вибрационного ускорения посредством программного обеспечения, предназначенного для визуализации измеряемых значений при проверке его работоспособности.

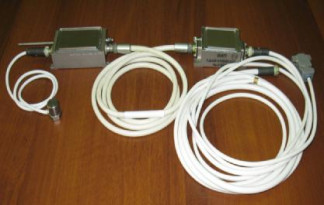

Общий вид датчика АЛС 006 приведен на рисунке 1. Габаритно-установочные размеры датчика АЛС 006 приведены на рисунке 2.
Диапазоны измерений, м/с2 | ±19,6 | ±90 | ±1960 |
Коэффициент преобразования по напряжению, мВ-с /м | 96,94-107,14 | 21,12-23,32 | 0,97-1,07 |
Частотные диапазоны измерений, Г ц | 1-32 | 1-1000 | 1-7000 |
Неравномерность амплитудно-частотной характеристики, % | от минус 10,9 до 12,5 | ||
Смещение нуля, В | 0,0±0,2 | ||
Номинальный выходной сигнал, В | 2±0,5 | ||
Пределы допускаемой приведенной погрешности, % | ±1,0 | ||
Температура окружающей среды, °С: - вибропреобразователь (ВП); - измерительный преобразователь (ИП), вторичный измерительный преобразователь (ВИП) | от минус 60 до 125 от минус 50 до 50 |
Знак утверждения типа наносится на титульный лист эксплуатационных документов
В комплект поставки входят:
- датчик;
- формуляр СДАИ.402139.066ФО;
- руководство по эксплуатации СДАИ.402139.066РЭ.
Поверка осуществляется в соответствии с методикой СДАИ.403139.066МП «Датчик вибраций АЛС 006. Методика поверки», утвержденной ГЦИ СИ ОАО «НИИФИ» 21.11.2013 г.
Средства поверки: Источник питания постоянного тока Б5-45 (диапазон 0,1 - 49,9 В,
0,001 - 0,499 А, погрешность ±(0,5 % иуст +0,1 % Umax) В, ±(1,0 % 1уст +0,2 % Imax) мА); комбинированный прибор Ц-4353 (диапазон (0 - 1500 мА), класс точности 1,5); осциллограф цифровой запоминающий Tektronix TDS 2024В (диапазон (0 - 200) МГц 2 мВ/дел - 5 В/дел; погрешность ± (3 - 4) %); мультиметр Agilent 34401A (диапазон от 3 Гц до 20 кГц; погрешность ±0,06 %), вибростенд TIRA TV 5220 (диапазон частот от 5 до 7000 Гц, диапазон задаваемого виброускорения от 0 до 700 м/с2, погрешность 5 %), контрольный датчик 8305 (неравномерность амплитудно-частотной характеристики не более 3%, погрешность ±4%).
Методика измерений содержится в руководстве по эксплуатации СДАИ. 402139.066РЭ.
Нормативные и технические документы, устанавливающие требования к датчикам вибраций АЛС 006
Технические условия СДАИ. 402139.066ТУ.
Измерения, предусмотренные законодательством Российской Федерации о техническом регулировании .
