| Номер в госреестре | 56142-14 |
| Наименование СИ | Комплексы специализированные измерительно-вычислительные |
| Обозначение типа СИ | «СТРЕЛА» |
| Изготовитель | Общество с ограниченной ответственностью «Аэротест» (ООО «Аэротест»), г. Москва |
| Год регистрации | 2014 |
| Срок свидетельства | 07.11.2029 |
| МПИ (интервал между поверками) | 2 года |
Комплексы специализированные измерительно-вычислительные «СТРЕЛА» предназначены для измерения сигналов от тензодинамометров, потенциометрических датчиков и датчиков контроля за состоянием объекта и автоматизированного многоканального управления нагружением конструкций по заданной программе с помощью силовозбудителей при испытаниях конструкций на статическую прочность и ресурс.
ИВК состоит из одного или нескольких (до восьми) технологических контроллеров (ТК), подключенных по интерфейсу RS-232, RS-485, Ethernet к совместимому персональному компьютеру (ПК) верхнего уровня. ПК обеспечивает подготовку исходных данных, тестирование и подготовку оборудования, представление информации о процессе нагружения в ходе испытаний и документирование результатов испытаний.

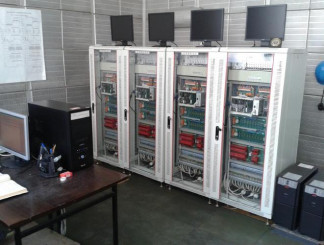

ТК построен с использованием компонентов промышленных компьютеров серии Микро-РС. Общий вид ТК приведен на рисунке 1.
Управление работой ТК осуществляется с помощью центрального процессора. В ПЗУ центрального процессора записана операционная система. Во флэш-памяти центрального процессора хранятся исполнительные программы, с помощью которых осуществляется управление электрогидравлическими сервоклапанами по ПИД закону, управление запорными и сливными кранами, измерения, прием и выдача позиционных сигналов.
В качестве сигналов обратной связи в ТК используются сигналы тензодинамометров, которые усиливаются нормирующими усилителями (НУ). Выходной сигнал с выхода нормирующего преобразователя (НП) через мультиплексор поступает на аналого-цифровой преобразователь (АЦП).
Центральный процессор ТК получает по последовательному порту из персонального компьютера программу нагружения в виде конечных значений участков программы (сегментов), время выполнения сегментов, последовательность их выполнения, а также форму кривой (синусоида или прямая), по которой будет производиться нагружение. По этим данным ТК формирует по каждому каналу мгновенные значения программы нагружения, измеряет сигнал обратной связи, вычисляет текущую ошибку и соответствующее управляющее воздействие, которое поступает на цифро-аналоговые преобразователи (ЦАП), с выхода которых напряжение в диапазоне ±5 В поступает на вход усилителей мощности (УМ), обеспечивающих необходимый ток для сервоклапанов, управляющих потоком рабочей жидкости в силовозбудитель.
Управление запорными и сливными кранами осуществляется через плату цифрового ввода-вывода. Последовательность включения запорных кранов задается до начала испытаний в исходных данных. В системе предусмотрена выдача и прием дискретных сигналов в процессе нагружения на вспомогательные устройства и системы, участвующие в испытаниях. Выдача и прием этих сигналов синхронизируется привязкой их к концам сегментов нагружения и задается в исходных данных. В каждом ТК предусмотрено 16 позиционных сигналов на прием и 8 сигналов на выдачу.
В ТК реализовано измерение 16 дополнительных аналоговых сигналов. На входы могут быть поданы аналоговые сигналы в диапазоне ±5 В от других датчиков и устройств, участвующих в испытаниях.
Для исключения несанкционированного доступа шкаф с модулями закрывается стеклянной дверью и запирается на замок.
Внутреннее (встроенное) программное обеспечение (ПО), устанавливаемое в ТК, отражено в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| С32 | TEST.exe | V1.3* | 138F417F | CRC 32 |
* - V1. - метрологически значимая часть ПО;
3 - метрологически не значимая часть ПО.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений
- С.
Метрологические и технические характеристики комплексов специализированных измерительно-вычислительных «Стрела», включая показатели точности, приведены в таблице 2.
| Наименование характеристики | Значение |
| 1 | 2 |
| Количество ТК (технологических контроллеров) в составе комплекса | от 1 до 8 |
| Тип связи ТК с компьютером верхнего уровня | интерфейс RS-232, RS-485, Ethernet |
| Максимальное количество каналов управления нагружением | 16 |
| Количество выходных сигналов управления нагружением | 16 |
| Максимальная частота нагружения, Гц | 1 |
| Режимы управления нагружением: | режим СТАТИКА, режим РЕСУРС |
| Управление пространственным положением испытываемой конструкции | в трехмерном пространстве по осям Х, Y, Z |
| Количество выходных дискретных сигналов: для включения запорных кранов гидроблоков; для включения сливных кранов гидроблоков | 16 16 |
| Параметры выходных дискретных сигналов: 1) напряжение коммутации, В; 2) ток коммутации, не более, А; | 27±3 1 |
| Количество сигналов для включения вспомогательных систем | 8 |
| Параметры сигналов для включения вспомогательных систем: 1) напряжение коммутации, В; 2) ток коммутации, А | до 60 до 0,2 |
| Количество входных дискретных сигналов от вспомогательных систем и устройств | 16 |
| Параметры сигналов: | сухой контакт |
| Количество каналов измерения сигналов от тензодинамо-метров | 16 |
| Диапазон измерения входных сигналов от тензодинамо-метра, мВ | от - 20 до +20 |
| Пределы допускаемого значения основной приведенной погрешности измерения сигналов от тензодинамометров, % | ±0,5 |
| Количество входных сигналов контроля за состоянием объекта (потенциометрические датчики, датчики положения и др.) | 16 |
| Диапазон измерения входных сигналов контроля за состоянием объекта, В | от - 5,0 до +5,0 |
| Пределы допускаемого значения основной приведенной погрешности измерения сигналов контроля за состоянием объекта, % | ±0,5 |
| 1 | 2 |
| Напряжение питания, В | 220±22 |
| частота, Гц | 50±1 |
| Средний срок службы комплекса, не менее, лет | 10 |
| Условия эксплуатации: | |
| температура окружающего воздуха, °С | 0 3 0 |
| относительная влажность, % | 3 О 8 О |
| атмосферное давление, кПа | 84....106 |
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на наклейку на корпусе шкафа технологического контроллера.
Комплектность средства измерений приведена в таблице 3. Таблица 3
| Наименование | Кол-во, шт/экз | Примечание |
| Промышленный компьютер Микро-РС в составе: модуль центрального процессора CPU CPC10801; АЦП 5710-1; два мультиплексора AIMUX32C; шестнадцатиканальный ЦАП AO16; цифровой ввод - вывод 5624; цифровой ввод - вывод UNIO48-5; шасси 5208; источник питания 5105. | 1 | Количество в соответствии с заказом |
| Нормирующие усилители (НУ) | 16 | Количество в соответствии с заказом |
| Усилители мощности УМ-8 | 2 | |
| Выходные реле G4 ODC5 | 32 | |
| Плата для установки реле МРВ-24 | 2 | |
| Панель подключения сигналов STB-26 | 5 | |
| Монитор | 1 | |
| Стойка | 1 | |
| Источник питания 15 В | 2 | |
| Фурнитура, соединительные кабели, выносной пульт включения 27 В | 1 комплект | |
| Программное обеспечение ТК и верхнего уровня на персональный компьютер | 1 | По согласованию с заказчиком |
| Руководство по эксплуатации | 1 | |
| Методика поверки. | 1 | |
| Руководство оператора. | 1 | |
| Схемы и таблицы соединений. | 1 | |
| Формуляр | 1 |
осуществляется в соответствии с документом МП 56142-14 «Комплексы специализированные измерительно-вычислительные «СТРЕЛА». Методика поверки, утверждённым ГЦИ СИ ОАО «Машиностроительный завод» 30.10.2013 г.
Основные средства поверки приведены в таблице 4.
| Наименование средств измерений | Характеристики |
| Имитатор выходных сигналов тензорезисторов (тензокалибратор) K3607 | Предел допускаемой основной приведенной погрешности установки выходных сигналов тензокалибратора ± 0,025 % |
| Калибратор АКИП-7301 | Предел допускаемой основной абсолютной погрешности постоянного напряжения на диапазоне ±50 В ± (0,0002*Их+0,05) В, где Их - измеренное значение |
Сведения о методах измерений содержатся в документе «Специализированный измерительновычислительный комплекс «СТРЕЛА». Руководство по эксплуатации. АРНВ.125000.001.РЭ
Нормативные и технические документы
устанавливающие требования к комплексам специализированным измерительновычислительным «СТРЕЛА»
1. Комплексы специализированные измерительно-вычислительные «СТРЕЛА». Технические условия АРНВ.125000.001.ТУ
выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 38 |
| Поверителей | 3 |
| Актуальность данных | 18.09.2024 |
