Весы товарные электронные ВЕС-ВТ1, 56146-14

Назначение

Весы товарные электронные «ВЕС-ВТ 1» (далее весы) предназначены для определения массы различных грузов.

Описание

Конструктивно весы состоят из грузоприемного устройства (ГПУ) и индикатора с клавиатурой и дисплеем. ГПУ, в свою очередь, состоит из грузопередающего устройства (платформы) и весоизмерительного устройства с весоизмерительным датчиком (далее датчик).

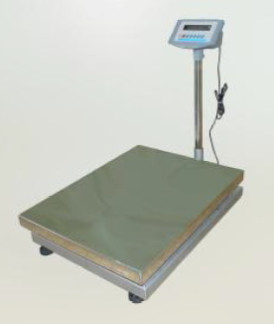

Общий вид ГПУ весов представлен на рисунке 1. Общий вид весоизмерительного индикатора представлен на рисунке 2.

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

-    устройство полуавтоматической установки на нуль (T.2.7.2.2);

-    устройство слежения за нулем (T.2.7.3);

-    устройство первоначальной установки на нуль (Т.2.7.2.4);

-    устройство уравновешивания тары - устройство выборки массы тары (T.2.7.4.1).

Принцип действия весов основан на преобразовании деформации упругого элемента

датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся соответственно массе груза. Аналоговый электрический сигнал датчика преобразуется в цифровой код встроенным устройством обработки аналоговых данных (АЦП). Результаты взвешивания отображаются на дисплее индикатора весов.

В весах применяются датчики фирмы «Keli Electric Manufacturing (Ningbo) Co., Ltd», КНР, зарегистрирован в Государственном реестре средств измерений под № 39774-08, а также индикатор XK315A фирмы «Shanghai Yaohua Weighing System Co., Ltd», КНР.

Весы могут быть оснащены интерфейсом RS 232 для связи с периферийными устройствами (например, персональный компьютер, принтер и т.п.).

Питание весов осуществляется от сети, адаптера сетевого питания или от встроенного аккумулятора.

Весы выпускаются в различных модификациях, отличающихся максимальной (Max) и минимальной (Min) нагрузками, действительной ценой деления (d) и поверочным делением (e), а также массой и габаритными размерами.

Обозначение модификаций весов имеет вид ВЕС-ВТ1-Хь где Xi- обозначение максимальной нагрузки (Max) в килограммах.

На маркировочной табличке весов указывают:

-    обозначение типа весов;

-    класс точности (III);

-    значения Max, Min, e;

-    торговую марку изготовителя или его полное наименование;

-    торговую марку или полное наименование представителя изготовителя для импортируемых весов;

-    серийный номер;

-    знак утверждения типа;

-    идентификатор программного обеспечения.

Знак поверки в виде наклейки наносится на лицевую панель индикатора. Схема пломбировки от несанкционированного доступа зависит от применяемой модификации весоизмерительного индикатора и приведена на рисунке 3.

Место нанесения свинцовой пломбы

Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее весов при их включении.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой. Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО также не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействии в соответст

вии с МИ 3286-2010 - «А». Таблица 1

• Примечание - Идентификационное наименование программного обеспечения, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используется на устройствах при работе со встроенным ПО.

Технические характеристики

Таблица 2

Параметры питания

Г)Г)Г\ + 10%

220 -15%

.50±1

Напряжение, В Частота, Гц ....

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации и маркировочную табличку, расположенную на корпусе весов.

Комплектность

1.    Весоизмерительный прибор..

1 шт.

. 1 шт. .1 шт.

2.    Грузоприемная платформа..

3.    Руководство по эксплуатации

Поверка

осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011, «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Идентификационные данные, а так же процедура идентификации программного обеспечения приведены в пункте 6.2 «Описание программного обеспечения» руководства по эксплуатации на весы.

Основные средства поверки: гири, соответствующие классам точности М1, М1-2 по ГОСТ OIML R 111-1-2009.

Сведения о методах измерений

Измерение массы на весах проводится согласно разделу 6 «Работа с весами» документа «Весы товарные электронные «ВЕС-ВТ1». Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к весам товарным электронным «ВЕС-ВТ1»

1.    ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

2.    ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».

3.    ТУ 4274-003-99405682-2013

Рекомендации к применению

Осуществление торговли и товарообменных операций, выполнение работ по расфасовке товаров.
