| Номер в госреестре | 56152-14 |
| Наименование СИ | Комплексы программно-технические |
| Обозначение типа СИ | КРУГ-2000 |
| Изготовитель | ООО "НПФ "КРУГ", г.Пенза |
| Год регистрации | 2014 |
| Срок свидетельства | 07.11.2024 |
| МПИ (интервал между поверками) | 2 года |
Комплексы программно-технические «КРУГ-2000» (далее - ПТК) предназначены для измерений электрического напряжения постоянного тока, силы постоянного электрического тока, электрического сопротивления, измерений времени в координированной шкале времени UTC.
ПТК - многоуровневый иерархический комплекс распределённого типа, состоящий в общем случае из верхнего и нижнего уровней, связанных между собой посредством кабельных (проводных) цифровых линий связи на основе стандартных интерфейсов ИРПС, RS-232, RS-485, RS-422, CAN, Ethernet и (или) посредством беспроводных цифровых каналов связи на базе интерфейсов радиомодемных соединений, интерфейсов сотовых каналов связи (GSM/GPRS/3G/4G) и т.д.
Нижний уровень представлен микропроцессорными устройствами сбора и обработки информации (далее - УСО), в качестве которых могут использоваться:
- устройства программного управления ТЯЕ1-5В (далее ТЯЕ1-5В);
- измерительно-вычислительные комплексы DevLink (ИВК DevLink)
Устройствами верхнего уровня ПТК являются технические средства сбора и обработки
информации, выполненные на базе IBM PC совместимых компьютеров промышленного или офисного исполнения под управлением операционных систем WINDOWS, объединённые локальной вычислительной сетью (по интерфейсу Ethernet): сервера оперативной и (или) архивной базы данных, локальные автоматизированные рабочие места (АРМ) и АРМ - клиенты, архивный центр, сервер WEB-Контроля, коммуникационные сервера (СОМ-серверы), станция инжиниринга и т. д.
Общий вид ПТК показан на рисунке 1.
Места установки пломб и нанесения оттисков клейм от несанкционированного доступа на технические средства из состава ПТК изображены на рисунке 2 и предусмотрены на шкафах, в которых располагаются УСО, которые закрываются на ключ или пломбируются. Защита от несанкционированного доступа обеспечивается наличием ключей для шкафов. Также в шкаф может быть установлен датчик открытия дверцы, информация с которого записывается в протокол событий УСО. Внешний вид датчика открытия дверцы приведен на рисунке 2.
сера 60
ви.-чулпшач-н ^Е0-Ссрнср Fi refill
И-женорнан
СТЛИчИИ
ПТК а КРУГ-2000»
Ссршрмкмого
чрвчом^
J1DC Г р Djnpi1 ит^ и
О
С
Объекты
ГГ Г.
В
автоматизации
к
t
Диалоговые и цнфроыь ■ -КИП и А. испслн итв льчыи мвлахизчы
| № | у | ^11*®“ | J а |

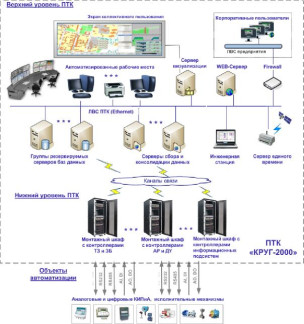

Рисунок 1 - Обобщенная структурная схема ПТК
Структура программного обеспечения ПТК:
- системное программное обеспечение:
> Microsoft Windows Server 2012 Standard
> Microsoft Office 2013 Professional
> Microsoft Windows 7 Professional
> Microsoft SQL Server 2012 Standard
- прикладное программное обеспечение:
^ SCADA «КРУГ-2000». Программный продукт для создания систем мониторинга, управления и сбора данных, функционирующих на базе компьютеров, совместимых с IBM PC, под управлением операционной системы Windows;
> DataRate сервер - Сервер визуализации и обработки данных. Программный продукт для бы
строго создания HMI-приложений с расширенными функциональными возможностями, предоставляет не только функции операторского интерфейса, но и функции опроса данных, управления, мониторинга и диагностики технологических процессов, а также гибкие возможности модификации с использованием скриптов на высокоуровневом языке программирования C#. DataRate сервер - серверная часть SCADA/HMI DataRate; ^ DataRate клиент - Станция мониторинга и анализа. Клиентская часть SCADA/HMI DataRate;
> СРВК на соответствующие контроллеры. Система реального времени контроллера (СРВК) -
программный комплекс, обеспечивающий выполнение функций контроллера в реальном времени;
> WideTrack - Сервер сбора, валидации и предварительной обработки данных. Обеспечивает
единую точку доступа к технологической информации и позволяет интегрировать эту информацию с бухгалтерской, финансовой, экономической и кадровой для повышения эффективности работы предприятия;
> ПО TimeVisor - Сервер единого времени. Предназначен для обеспечения точного единого
времени на абонентах сети.
Идентификационные данные метрологически значимых частей программного обеспечения приведены в таблице 1.
Таблица 1
| Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| SCADA «КРУГ-2000» | 2.5 и выше | 0xdd1f2d91faa432f909e 0474d0b0d8fb4 | MD5 |
| DataRate клиент | 4.0 и выше | 0x5a37b95431e18cbd29 bd409aa39f2270 | MD5 |
| DataRate сервер | 4.0 и выше | 0x9d4f262e219beee98aa 201f9e027814c | MD5 |
| WideTrack | 1.6 и выше | 0x4341447b6ad78bf4d7 eb59ebb5a53d63 | MD5 |
| СРВК DevLink | 7.16 и выше | 0xC973 | MODBUS CRC16 |
| СРВК TREI-5B-04(05) | 8.0 и выше | 0x2505 | MODBUS CRC16 |
| СРВК TREI-5B-02 | 6.5 и выше | 0x2401 | MODBUS CRC16 |
| ПО TimeVisor | 1.3 и выше | 0xa5529a5e5fe0be820af 9a64e1185ca37 | MD5 |
Пределы допускаемой поправки часов относительно координированной шкалы времени UTC ......................................................... ± 0,5 с.
Пределы допускаемой разности хода часов системных таймеров абонентов ПТК ............................................................................. ± 5 мс.
В таблицах 2 - 11 приведены метрологические характеристики измерительных каналов
ПТК.
Примечания:
1) Метрологические характеристики, регламентированные в таблицах 2 - 11, нормированы без учёта инструментальных погрешностей первичных измерительных преобразователей.
2) Пределы допускаемой дополнительной погрешности, обусловленные отклонением температуры окружающей среды от нормальной, нормированы на каждые 10 °С в диапазоне рабочих температур. Дополнительные погрешности, обусловленные влиянием других внешних факторов, приведены в описаниях типа на соответствующие УСО.
Таблица 2 - Пределы допускаемой основной приведенной погрешности каналов измерений силы постоянного тока_
| УСО/ | Диапазон измерений, мА | Обозначение канала | Пределы допускаемой основной приведенной погрешности измерений, % | Пределы допускаемой дополнительной приведенной погрешности измерений, %/10 °С |
| TREI-5B | 5 5 о ^ | AI-0-5mA AI-5mA | ± 0,1 | ± 0,05 |
| -10...10 | AI-10mA | ± 0,1 | ± 0,05 | |
| 4 0 22 О О | AI-0-20mA AI-4-20mA | ± 0,1 | ± 0,05 | |
| 4 0 22 О о | AI-0-20mA-PR AI-4-20mA-PR | ± 0,05 | ± 0,03 | |
| 5 5 6 | AI-0-5mA-M АI-5mA-M | ± 0,1 | ± 0,05 | |
| -10.10 | AI-10mA-M | ± 0,1 | ± 0,05 | |
| 40 22 о о | AI-0-20mA^ AI-4-20mA^ | ± 0,1 | ± 0,05 | |
| 0.5 | AI-0-5mA-L | ± 0,2 | ± 0,1 | |
| 40 22 о о | AI-0-20mA-L AI-4-20mA-L | ± 0,2 | ± 0,1 | |
| 40 22 о о | AI-0-20mA-N AI-4-20mA-N | ± 0,2 | ± 0,1 | |
| 40 22 о о | AI-0-20mA-NM AI-4-20mA-NM | ± 0,2 | ± 0,1 | |
| 0.5 | AI-0-5mA-N AI-0-5mA-NM | ± 0,1 | ± 0,1 | |
| ИВК Dev-Link | -20.20 | ± 0,2 | ± 0,75 пределов допускаемой основной погрешности измерений. | |
| 0 2 о | ± 0,05 | |||
| 4 2 о | ± 0,05 | |||
| Примечание к таблице - полное описание метрологических характеристики, диапазонов и модификаций приведено в описание типа средства измерений на устройства программного управления TREI-5В и комплексы измерительно-вычислительные DevLink | ||||
Таблица 3 - Пределы допускаемой основной приведенной погрешности каналов измерений напряжения постоянного тока_
| УСО | Диапазон измерений, В (мВ) | Обозначение канала | Пределы допускаемой основной приведенной погрешности измерений, % | Пределы допускаемой дополнительной приведенной погрешности измерений, % |
| TREI-5B | 0...5 -5...5 0.10 -10.10 | AI-0-5V AI-5V AI-0-10V AI-10V | ± 0,1 | ± 0,05 |
| 0.5 -5.5 0.10 -10.10 | AI-0-5V-M AI-5V-M AI-0-10V-M AI-10V-M | ± 0,1 | ± 0,05 | |
| 2 ^ о2 | AI-0-19mV AI-19mV | ± 0,2 | ± 0,1 | |
| 2 ^ о2 | AI-0-19mV-M AI-19mV-M | ± 0,2 | ± 0,1 | |
| (0.75) (-75.75) | AI-0-75mV AI-75mV | ± 0,1 | ± 0,05 | |
| (0.75) (-75.75) | AI-0-75mV-M AI-75mV-M | ± 0,1 | ± 0,05 | |
| (0.75) (-75.75) | AI-0-75mV-PR AI-75mV-PR | ± 0,5 | ± 0,03 | |
| 0.5 -5.5 0.10 -10.10 | AI-0-5V- PR AI-5V- PR AI-0-10V- PR AI-10V- PR | ± 0,05 | ± 0,03 | |
| ИВК DevLink | 0) 5 (0 | ± 0,1 | ± 0,75 пределов допускаемой основной погрешности измерений | |
| 0) 5 (0 | ± 0,1 | |||
| 0) 0 (0 | ± 0,1 | |||
| (-150.150) | ± 0,1 | |||
| (-250.250) | ± 0,1 | |||
| (-500.500) | ± 0,1 | ± 0,75 пределов допускаемой основной погрешности измерений | ||
| -1.1 | ± 0,1 | |||
| -2.2 | ± 0,1 | |||
| -5.5 | ± 0,1 | |||
| -10.10 | ± 0,1 | |||
| 0.2 | ± 0,05 | |||
| 0.5 | ± 0,05 | |||
| 0.10 | ± 0,05 |
Примечание к таблице - полное описание метрологических характеристики, диапазонов и модификаций приведено в описание типа средства измерений на устройства программного управления TREI-5B и комплексы измерительно-вычислительные DevLink_
| УСО | Диапазон измерений, Гц | Пределы допускаемой основной приведенной погрешности измерений, % | Пределы допускаемой дополнительной приведенной погрешности измерений, % |
| TREI-5B | 1.100000 | ± (0,001 + 100/(Ти*0) | ± 0,001 |
Примечания:
1) f - измеряемое значение частоты, Гц
2) Ти - время измерений частоты, принимающее значения из ряда:[1,67; 3,35; 6,71; 13,4] с.
Таблица 5 - Пределы допускаемой погрешности счета числа импульсов
| УСО | Диапазон изменения количества импульсов | Пределы допускаемой абсолютной погрешности счёта импульсов |
| TREI-5B | 0.16777215 | ± 1 |
| ИВК DevLink | 0.65535 | ± 1 |
Таблица 6 - Пределы допускаемой основной приведенной погрешности измерений
| электрического соп | ротивления | |||
| УСО | Диапазон входных сигналов, Ом | Обозначение канала | Пределы допускаемой приведённой погрешности, % | |
| основной | дополнительной | |||
| TREI- 5B | 0.100 | AR-1000m, R3-1000m, R4-1000m | ± 0,05 | ± 0,03 |
| 0.100 | AR-1000m-M, R4-1000m-M | ± 0,05 | ± 0,03 | |
| 0.100 | R3-1000m-M | ± 0,08 | ± 0,08 | |
| 0.200 | AR-2000m, R3-2000m, R4-2000m | ± 0,05 | ± 0,05 | |
| 0.200 | AR-2000m-M, R4-2000m-M | ± 0,05 | ± 0,03 | |
| 0.200 | R3-2000m-M | ± 0,08 | ± 0,08 | |
| 0.500 | AR-5000m, R3-5000m, R4-5000m | ± 0,05 | ± 0,053 | |
| 0.500 | AR-5000m-M, R4-5000m-M | ± 0,05 | ± 0,03 | |
| 0.500 | R3-5000m-M | ± 0,08 | ± 0,08 | |
| ИВК Dev Link | 0.100 | ± 0,1 | 0,75 пределов допускаемой основной погрешности измерений | |
| 0.250 | ||||
| 0.500 | ||||
| 0.1000 | ||||
| 0.2000 | ||||
| Примечание к таблице - полное описание метрологических характеристики, диапазонов и модификаций приведено в описание типа средства измерений на устройства программного управления ТЯШ-5В и комплексы измерительно-вычислительные DevLink | ||||
Таблица 7 - Пределы допускаемой основной абсолютной погрешности измерений температуры с помощью внешних термопреобразователей сопротивлений, нормируемые статические характеристики которых регламентированы ГОСТ 6651-2009_
| УСО | Номинальная статическая характеристика преобразования (НСХ) | Диапазон измеряемых температур, °С | Пределы допускаемой абсолютной погрешности измерений, °С | |
| основной | дополнительной на каждые 10 °С | |||
| TREI-5B | 50П, 100П; а, °С-1=0,00391, Pt50, Pt100 а, 0С-1=0,00385 | -200.600 | ± 0,5 | ± 0,25 |
| 50М,100М, а, 0С-1=0,00428 | -200.200 | |||
| ИВК DevLink | 50М, а, 0С-1=0,00428 | -180.200 | ± 0,38 | ± 0,285 |
| 100М а, 0С-1=0,00428 | -180.200 | ± 0,38 | ± 0,285 | |
| 50П а, 0С-1=0,00391 | -200 ...850 | ± 0,85 | ± 0,638 | |
| 100П а, 0С-1=0,00391 | -200...850 | ± 0,85 | ± 0,638 | |
| 500П а, 0С-1=0,00391 | -200.850 | ± 0,85 | ± 0,638 | |
| Pt50 а, 0С-1=0,00385 | -200.850 | ± 0,85 | ± 0,638 | |
| Pt100 а, 0С-1= 0,00385 | -200.850 | ± 0,85 | ± 0,638 | |
| 100Н а, 0С-1=0,00617 | -60.180 | ± 0,24 | ± 0,18 | |
| 500Н а, 0С-1=0,00617 | -60.180 | ± 0,24 | ± 0,18 | |
| Примечание к таблице - полное описание метрологических характеристики, диапазонов и модификаций приведено в описание типа средства измерений на устройства программного управления TREI-5В и комплексы измерительно-вычислительные DevLink | ||||
Таблица 8 - Пределы допускаемой основной абсолютной погрешности измерений температуры с помощью внешних термопар, нормируемые статические характеристики преобразо-
| вания кото | рых регламентированы ГОСТ Р 8.585 | |||
| УСО | Номинальная статическая характе | Диапазон измеряемых температур, °С | Пределы допускаемой абсолютной погрешности измерений, °С | |
| ристика преобразования (НСХ) | основной | дополнительной на каждые 10 °С | ||
| ТПП (R) | 150.600 | ± 2,0 | ± 1,0 | |
| 600.1300 | ± 1,5 | ± 0,75 | ||
| ТПП (S) | 400.1000 | ± 2,0 | ± 1,0 | |
| 1000.1768 | ± 1,5 | ± 0,75 | ||
| ТПР (B) | 600.800 | ± 3,0 | ± 1,5 | |
| 800.1820 | ± 2,0 | ± 1,0 | ||
| ТХК (E) | -40.300 | ± 0,7 | ± 0,35 | |
| 300.1000 | ± 0,5 | ± 0,25 | ||
| TREI-5B | ТЖК (J) | -40.300 | ± 0,8 | ± 0,4 |
| 300.1200 | ± 0,7 | ± 0,35 | ||
| -200.-40 | ± 2,0 | ± 1,0 | ||
| ТМК (T) | -40.100 | ± 1,0 | ± 0,5 | |
| 100.400 | ± 0,8 | ± 0,4 | ||
| ТХА (K) | -40.300 | ± 1,0 | ± 0,5 | |
| 300.1300 | ± 0,8 | ± 0,4 | ||
| ТНН (N) | -40.300 | ± 1,5 | ± 0,75 | |
| 300.1300 | ± 1,0 | ± 0,5 | ||
| ТВР (A-1) | 0.2500 | ± 1,5 | ± 0,75 | |
| ТВР (A-2A-3) | 0.1800 | ± 1,5 | ± 0,75 | |
| ТХК (L) | -40.300 | ± 0,7 | ± 0,35 | |
| 300.800 | ± 0,5 | ± 0,25 | ||
| ИВК DevLink | К | -200 .1250 | ± 1,25 | ± 0,938 |
| L | -200.800 | ± 0,8 | ± 0,6 | |
| S | -50.1700 | ± 1,7 | ± 1,275 | |
| R | -50.1700 | ± 1,7 | ± 1,275 | |
| B | -300.1700 | ± 1,7 | ± 1,275 | |
| A-1 | 0.2250 | ± 2,25 | ± 1,688 | |
| J | -200.1200 | ± 1,2 | ± 0,9 | |
| N | -200.1300 | ± 1,3 | ± 0,975 | |
| Примечание к таблице - полное описание метрологических характеристики, диапазонов и модификаций приведено в описание типа средства измерений на устройства программного управления TREI-5В и комплексы измерительно-вычислительные DevLink | ||||
Таблица 9 - Пределы допускаемой погрешности воспроизведения электрического напряжения и силы электрического постоянного тока_
| УСО | Диапазон воспроизведения | Пределы допускаемой приведённой погрешности, % | |
| основной | дополнительной, на каждые 10 °С | ||
| TREI-5B | 0.20 мА, 4.20 мА | ± 0,1 | ± 0,05 |
| 0.5 В, 0.10 В | |||
| ИВК DevLink | 0.20 мА, 4.20 мА 0.5 В, 0.10 В | ± 0,1 | ± 0,075 |
Таблица 10 - Пределы допускаемой погрешности воспроизведения электрического напряжения и силы электрического постоянного тока с резервированием_
| УСО | Пределы допускаемой погрешности | |
| основной | дополнительной | |
| TREI-5B ИВК DevLink | 1,1 х q о | ^ пределов допускаемой основной погрешности измерения (воспроизведения) каналов УСО с резервированием |
Примечание: во - Пределы допускаемой основной погрешности соответствующих измерительных и управляющих каналов УСО, регламентированных в таблицах 2-9.
Таблица 11 - Пределы допускаемой погрешности воспроизведения электрического напряжения и силы электрического постоянного тока с барьерами искрозащиты_
| УСО | Пределы допускаемой погрешности | |
| основной | дополнительной | |
| TREI-5B ИВК DevLink | 1,1 X q о | ^ пределов допускаемой основной погрешности измерения (воспроизведения) каналов УСО с барьерами искрозащиты |
Примечание: во - Пределы допускаемой основной погрешности соответствующих измерительных и управляющих каналов УСО, регламентированных в таблицах 2-9.
Нормальные условия эксплуатации:
- температура окружающего воздуха от 15 до 25 °С;
- относительная влажность воздуха от 30 до 80 %;
- атмосферное давление от 84 до 106 кПа (от 630 до 795 мм рт. ст.);
- напряжение питающей сети переменного тока от 198 до 242 В;
- напряжение питающей сети постоянного тока от 22 до 26 В;
- частота питающей сети переменного тока от 49 до 51 Гц;
Рабочие условия эксплуатации:
- для устройств верхнего уровня и коммуникационного сервера определяются рабочими условиями эксплуатации входящего в комплект поставки процессорного блока, но не хуже чем:
• температура окружающего воздуха от 10 до 35 °С;
• относительная влажность воздуха до 80 % при 25 °С;
• атмосферное давление от 84 до 106,7 кПа;
• напряжение питающей сети переменного тока от 187 до 242 В, с частотой (50 ± 1) Гц;
- для устройств нижнего уровня определяются рабочими условиями эксплуатации входящих в комплект поставки устройств в соответствии с таблицей 12.
Таблица 12 - Рабочие условия эксплуатации ПТК для устройств нижнего уровня
| Устройства нижнего уровня | Характеристика условия эксплуатации | |||
| Температура окружающего воздуха | Относительная влажность воздуха | Атмосферное давление | Напряжение питающей сети | |
| TREI-5B | от минус 40 до плюс 60 °С | до 85 % | от 84 до 106,7 кПа | - от 95 до 264 В с частотой от 47 до 63 Гц; - от 8 до 370 В (питание от источника постоянного тока) |
| ИВК DevLink | от минус 40 до 60 °С | до 80 % при 25°С | от 84 до 106,7 кПа | - от 170 до 260 В; с частотой от 47,5 до 52,5 Гц. - от 18 до 30 В (питание от источника постоянного тока); |
Знак утверждения типа наносится типографским способом в левый верхний угол титульного листа документов:
- «Комплексы программно-технические «КРУГ-2000». Руководство по эксплуатации. ЖАЯК.425200.001 РЭ»;
- «Комплексы программно-технические «КРУГ-2000». Формуляр.
ЖАЯК.425200.001 ФО.
В комплект поставки ПТК входят технические средства, программные средства и документация в соответствии с таблицей 13.
| Наименование | Обозначение | Количество |
| Технические средства | ||
| Персональные IBM-совместимые компьютеры промышленного или офисного исполнения | - | от 1 экз. |
| Мониторы цветные (со стандартным размером экрана по диагонали от 15 дюймов и более, в офисном и промышленном исполнениях) | - | от 1 экз. |
| Принтеры | - | от 1 экз. |
| Источники бесперебойного питания | - | от 1 экз. |
| Устройства: - устройства программного управления ТКШ-5В - измерительно-вычислительные комплексы DevLink | от 1 экз. | |
| Барьеры искрозащиты | от 1 экз. | |
| Комплект кабельного и сетевого оборудования | от 1 экз. | |
| Монтажные шкафы с контроллерами | от 1 экз. | |
Программное обеспечение | ||
| SCADA «КРУГ-2000» | SCADA «КРУГ-2000» | от 1 экз. |
| DataRate клиент; DataRate сервер | DataRate | от 1 экз. |
| WideTrack | WideTrack | от 1 экз. |
| СРВК на соответствующее УСО | СРВК | от 1 экз. |
| ПО TimeVisor | TimeVisor | от 1 экз. |
| Документация | ||
| Комплексы программно-технические «КРУГ-2000». Формуляр. ЖАЯК.425200.001 ФО | 1 экз. | |
| Комплексы программно-технические «КРУГ-2000». Руководство по эксплуатации. ЖАЯК.425200.001 РЭ | 1 экз. | |
| Комплексы программно-технические «КРУГ-2000». Методика поверки. ЖАЯК.425200.001 МП | 1 экз. | |
осуществляется по документу ЖАЯК.425200.001 МП «Комплексы программнотехнические «КРУГ-2000» Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «Пензенский ЦСМ» 23 августа 2013 г.
Основные рекомендуемые средства поверки и их метрологические характеристики представлены в таблице 14.
Таблица 14 - Средства поверки
| Наименование и тип средства поверки | Метрологические характеристики |
| Калибратор универсальный Fluke 5520A | Диапазон воспроизведения напряжения постоянного тока от 0 до 32,99999 В, пределы основной допускаемой абсолютной погрешности ± (0,000012-^х + 0,0000006\Лн ) Диапазон воспроизведения силы постоянного тока от 0 до 32,9999 мА, пределы основной допускаемой абсолютной погрешности ± (0,0001 Лх + 0,0000076А) Диапазон воспроизведения электрического сопротивления от 0 до 3,299999 кОм, пределы основной допускаемой абсолютной погрешности ± (0,00003 Лх + 0,0000045-^н) |
| Мультиметр цифровой прецизионный Fluke 8508A | Диапазон измерений напряжения постоянного тока от 0 до 20 В, пределы основной допускаемой абсолютной погрешности ± (0,00035Ах + 0,00002-^н ) Диапазон измерений силы постоянного тока от 0 до 20 мА, пределы основной допускаемой абсолютной погрешности ± (0,0014Ах + 0,0002Ан ) |
| Генератор импульсов Г5-60 | Длительность импульсов от 0,1 до 9999990 мкс, погрешность установки длительности импульсов в режиме «2» не превышает ± (110-6 т + 10 нс) |
| Частотомер электронно-счетный Ч3-54 | По входу А диапазон частот следования импульсных сигналов от 0,1 до 120 МГц при напряжении входного сигнала от 0,3 до 100 В |
Методика измерений приведена в разделе 4 документа «Комплексы программно технические «КРУГ-2000». Руководство по эксплуатации. ЖАЯК.425200.001 РЭ»
Нормативные документы, устанавливающие требования к комплексам программнотехническим «КРУГ-2000»
1 ГОСТ 8.022 - 91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне
110-16 - 30 А.
2 ГОСТ 8.027 - 01 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
3 ГОСТ 8.028 - 86 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.
Вне сферы государственного регулирования обеспечения единства измерений.
| Зарегистрировано поверок | 56 |
| Поверителей | 18 |
| Актуальность данных | 18.11.2024 |
