| Номер в госреестре | 56153-14 |
| Наименование СИ | Калибраторы температуры сухоблочные |
| Обозначение типа СИ | Fluke мод. 9190A |
| Изготовитель | "Fluke Corporation", США |
| Год регистрации | 2014 |
| Срок свидетельства | 15.11.2024 |
| МПИ (интервал между поверками) | 1 год |
Калибраторы температуры сухоблочные Fluke модели 9190A (далее по тексту -калибраторы) предназначены для поверки и калибровки термопреобразователей сопротивления, термоэлектрических преобразователей, термопреобразователей с унифицированным выходным сигналом, цифровых электронных термометров, термореле и других средств измерений температуры погружного типа.
Калибраторы обеспечивают воспроизведение и поддержание задаваемой температуры с известной точностью. Калибраторы могут измерять и преобразовывать в температуру выходные сигналы первичных преобразователей температуры и внешнего термопреобразователя сопротивления повышенной точности с индивидуальной градуировкой (исполнение «-Р»).
Калибраторы представляют собой переносные микропроцессорные термостатирующие устройства со сменными металлическими блоками для размещения в их каналах средств измерений температуры погружного типа соответствующего диаметра. Калибраторы исполнения «-Р» являются многофункциональными устройствами, имеющими дополнительно встроенный модуль измерений электрических выходных сигналов от первичных преобразователей температуры (Ом, мВ, В, мА).
Задание температуры и управление калибраторами осуществляется с помощью функциональных и управляющих кнопок самого калибратора, или при помощи персонального компьютера по интерфейсу RS-232 с использованием программного обеспечения типа 9930 Interface-it. Задаваемые режимы и текущая температура отображаются на жидкокристаллическом дисплее калибратора.

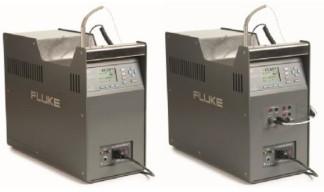

Фотографии внешнего вида калибраторов температуры сухоблочных Fluke модели 9190A показаны на рисунках 1-2.
Программное обеспечение (ПО) калибраторов состоит встроенного, метрологически значимого, и автономного ПО. Встроенное ПО находится в микропроцессоре, размещенном в корпусе калибратора и не доступно для внешней модификации.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010, т.е. не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО средства измерений (СИ) и измеренных данных.
Идентификационные данные встроенной части ПО представлены в таблице 1.
Таблица 1.
| Наименование программмного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения() | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ПО калибраторов температуры сухоблочных Fluke модели 9190A (встроенная часть) | Firmware | 1.00/1.00 | по номеру версии | - |
-(*)---
Примечание: - и более поздние версии.
Автономное ПО типа 9930 Interface-it не влияет на метрологические характеристики СИ, поскольку не производит вычисления, а оперирует цифровыми данными, полученными с калибратора температуры. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С».
Основные метрологические и технические характеристики калибраторов представлены в таблицах 2, 3.
Таблица 2
| Наименование характеристики | Единица измерения | Значение характеристики |
| Диапазон воспроизводимых температур (при температуре окружающей среды 23±2 °С) | °С | от минус 95 до плюс 140 |
| Пределы допускаемой основной абсолютной погрешности воспроизведения заданной температуры (по внутреннему термометру) | °С | ±0,2 |
| Нестабильность поддержания заданной температуры | °С | ±0,015 |
| Разрешающая способность дисплея | °С | 0,01 |
| Время нагрева от минус 90 до плюс 140 °С | мин. | 40 |
| Время охлаждения: - от плюс 23 до минус 90 °С - от плюс 23 до минус 95 °C - от плюс 140 до плюс 23 °C | мин. | 80 90 60 |
| Время выхода на стабильный режим (после достижения калибратором температуры уставки) | мин. | 15 |
| Неоднородность температуры по вертикали рабочего пространства на расстоянии 40 мм от дна блока, не более | °С | ±0,05 |
| Радиальная неоднородность температуры, не более | °С | ±0,01 |
| Напряжение питания | В | от 100 до 115 (± 10 %) / от 200 до 230 (± 10 %), 50/60 Гц |
| Габаритные размеры (высота х ширина х длина) | мм | 480 х 205 х 380 |
| Габаритные размеры вставного блока (высота х диаметр) | мм | 160 х 030 |
| Масса | кг | 16 |
| Рабочие условия эксплуатации: - температура окружающей среды - относительная влажность воздуха, не более | °С % | от 0 до плюс 35 90 (без конденсации) |
Таблица 3 (для калибраторов исполнения «-Р»)
| Наименование характеристики | Единица измере ния | Значение характеристики |
| Диапазон измерений электрического сопротивления (для внешнего эталонного термометра и рабочего термопреобразователя сопротивления): | Ом | от 0 до 400 |
| Диапазон измерений напряжения постоянного тока | мВ | от минус 10 до плюс 75 |
| Диапазон измерений сигналов постоянного тока | мА | от 4 до 24 |
| Разрешающая способность дисплея | °С Ом мВ мА | 0,01 0,001 0,001 0,001 |
| Пределы допускаемой основной абсолютной погрешности канала измерений электрического сопротивления внешнего эталонного термометра сопротивления (при температуре окружающей среды 23±10 °С) | Ом | ±0,0025 (в диапазоне 0.42 Ом); ±0,006 % от показания (в остальном диапазоне) |
| Пределы допускаемой основной абсолютной погрешности канала измерений электрического сопротивления рабочих (*) термопреобразователей сопротивления ^ ’ (при температуре окружающей среды 23±10 °С) | Ом | ±0,002 (в диапазоне 0.25 Ом); ±0,008 % от показания (в остальном диапазоне) |
| Пределы допускаемой основной абсолютной погрешности канала измерений напряжения постоянного тока (при температуре окружающей среды 23±10 °С) | мВ | ±(0,025 % (от показания) + 0,01) |
| Пределы допускаемой основной абсолютной погрешности канала измерений сигналов постоянного тока (при температуре окружающей среды 23±10 °С) | мА | ±(0,02 % (от показания) + 0,002) |
| Пределы допускаемой основной абсолютной погрешности автоматической компенсации внутреннего холодного спая (при температуре окружающей среды 23±10 °С) | °С | ±0,35 |
| Напряжение встроенного источника питания постоянного тока | В | 24 |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды (23±10 °С) в диапазоне от 0 до плюс 35 °С | % (от диапазона) /°С | ±0,005 |
| Типы номинальных статических характеристик преобразования (НСХ) выходных сигналов рабочих термопреобразователей сопротивления и термоэлектрических преобразователей в температуру | Pt100 (по МЭК 60751/ ГОСТ 6651-2009); J, K, T, E, R, S, M, N (по МЭК 60584-1/ ГОСТ Р 8.5852001); L, U (по DIN 43710) | |
Примечание:
(*)
- погрешность нормирована для 4-х проводной схемы подключения рабочих ТС, для 2-х и 3-х проводной схем - см. РЭ на калибраторы.
Знак утверждения типа наносится на титульный лист (в правом верхнем углу) руководства по эксплуатации типографским способом, а также на табличку или наклейку, прикрепленную к корпусу калибратора.
В комплект стандартной поставки калибраторов входят:
- калибратор температуры (исполнение по заказу) - 1 шт.;
- вставная трубка 4190-INSX (X=A, B, C, D, E или F, кол-во расточенных каналов и их диаметр - в соответствии с заказом) - 1 шт.;
- кабель питания - 1 шт.;
- кабель USB - 1 шт.;
- кабель интерфейсный RS-232- 1 шт.;
- колпачок углубления изолятора - 1 шт.;
- инструмент для извлечения вставных блоков - 1 шт.;
- 6-штырьковый разъем типа DIN (только для исполнения «-Р») - 1 шт.;
- ферритовые сердечники с защелкой (только для исполнения «-Р») - 4 шт.;
- измерительный комплект (только для исполнения «-Р») - 1 шт.;
- компакт-диск с руководствами и файлами драйвера интерфейса удаленного управления - 1 шт.;
- компакт-диск с программным обеспечением 9930 Interface-It и руководством пользователя - 1 шт.;
- руководство по эксплуатации (на русском языке) - 1 экз.;
- методика поверки - 1 экз.
осуществляется по документу МП 56153-14 «Калибраторы температуры сухоблочные Fluke модели 9190A. Методика поверки», разработанному и утвержденному ФГУП «ВНИИМС»,
16.09.2013 г.
Основные средства поверки:
- термометр сопротивления платиновый эталонный 1-го разряда ПТС-10М, диапазон измерений от минус 196 до плюс 232 °С;
- измеритель-регулятор температуры многоканальный прецизионный МИТ-8.15М, пределы допускаемой абсолютной погрешности при работе с ТП: ± (0,0005+3*10-5U) мВ, ±0,02 °С;
- калибратор напряжений П327, кл.0,0002;
- компаратор напряжений Р3003 с калибратором тока ЕР3003, кл.0,0005;
- многозначная мера электрического сопротивления Р3026, кл.0,002.
приведены в соответствующем разделе Руководства по эксплуатации на калибраторы.
Нормативные и технические документы, устанавливающие требования к калибраторам температуры сухоблочным Fluke модели 9190A
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Международный стандарт МЭК 60751 (1995, 07) Промышленные чувствительные элементы термометров сопротивления из платины.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
Международный стандарт МЭК 60584-1 Термопары. Часть 1. Градуировочные таблицы. ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
Техническая документация фирмы-изготовителя.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям; оказание услуг по обеспечению единства измерений (при поверке и калибровке СИ температуры).
