Счетчики жидкости роторные TCS 700, 56154-14

Назначение

Счетчики жидкости роторные TCS 700 предназначены для измерений объемного расхода и объема нефти, нефтепродуктов и другие химических продуктов с динамической вязкостью до 1,2 Пах.

Описание

Принцип действия счетчиков жидкости роторных TCS 700 основан на измерении количества оборотов роторов, вращающихся под действием потока жидкости.

Счетчики жидкости роторные TCS 700 (далее - счетчики) относятся к группе камерных счетчиков.

Конструктивно счетчики состоят из первичного преобразователя расхода, механического или электронного регистрирующего устройства (сумматора), установленного на корпусе счетчика или дистанционно, в случае электронного регистратора.

Механический регистратор состоит из зубчатых колес, расположенных внутри корпуса, и головки, находящейся вне корпуса. Зубчатые колеса служат для передачи движения от роторов через входной вал головки. Число оборотов роторов зависит от расхода проходящей через счетчик жидкости. Электронное счетное устройство функционирует при помощи модулятора импульса, преобразовывающего механическое движение роторов в импульсный сигнал. Конструкция головки предусматривает возможность как визуального считывания информации непосредственно со шкалы головки, так и дистанционной передачи информации о величине измеренного счетчиком объема жидкости для ее последующего использования в измерительно-вычислительных комплексах.

Счетчики выпускаются моделей 700-15, 700-20, 700-25, 700-30, 700-35, 700-40, 700-45, 700-60, 700-65 отличающихся диапазоном измерений, условным диаметром, монтажной длиной и массой, типом измеряемого продукта.

Счетчики присоединяются к трубопроводу с помощью резьбового (NPT, BSP) соединения, фланцевого соединения или патрубков под приварку в зависимости от модели.

В зависимости от исполнения 2, 3, 4, 4R, 4S, 4V, 5, 6, 7, 8, 9, 10, 10R, 10S, 10V, 11,

12, 13 возможна компоновка счетчика механическим регистратором расхода жидкости или электронным регистратором, принтером, газоотделителем, электронным газоотделителем, фильтром, блоком предустановки и отсечным клапаном.

При установке отсутствуют требования к длине прямых участков.

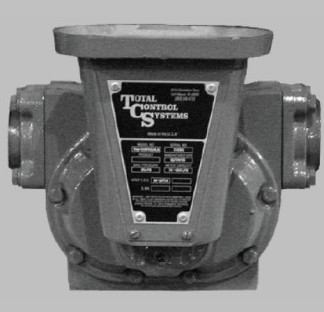

Внешний вид счетчика представлен на рисунке 1

В зависимости от измеряемой среды и конструкционных материалов, счетчики выпускаются следующих маркировок:

SP - Стандартные нефтепродукты

Для учета светлых нефтепродуктов, таких как бензин, дизельное топливо, керосин, реактивное топливо, а также растительного масла, моторного масла, этиленгликоля.

SPA - Стандартные нефтепродукты (Авиация)

Для учета светлых нефтепродуктов, таких как авиабензин, реактивное топливо, дизельное топливо, керосин.

SPD - Стандартные нефтепродукты (Высокопрочный чугун)

Лист № 2 Всего листов 5

Для учета светлых нефтепродуктов, таких как авиабензин, бензин, дизельное топливо, керосин, а также метанола и этанола.

IP - Промышленные продукты

Для учета промышленных химикатов, растворителей, жиров и т.д. Применим для учета таких жидкостей, как: жидкий сахар, кукурузный сироп, соевый соус, латекс, клей.

IC - Промышленные продукты (Карбоновые подшипники)

Для учета промышленных химикатов, растворителей, воды и других несмазочных жидкостей, таких как: ацетон, этанол, толуол и др.

AF - Сталь

Для учета пестицидов, нитратов, красок, чернил, спиртов, масел, сиропов.

SS - Нержавеющая сталь

Для учета всех вышеперечисленных жидкостей, а также: кислот (в т.ч. азотной, уксусной, фосфорной), антифризов, вина, соки.

SSD - Нержавеющая сталь (DEF)

Для учета жидкости для очистки дизельных выхлопных газов, водного раствора мочевины

LP - Сжиженный природный газ

Для учета сжиженного природного газа, бутана, фриона.

Технические характеристики

Таблица 1

Знак утверждения типа

наносят на титульный лист руководства по эксплуатации типографским способом и на корпус преобразователя методом наклейки.

Комплектность

Счетчик жидкости роторный TCS 700 Принтер *

1 шт; 1 шт; 1 шт; 1 шт; 1 шт; 1 шт;

1 экз.

Газоотделитель*

Фильтр *

Блок предустановки *

Отсечной клапан *

Руководство по эксплуатации *По дополнительному заказу

Поверка

осуществляется по ГОСТ 8.451-81 «ГСИ. Счетчики жидкости камерные. Методы и средства поверки».

Основные средства поверки:

Установка расходомерная с характеристиками не хуже: наибольший расход жидкости соответствует Q max поверяемого счетчика, относительная погрешность ± 0,05 %.

Сведения о методах измерений

Методы измерений изложены в Руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к счетчикам жидкости роторным TCS 700

1.    ГОСТ 8.510-2002 “ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости”

2.    ГОСТ 8.451-81 «ГСИ. Счетчики жидкости камерные. Методы и средства поверки».

3.    Техническая документация фирмы-изготовителя

Рекомендации к применению

Осуществление торговли и товарообменных операций.
