Газоанализаторы 450i, 56161-14

Назначение

Газоанализаторы модели 450i (в дальнейшем - газоанализаторы) предназначены для автоматического непрерывного измерения содержания диоксида серы и сероводорода в атмосферном воздухе, отходящих дымовых газах, в технологических газовых средах.

Описание

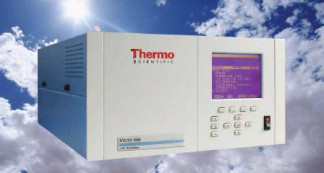

Газоанализаторы модели 450i представляют из себя стационарные автоматические приборы, выполненные в едином корпусе и состоящие из конвертора, эжектора для удаления углеводородов, камеры флуоресценции и насоса.

Принцип действия анализаторов основан на методе импульсной флуоресценции. Проба с диоксидом серы облучается ультрафиолетом с определенной длиной волны, молекулы SO2 поглощают УФ излучение, переходят в нестабильное энергетическое состояние, из которого затем возвращается в обычное состояние, излучая другую длину волны. Излучение регистрируют с помощью фотоэлектронного умножителя (ФЭУ). Интенсивность излучения прямо пропорциональна концентрации диоксида серы. Для определения концентрации сероводорода в блоке конвертора происходит предварительное преобразование H2S в SO2.

Вывод данных может осуществляться непосредственно на ЖК экран, находящийся на передней панели газоанализатора. Прибор также оснащен интерфейсами RS-232 и RS-485, для подключения к персональному компьютеру или самописцу и аналоговым выходом (4-20) мА.

Программное обеспечение

Идентификационные данные программного обеспечения.

Таблица 1

Программное обеспечение (ПО) газоанализаторов модели 450i имеет древовидную структуру. С помощью ПО можно считывать результаты измерений, проводить калибровку прибора, настраивать пороги срабатывания сигнализации, передачу данных.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений по МИ 3286-2010 соответствует уровню "А" для встроенной части ПО. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.

ПО не влияет на метрологические характеристики анализаторов.

Технические характеристики

Диапазон измерений и пределы допускаемых значений основной погрешности газоанализаторов модели 450i приведены в таблице 2.

Таблица 2

Примечание:

1). Для условий 20 °С и 760 мм рт. ст.

Компонентный состав и содержание    неизмеряемых компонентов в анализируемой пробе, объемная доля, не более:

Оксид азота    0,5 млн-1

Метан    100 млн-1

Озон    0,5 млн-1

Оксид углерода    200 млн-1

Диоксид углерода    0,3 %

Диоксид азота    1 млн-1

Кислород    от 18 до 24 %

Ароматические углеводороды    0,1 млн-1

Потребляемая мощность, Вт, не более Габаритные размеры, мм, не более Масса, кг, не более

Условия эксплуатации:

300

425х220х585

21,8

»-»    о/"ч

от 20 до 30 от 30 до 90 от 220 до 240

-    температура окружающей среды, С

-    относительная влажность, %

-    напряжение питания, В

Знак утверждения типа

наносится на корпус газоанализаторов способом наклейки и титульный лист руководства по эксплуатации типографским способом.

Комплектность

Газоанализатор модели 450i.

Комплект ЗИП.

Руководство по эксплуатации.

Методика поверки.

Поверка

осуществляется по документу МП 56161-14 "Инструкция. Газоанализаторы модели 450i. Методика поверки", утвержденному ФГУП "ВНИИМС" 01 ноября 2013 г. и входящим в комплект поставки.

Основные средства поверки:

-    государственные стандартные образцы - поверочные газовые смеси ГСО 9170-2008 (сероводород - азот), ГСО 9195-2008 (диоксид серы - азот);

-    генератор газовых смесей ГГС-03-03 ШДЕК.418313.001 ТУ.

Сведения о методах измерений

руководство по эксплуатации на газоанализаторы модели 450i

Нормативные документы, устанавливающие требования к газоанализаторам модели 450i

техническая документация фирмы-изготовителя "Thermo Fisher Scientific", США.

Рекомендации к применению

- при осуществлении деятельности в области охраны окружающей среды.
