| Номер в госреестре | 56163-14 |
| Наименование СИ | Усилители измерительные телеметрические |
| Обозначение типа СИ | ТТ033 |
| Изготовитель | ООО "ТИЛКОМ", Беларусь, г.Минск |
| Год регистрации | 2014 |
| Срок свидетельства | 17.01.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Усилители измерительные телеметрические ТТ033 (далее - усилители) предназначены для усиления, преобразования и бесконтактной передачи на измерительный прибор (систему сбора информации) сигналов от тензорезисторов и выходных сигналов датчиков потенциометрического типа, расположенных на вращающихся деталях машин и механизмов. Усилитель содержит 23 измерительных канала, в том числе 15 - тензометрических и 8 -потенциометрических.
Усилитель состоит из ротора, статора, блока сопряжения и декодера. Принцип работы основан на преобразовании входных сигналов в цифровую форму с использованием последовательной кодировки Манчестер II и передачи полученного сигнала посредством трансформаторной связи между ротором и статором на блок сопряжения. Сигналы тензодатчиков, до подачи их на аналого-цифровой преобразователь, дополнительно усиливаются входными усилителями, имеющими необходимую амплитудно-частотную характеристику. Сигналы потенциометрических каналов поступают на вход аналоговоцифрового преобразователя непосредственно. Сигналы разных каналов передаются последовательно.
Блок сопряжения нормирует и усиливает принятые сигналы, которые по согласованной коаксиальной линии поступают на вход декодера. В декодере происходит обратное преобразование цифрового сигнала в аналоговую форму с последующим разделением по каналам.
Питание тензомостов, потенциометров и самой схемы ротора осуществляется через трансформатор, через который передаётся и сигнал.

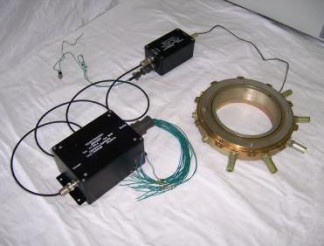

Внешний вид усилителей измерительных телеметрических ТТ033 приведён на рисунке 1.
Основные метрологические и технические характеристики представлены в таблице 1. Таблица 1.
| Наименование характеристики | Значение |
| Диапазон входных сигналов тензометрических каналов, мВ/ В | от минус 4 до плюс 4 |
| Диапазон входных напряжений потенциометрических каналов, В | 5,0 ± 0,5 |
| Пределы допускаемой основной приведенной погрешности входного напряжения постоянного тока тензометрических каналов, % | ± 0,5 |
| Отношение коэффициентов передачи усилителя, дБ, не более: - в полосе частот пропускания тензометрических каналов от 20 до 4000 Гц включ. - на частоте 800 Гц | ± 0,1 минус 1,0 |
| Нелинейность передаточной характеристики тензометрических каналов, %, не более | ± 0,5 |
| Относительный уровень собственных шумов, дБ, не более | минус 60 |
| Измерение выходного напряжения при подключении сопротивления 20 кОм к любому тензометрическому каналу, мВ, не более: | 10 |
| Пределы допускаемой дополнительной погрешности выходного напряжения при нулевом входном сигнале при изменении темперытры от минус 40 до плюс 50 °С, %, не более | ± 0,5 |
| Потребляемая мощность, Вт, не более | 15 |
| Напряжение питания датчиков, В | 5,0 ± 0,5 |
| Диапазон температуры окружающего воздуха в рабочих условиях, °С | от минус 40 до плюс 50 |
| Диапазон температуры окружающего воздуха при транспортировании и хранении, °С | от минус 40 до плюс 50 |
| Габаритные размеры, мм, не более: - ротора - статора - блока сопряжения - декодера | 0 230x35 0 190x48 140x65x56 215x102x76 |
| Масса, кг, не более: - ротора - статора - блока сопряжения - декодера | 1,13 1,60 0,40 0,70 |
| Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75 | III |
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на верхнюю панель декодера способом стикерной наклейки.
Таблица 2 - Комплектность
| № п/п | Наименование изделия | Кол-во |
| 1 | Ротор | 1 шт. |
| 2 | Статор | 1 шт. |
| 3 | Блок сопряжения | 1 шт. |
| 4 | Декодер | 1 шт. |
| 5 | Кабель соединительный | 1 шт. |
| 6 | Соединитель 2РМ14КПН4Г1В1 | 1 шт. |
| 7 | Соединитель 2РМ27КПН24Ш1В1 | 1 шт. |
| 8 | Вилка РС7ТВ | 1 шт. |
| 9 | Руководство по эксплуатации | 1 экз. |
| 10 | Методика поверки МРБ МП.2277-2012* | 1 экз. |
* - поставляется по требованию заказчика
Осуществляется по документу МБР МП.2277-2012 «Усилитель измерительный телеметрический ТТ033. Методика поверки», утвержденному БелГИМ 29.10.2012 г.
Основные средства поверки:
- Источник питания постоянного тока Б5-48, госреестр № 5968-77;
- Вольтметр универсальный В7-65, госреестр № 20250-06;
- Магазин сопротивлений МСР-63, госреестр № 2042-65.
Приведены в документе «Усилитель измерительный телеметрический ТТ033. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к усилителям измерительным телеметрическим ТТ033
1. ТУ BY 100032498.003-2012 «Усилитель измерительный телеметрический ТТ033. Технические условия».
2. МРБ МП.2277-2012 «Усилитель измерительный телеметрический ТТ033. Методика поверки».
3. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Усилители применяются при испытаниях авиационной, автотракторной техники и в других областях, где требуются измерения механических величин на вращающихся объектах.
