| Номер в госреестре | 56173-14 |
| Наименование СИ | Анализаторы транспортного потока цифрового телевизионного сигнала |
| Обозначение типа СИ | MTS4000 |
| Изготовитель | Компания "Tektronix, Inc.", США |
| Год регистрации | 2014 |
| Срок свидетельства | 27.11.2024 |
| МПИ (интервал между поверками) | 1 год |
Анализаторы транспортного потока цифрового телевизионного сигнала MTS4000 предназначены для измерения параметров и мониторинга передачи компрессированного транспортного потока цифрового телевизионного сигнала, и применяются при разработке, монтаже, настройке и эксплуатации телерадиовещательной аппаратуры.
Анализаторы транспортного потока цифрового телевизионного сигнала MTS4000 позволяют выполнять диагностический мониторинг и контроль соответствия установленным требованиям транспортных потоков цифровых телевизионных сигналов DTV и IPTV, и поддерживают стандарты MPEG, DVB, ATSC, ISDB.
Внешнее управление осуществляется по интерфейсу Ethernet.
Основные функции включают в себя:
- быстрое распознавание ошибок и несоответствий в тестируемой системе по технологии CaptureVu™;
- диагностика проблем временной синхронизации в сетях Gigabit Ethernet;
- создание тестовых транспортных потоков в различных модификациях;
- высокоскоростной анализ выбранных элементов транспортного потока с проверкой его содержимого на соответствие стандартам;
- анализ качества изображения телевизионного сигнала с диагностикой ошибок.
Базовая конфигурация включает в себя анализатор транспортного потока с постоянной
или переменной скоростью передачи, функциями выделения элементов транспортного потока и представления сигнала в виде диаграммы «карусель», проигрыватель сигналов, интерфейс
Gigabit Ethernet.
_По заказу могут быть установлены опции:
| GEN | генератор транспортного потока |
| ESS | стандартный анализатор элементарного потока (MTS4SC + MPEG-2) |
| ESE | расширенный анализатор элементарного потока (MTS4EAB + MPEG-2) |
| VQ | программный продукт для анализа качества видеосигнала VQS1000 |
| PQ | программный продукт для анализа качества изображения PQSW IP |
| PB | анализатор буферов PES и T-STD |
| ASI | многоканальный интерфейс ASI |
| S2 | радиочастотный интерфейс DVB-S2 для анализа QPSK, 8PSK, 16APSK, 32APSK (требуется наличие опции ASI) |
| VS | радиочастотный интерфейс 8VSB (требуется наличие опции ASI) |
| QB2 | радиочастотный интерфейс QAM B (требуется наличие опции ASI) |
| IPTV | интерфейс IPTV Gigabit Ethernet с электрическим портом 10/100/1000BASE-T |
| SX | оптический порт SFP IPTV Gigabit Ethernet для многомодового кабеля 850 нм |
| LX | оптический порт SFP IPTV Gigabit Ethernet для одномодового кабеля 1310 нм |
| ZX | оптический порт SFP IPTV Gigabit Ethernet для одномодового кабеля 1550 нм |
| 10GS | сдвоенный оптический порт IPTV Gigabit Ethernet 10GBASE-SR (тип SX) |
Анализаторы транспортного потока цифрового телевизионного сигнала MTS4000 выполнены в виде моноблока с дисплеем на передней панели.

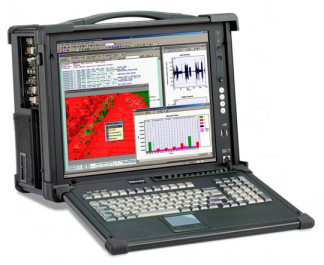

Внешний вид анализаторов транспортного потока цифрового телевизионного сигнала MTS4000 на фотографии ниже.
Фотография - общий вид MTS4000
По условиям эксплуатации анализаторы транспортного потока цифрового телевизионного сигнала MTS4000 соответствуют группе 3 ГОСТ 22261-94.
Программное обеспечение установлено на внутренний микропроцессор и выполняет функции управления режимами работы, обработки и представления измерительной информации.
Общие сведения о программном обеспечении приведены в таблице ниже.
| уровень защиты | «низкий» по WELMEC 7.2 для категории Р | |
| идентификационное наименование | MPEG Player | ТС Compliance Analyzer |
| идентификационный номер версии | 11.1 и выше | 2.0 и выше |
| пределы годового дрейфа частоты внутреннего опорного генератора | ± 1 • 10-6 |
| МОДУЛЬ “ASI” (опция ASI) | |
| количество портов входа / выхода 1 | 4 |
| тип соединителей | BNC 75 Ом |
| скорость принимаемых битовых последовательностей | от 250 кбит/с до 155 Мбит/с |
| диапазон амплитуды импульсов на входе | от 20 до 880 мВ |
| скорость передаваемых битовых последовательностей | та же, что на входе |
| амплитуда импульсов на выходе | (800 ± 200) мВ |
| МОДУЛЬ “IP VIDEO” (опция IPTV) | |
| скорость принимаемых битовых последовательностей | от 250 кбит/с до 155 Мбит/с |
| электрический порт 10/100/1000BASE-T | |
| количество портов | 1 |
| тип соединителя | RJ-45 |
| формат принимаемых битовых последовательностей 10/100BASE-T: NRZ 1000BASE-T: Trellis encoded, PAM5 symbols full-duplex on 4-pair Cat-5 UTP per IEEE 802.3ab | |
| электрический порт ASI | |
| количество портов входа / выхода | 1/1 |
| тип соединителей | BNC 75 Ом |
| амплитуда импульсов на выходе | (800 ± 200) мВ |
| оптические модули SFP 1000 Base-X (опции SX, LX, ZX по выбору) | |
| количество портов тип соединителя оптический модуль SX: многомодовый, длина волны 850 нм | 1 SFP |
| оптический модуль LX: одномодовый, длина волны 1310 нм | |
| оптический модуль ZX: одномодовый, длина волны 1550 нм | |
| оптический модуль 10G Ethernet (опция 10 GS) | |
| количество портов тип соединителя | 1 + 1 (сдвоенный) SFP |
| оптический модуль SR: многомодовый, длина волны 850 нм | |
| МОДУЛЬ DVB-S2 (опция S2) | |
| тип соединителя | тип F 75 Ом |
| диапазон частот входного сигнала | от 950 до 2150 МГц |
| дискретность настройки по частоте | 1 МГц |
| форматы модуляции: QPSK, 8PSK, 16APSK, 32APSK | |
| диапазон уровня мощности входного сигнала | от - 64 до - 19 дБм 2 |
| относительная погрешность измерения уровня мощности, типовое значение, не более | ± 5 дБ |
| относительная погрешность измерения амплитуды вектора ошибки EVM от 3 до 12,5 %, типовое значение, не более | ± 20 % |
| относительная погрешность измерения коэффициента ошибок модуляции MER4 от 10 до 28 дБ, типовое значение, не более | ± 2 дБ |
| относительная погрешность измерения отношения сигнал/шум от 10 до 28 дБ, типовое значение, не более | ± 2 дБ |
примечание 1. каждый порт может быть сконфигурирован как вход или выход примечание 2. сокращение «дБм» обозначает уровень мощности в дБ относительно 1 мВт
| МОДУЛЬ 8VSB (опция VS) | |
| тип соединителя | тип F 75 Ом |
| диапазон частот входного сигнала, каналы VHF/UHF с 2 по 69 | от 54 до 860 МГц |
| полоса пропускания приемника | 6 МГц |
| форматы модуляции | 8VSB |
| диапазон уровня мощности входного сигнала | от - 72 до - 6 дБм |
| относительная погрешность измерения уровня мощности, типовое значение, не более | ± 3 дБ |
| относительная погрешность измерения амплитуды вектора ошибки EVM от 3 до 12,5 %, типовое значение, не более | ± 20 % |
| относительная погрешность измерения коэффициента ошибок модулящ входе - 30 дБм, типовое значение, не более от 17 до 25 дБ от 25 до 31 дБ | ш MER при уровне на ± 1 дБ ±3 дБ |
| относительная погрешность измерения отношения сигнал/шум, типовое от 15 до 25 дБ от 25 до 35 дБ | значение, не более ± 1 дБ ± 3 дБ |
| МОДУЛЬ QAM B (опция QB2) | |
| тип соединителя | тип F 75 Ом |
| диапазон частот входного сигнала | от 88 до 858 МГц |
| полоса пропускания приемника | 6 МГц |
| форматы модуляции | 64QAM, 256QAM |
| диапазон уровня мощности входного сигнала | от - 72 до - 6 дБм |
| относительная погрешность измерения уровня мощности, типовое значение, не более | ± 3 дБ |
| абсолютная погрешность измерения амплитуды вектора ошибки EVM, i не более формат 64QAM от 1 до 5 % формат 256QAM от 1 до 2,5 % | гиповое значение, ± 1 % ± 1 % |
| относительная погрешность измерения коэффициента ошибок модуляц входе - 30 дБм, типовое значение, не более формат 64QAM от 22 до 25 дБ формат 64QAM от 25 до 34 дБ формат 258QAM от 28 до 34 дБ | ш MER при уровне на ± 1 дБ ± 3 дБ ±3 дБ |
| относительная погрешность измерения отношения сигнал/шум, типовое формат 64QAM от 22 до 25 дБ формат 64QAM от 25 до 34 дБ формат 258QAM от 28 до 34 дБ | значение, не более ± 1 дБ ± 3 дБ ± 3 дБ |
| ОБЩИЕ ХАРАКТЕРИСТИКИ | |
| напряжение и частота сети переменного тока | 220 ± 22 В; 50 ± 0,5 Гц |
| потребляемая мощность, не более | 220 Вт |
| габаритные размеры (высота х ширина х глубина), мм | 346 х 423 х 243 |
| масса, не более | 17 кг |
| диапазон рабочих температур | + 5 до + 40 °С |
| диапазон температур транспортирования и хранения | от - 20 до + 60 °С |
| электромагнитная совместимость | по ГОСТ Р 51522-99 |
| безопасность | по ГОСТ Р 52319-2005 |
| наименование и обозначение | кол-во |
| анализатор транспортного потока цифрового телевизионного сигнала MTS4000 | 1 |
| опции | по заказу |
| кабель сетевой тип A1 (для Европы) | 1 |
| компакт-диск с документацией | 1 |
| руководство по эксплуатации (CD на русском языке) 077-0657-00 | 1 |
| методика поверки МП РТ 2016-2013 | 1 |
осуществляется по документу МП РТ 2016-2013 «Анализаторы транспортного потока цифрового телевизионного сигнала MTS4000. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва» 29.11.2013 г.
Средства поверки:
| наименование и требования к метрологическим характеристикам | рекомендуемые эталонные средства измерений и метрологические характеристики |
| стандарт частоты относительная погрешность частоты 10 МГц не более ± 110-8; уровень сигнала от 0 до + 10 дБм | стандарт частоты рубидиевый Stanford Research Systems FS725 относительный дрейф частоты 10 МГц за один год не более ± 110-10; уровень сигнала + 7 дБм |
| генератор транспортного потока MPEG | генератор транспортного потока цифрового |
| воспроизведение транспортного потока MPEG; интерфейс ASI; вход внешней синхронизации 10 МГ ц | телевизионного сигнала Tektronix RTX130B воспроизведение транспортного потока MPEG; интерфейс ASI, внешняя синхронизация 10 МГц |
| осциллограф цифровой (для поверки HD3G7) диапазон частот от 0 до 500 МГц; входное сопротивление 50 Ом; относительная погрешность коэффициента отклонения 200 мВ/дел не более ± 5 % | осциллограф цифровой Tektronix TDS3054 диапазон частот от 0 до 500 МГц; входное сопротивление 50 Ом; относительная погрешность коэффициента отклонения 200 мВ/дел не более ± 2 % |
Методы измерений изложены в разделах «Установка», «Эксплуатация» руководства по эксплуатации 077-0657-00.
Нормативные документы, устанавливающие требования к анализаторам транспортного потока цифрового телевизионного сигнала MTS4000
ГОСТ Р 52592-2006. Тракт передачи сигналов цифрового вещательного телевидения. Звенья тракта и измерительные сигналы. Общие требования.
ГОСТ Р 52722-2007. Каналы передачи цифровых телевизионных сигналов аппаратностудийного комплекса и передвижной телевизионной станции цифрового вещательного телевидения.
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 8.129-99. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.
Выполнение работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям.
